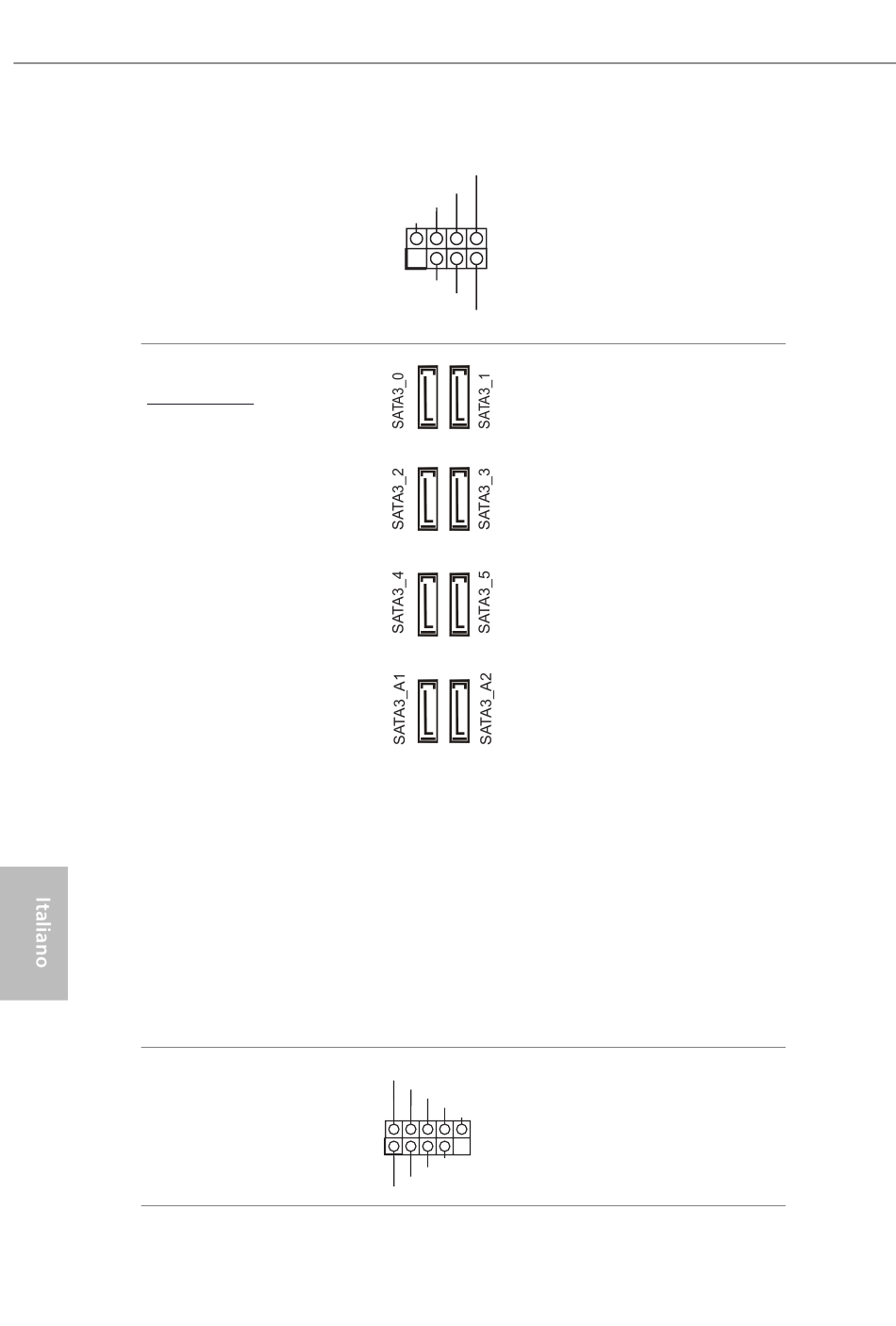

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 32)
Connettori Serial ATA3
Angolo destroy:
(SATA3_0:
vedere pag. 1, n. 25)
(Superiore)
(SATA3_1:
vedere pag. 1, n. 25)
(Inferiore)
(SATA3_2:
vedere pag. 1, n. 26)
(Superiore)
(SATA3_3:
vedere pag. 1, n. 26)
(Inferiore)
(SATA3_4:
vedere pag. 1, n. 27)
(Superiore)
(SATA3_5:
vedere pag.1, n. 27)
(Inferiore)
(SATA3_A1:
vedere pag. 1, n. 28)
(Superiore)
(SATA3_A2:
vedere pag.1, n. 28)
(Inferiore)
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 34)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 33)
104
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Collegare i LED alimentazione e
l'altoparlante a questo connettore.
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità di
trasferimento dati fino a 6,0 Gb/s.
* M2_2, SATA3_0 e SATA3_1
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* M2_3, SATA3_4 e SATA3_5
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* Per ridurre al minimo il tempo
d'avvio, utilizzare le porte SATA
Intel ® Z590 (SATA3_0) per i
dispositivi SDD.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due
porte.
