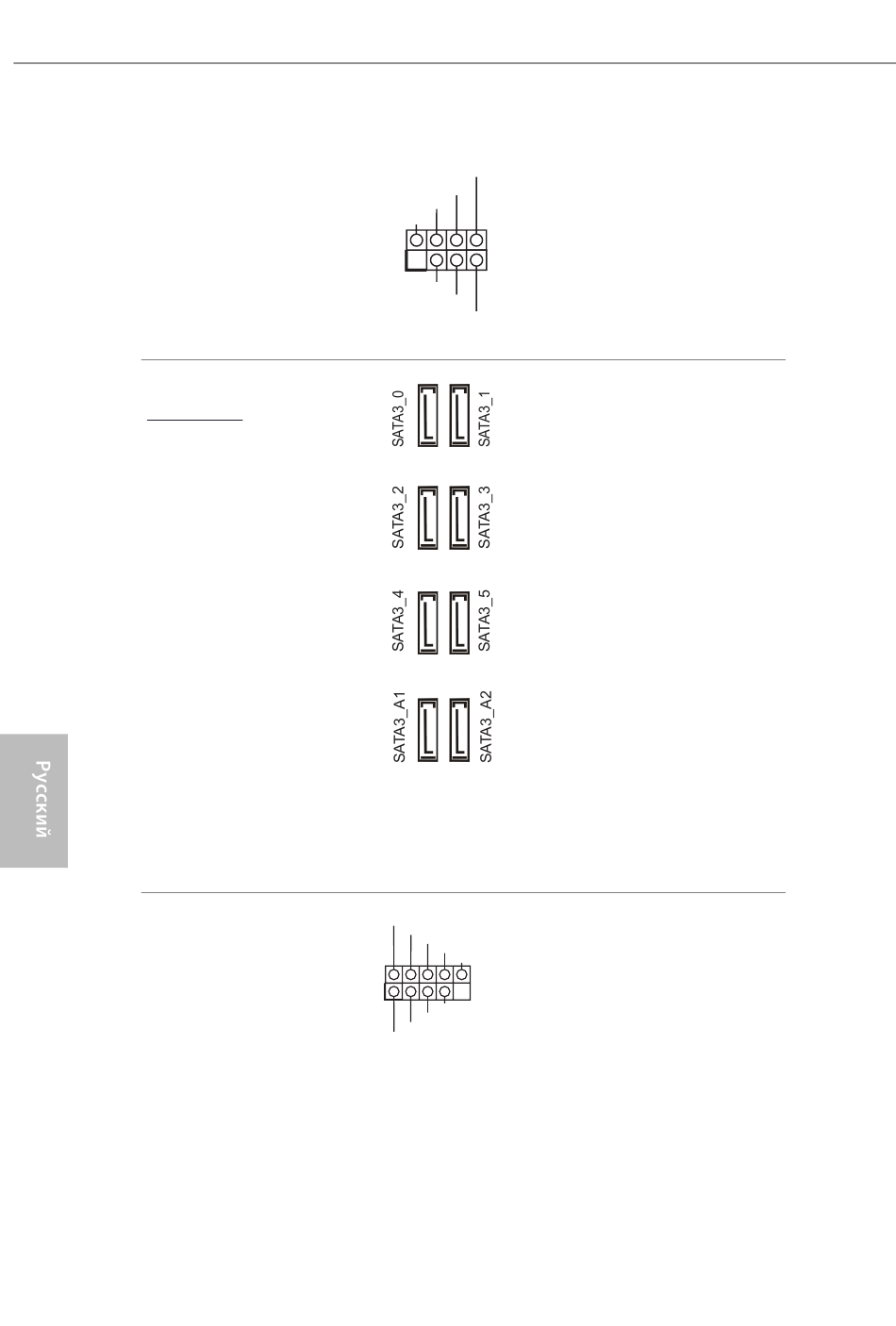

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 32)
Разъемы Serial ATA3
Правый угол:
(SATA3_0:
см. стр. 1, № 25) (Верхний)
(SATA3_1:
см. стр. 1, № 25) (Нижний)
(SATA3_2:
см. стр. 1, № 26) (Верхний)
(SATA3_3:
см. стр. 1, № 26) (Нижний)
(SATA3_4:
см. стр. 1, № 27) (Верхний)
(SATA3_5:
см. стр.1, № 27) (Нижний)
(SATA3_A1:
см. стр. 1, № 28) (Верхний)
(SATA3_A2:
см. стр.1, № 28) (Нижний)
Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 34)
(9-контактная, USB_3_4)
(см. стр. 1, № 33)
140
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
* Общие каналы M2_2,
SATA3_0 и SATA3_1. Если
используется один из них,
остальные будут отключены.
* Общие каналы M2_3,
SATA3_4 и SATA3_5. Если
используется один из них,
остальные будут отключены.
* Для минимизации времени
загрузки используйте порты
Intel® Z590 SATA (SATA3_0) для
твердотельных накопителей.
На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.
