1.3 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de
capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces
embases ou connecteurs endommagera irrémédiablement votre carte mère.

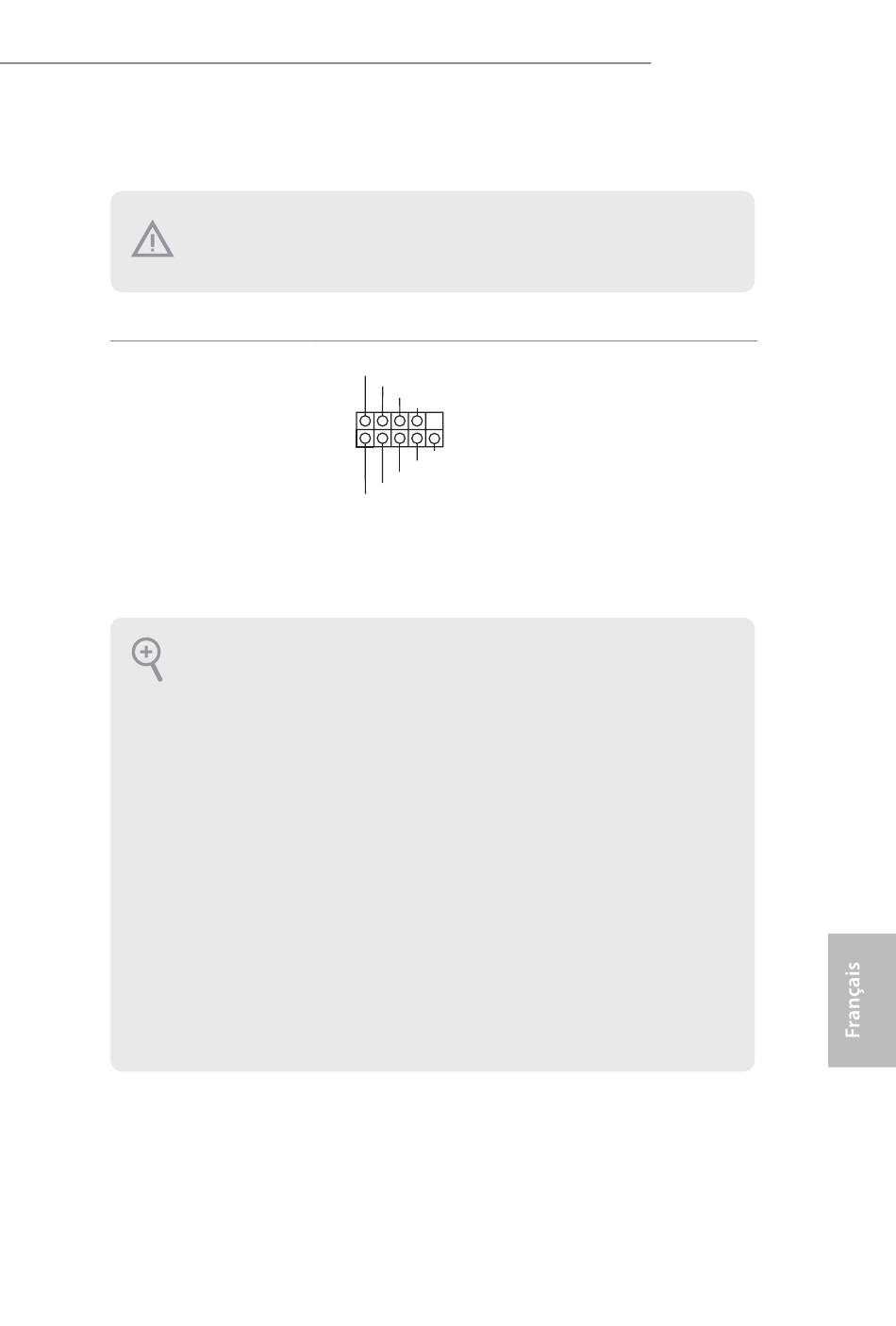

Embase du panneau système
(PANNEAU1 à 9 broches)
(voir p.1, No. 31)
PWRBTN (bouton d'alimentation) :
pour brancher le bouton d' a limentation du panneau frontal du châssis. Vous pouvez configurer la
façon dont votre système doit s' a rrêter à l' a ide du bouton d' a limentation.
RESET (bouton de réinitialisation) :
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton
de réinitialisation pour redémarrer l' o rdinateur en cas de plantage ou de dysfonctionnement au
démarrage.
PLED (LED d'alimentation du système) :
pour brancher le témoin d' é tat de l' a limentation du panneau frontal du châssis. Le LED est allumé
lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le
LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur) :
pour brancher le témoin LED d' a ctivité du disque dur du panneau frontal du châssis. Le LED est
allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal
est principalement composé d'un bouton d' a limentation, d'un bouton de réinitialisation, d'un témoin
LED d' a limentation, d'un témoin LED d' a ctivité du disque dur, d'un haut-parleur etc. Lorsque vous
reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire
correspondre les fils et les broches.
Branchez le bouton de mise
PLED+
PLED-
en marche, le bouton de
PWRBTN#
GND
réinitialisation et le témoin d' é tat
du système présents sur le châssis
1
GND
sur cette embase en respectant la
RESET#
GND
HDLED-
configuration des broches illustrée
HDLED+
ci-dessous. Repérez les broches
positive et négative avant de
brancher les câbles.
Z590 OC Formula
