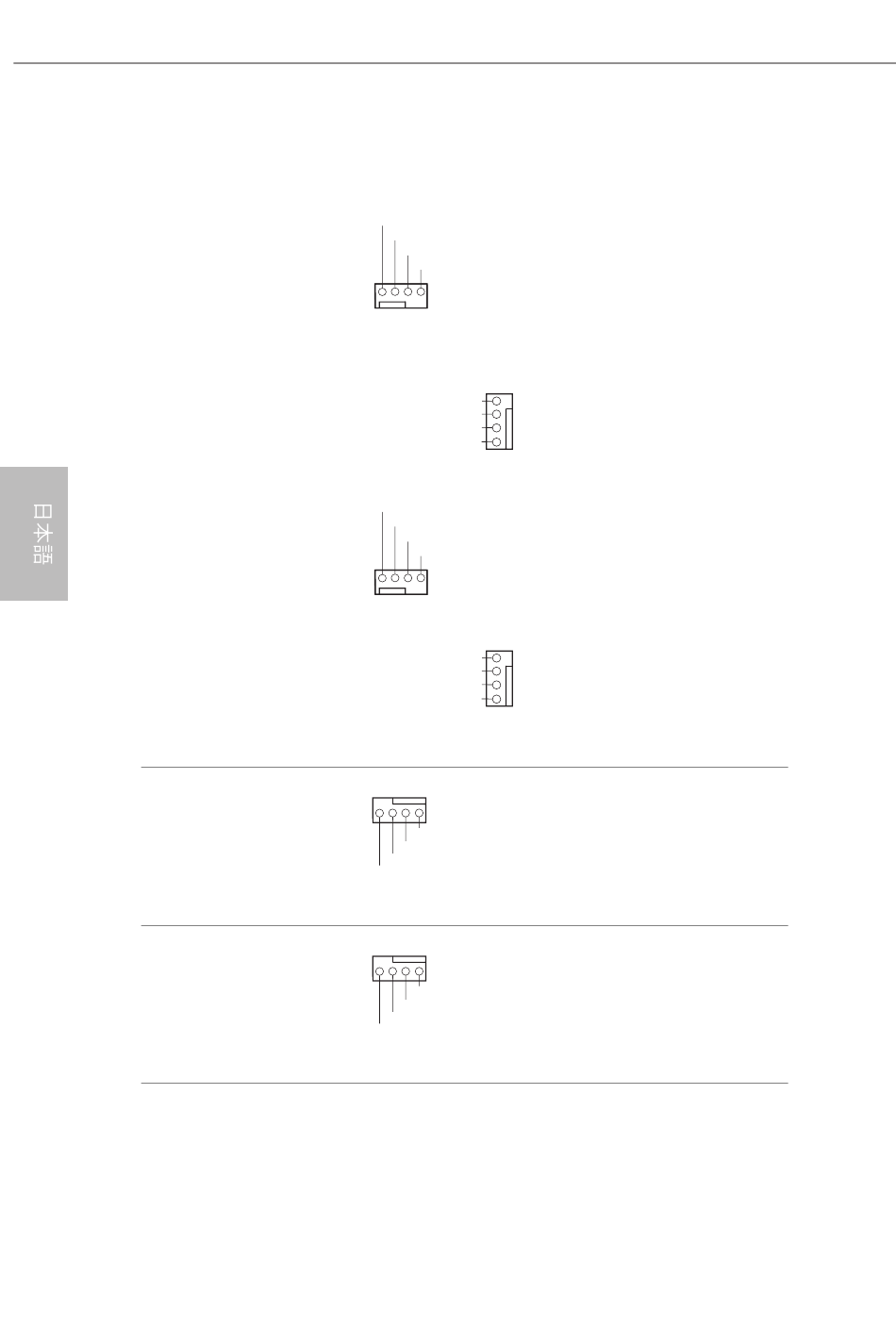

シャーシ / ウォーターポ
ンプファンコネクタ
（4 ピン CHA_FAN1/WP）
（p.1、 No. 43 参照）
（4 ピン CHA_FAN2/WP）
（p.1、 No. 37 参照）
（4 ピン CHA_FAN3/WP）
（p.1、 No. 30 参照）
（4 ピン CHA_FAN4/WP）
（p.1、 No. 35 参照）
（4 ピン CHA_FAN5/WP）
（p.1、 No. 36 参照）
（4 ピン CHA_FAN6/WP）
（p.1、 No. 29 参照）
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 6 参照）
CPU/ ウォーターポンプフ
ァンコネクタ
（4 ピン CPU_FAN2/
WP_3A）
（p.1、 No. 7 参照）
214
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
3
FAN_SPEED
FAN_VOLTAGE 2
GND 1
4 3 2 1
GND
+12V
CPU_F AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
このマザーボードには 6 つの 4
ピン水冷却シャーシがコネクタ
用に装備されています。 3 ピンの
シャーシ水冷却ファンを接続す
る場合には、 ピン 1-3 に接続して
く ださい。
このマザーボードは 4 ピン CPU
ファン （静音ファン） コネクタが
装備されています。 3 ピンの CPU
ファンを接続する場合には、 ピン
1-3 に接続してく ださい。
このマザーボードは 4 ピン水冷
却 CPU ファンコネクタが装備さ
れています。 3 ピンの CPU 水冷
却ファンを接続する場合には、 ピ
ン 1-3 に接続してく ださい。
