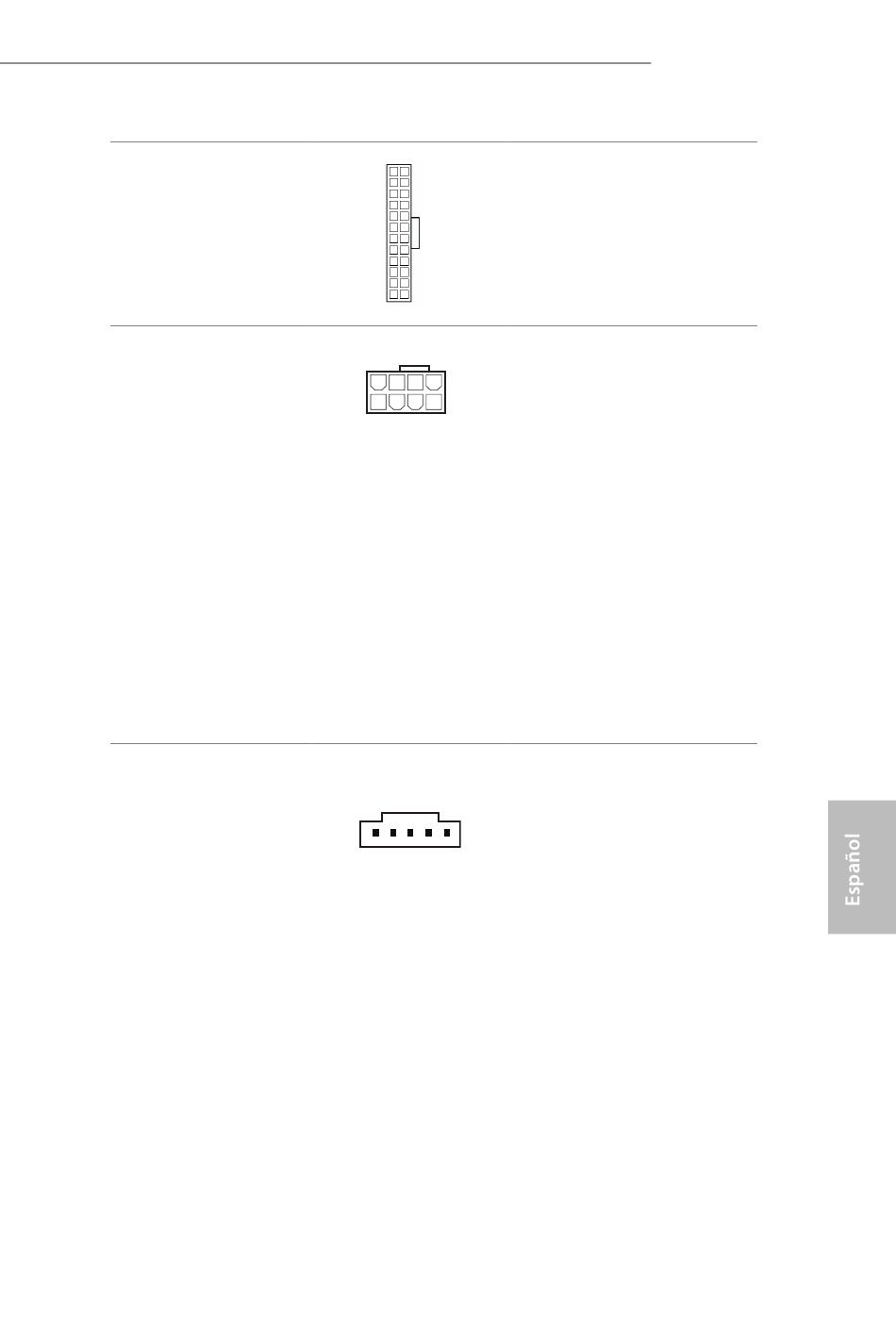

Conector de alimentación
ATX
(ATXPWR1 de
24 contactos)
(consulte la pág. 1, nº 11)
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)
(ATX12V2 de 8 contactos)
(consulte la pág. 1, nº 2)
Conectores Thunderbolt
AIC
(TB1 de 5 contactos)
(consulte la pág. 1, nº 40)
Esta placa base contiene un
12 24
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en
1 13 los contactos del 1 al 13.
Esta placa base contiene dos
8 5
conectores de alimentación ATX
de 12V y 8 pines. Para utilizar
4 1
una toma de alimentación ATX
de 4 contactos, conéctela en
los contactos del 1 al 5.
*Conectar un cable de 8 clavijas
ATX 12V al ATX12V2 es
opcional.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráfica. No
conecte el cable de alimentación
PCIe a este conector.
Enchufe una tarjeta
complementaria (AIC)
Thunderbolt™ al conector
Thunderbolt AIC a través del
1
cable GPIO.
*Instale la tarjeta Thunderbolt™
AIC a PCIE5 (ranura
predeterminada).
