ASROCK Z590 OC Formula Bedienungsanleitung Seite 72

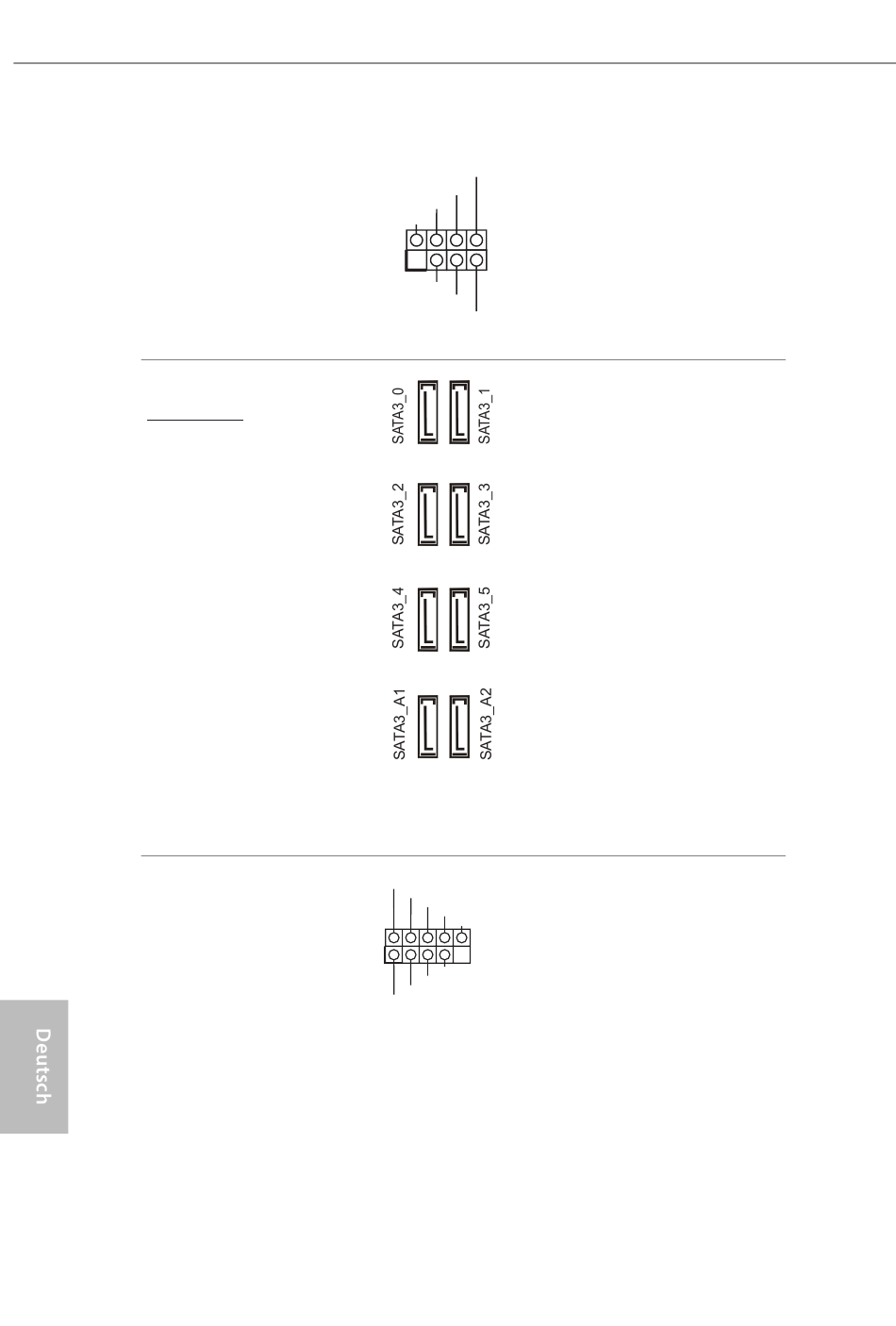

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 32)
Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_0:
siehe S. 1, Nr. 25) (obere)
(SATA3_1:
siehe S. 1, Nr. 25) (untere)
(SATA3_2:
siehe S. 1, Nr. 26) (obere)
(SATA3_3:
siehe S. 1, Nr. 26) (untere)
(SATA3_4:
siehe S. 1, Nr. 27) (obere)
(SATA3_5:
siehe S. 1, Nr. 27) (untere)
(SATA3_A1:
siehe S. 1, Nr. 28) (obere)
(SATA3_A2:
siehe S. 1, Nr. 28) (untere)
USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 34)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 33)
68
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stiftleiste.
Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.
* M2_2, SATA3_0 und SATA3_1
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
* M2_3, SATA3_4 und SATA3_5
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
*Nutzen Sie zum Minimieren der
Startzeit Intel®-Z590-SATA-Ports
(SATA3_0) für Ihre SSDs.
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.
