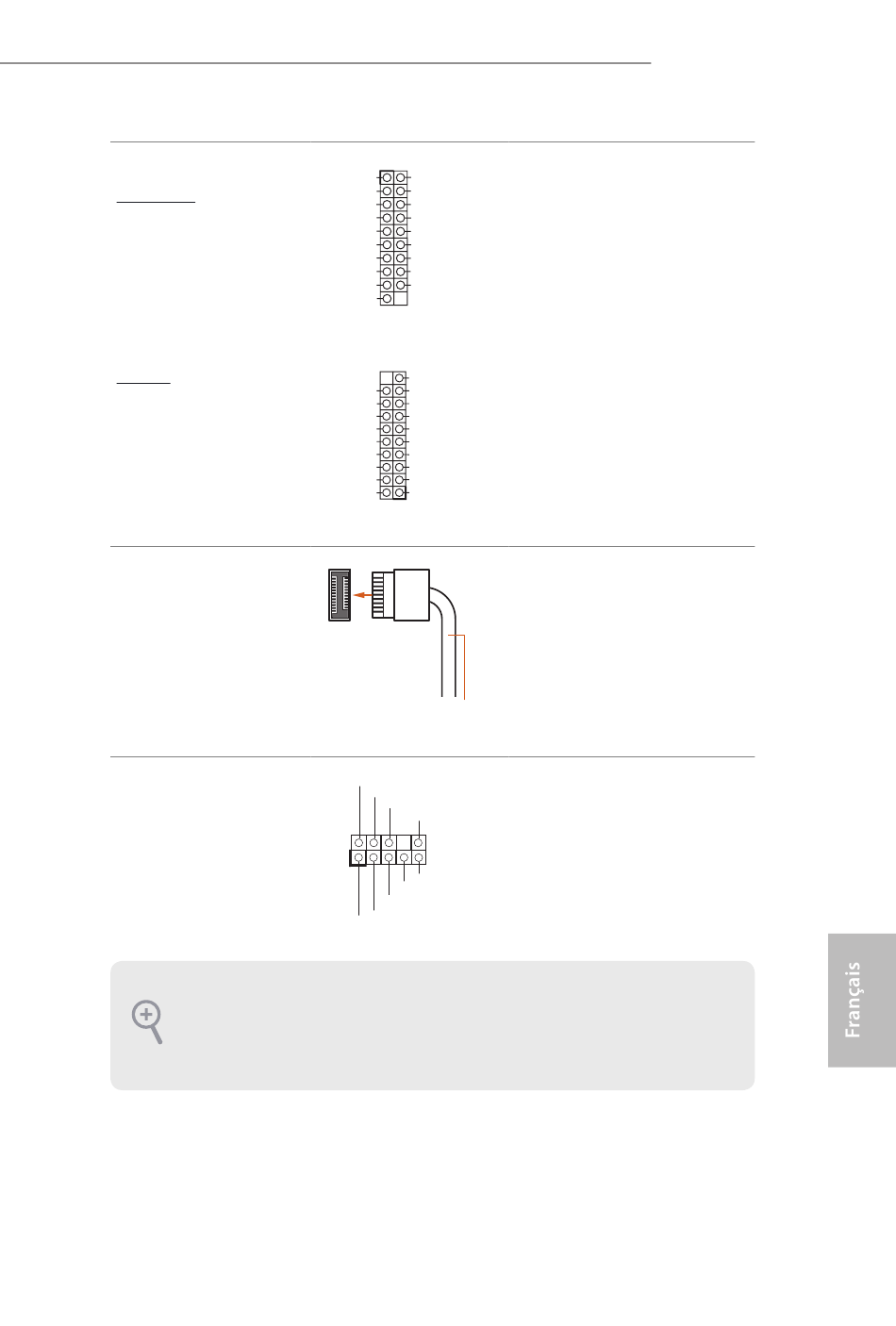

Embases USB 3.2 Gen1
Angle droit:
(USB3_5_6 à 19 broches)
(voir p.1, No. 23)
Vertical:
(USB3_7_8 à 19 broches)
(voir p.1, No. 24)
Embase USB 3.2 Gen2x2
Type C sur panneau avant
(USB31_TC_2 à
20 broches)
(voir p.1, No. 22)
Embase audio du panneau
frontal
(HD_AUDIO1 à
9 broches)
(voir p.1, No. 41)
L' a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le
panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez
suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre
système.
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Z590 OC Formula
Cette carte mère comprend deux
connecteurs. Chaque embase
USB 3.2 Gen1 peut prendre en
charge deux ports.
Cette carte mère comprend
une embase USB 3.2 Gen2x2
Type C sur le panneau avant.
Cette embase sert à connecter
un module USB 3.2 Gen2
pour des ports USB 3.2 Gen2
supplémentaires.
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
