1.3 板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及
接頭上,將造成主機板永久性的受損。

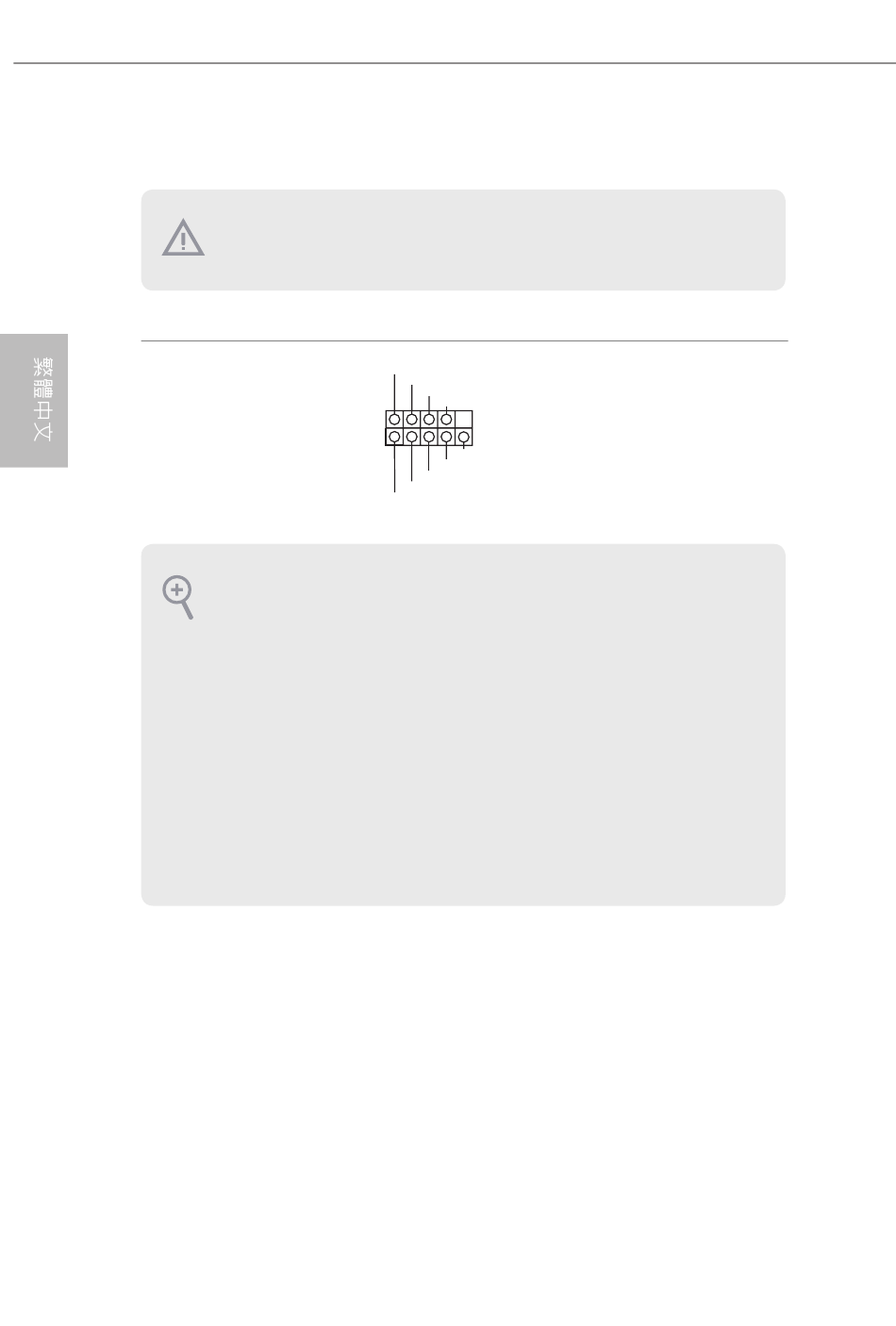

系統面板排針
(9-pin PANEL1)
(請參閱第 1 頁,編號
31)
PWRBTN (電源按鈕):
連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。
RESET (重設按鈕):
接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動,按下重設按鈕即可
重新啟動電腦。
PLED (系統電源 LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統進入 S1/
S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,LED 會熄滅。
HDLED (硬碟活動 LED):
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時,LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬
碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請確定佈線及針
腳指派皆正確相符。
246
PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
請依照以下的針腳排列將機殼
上的電源按鈕、重設按鈕及系
統狀態指示燈連接至此排針。
在連接纜線之前請注意正負針
腳。
