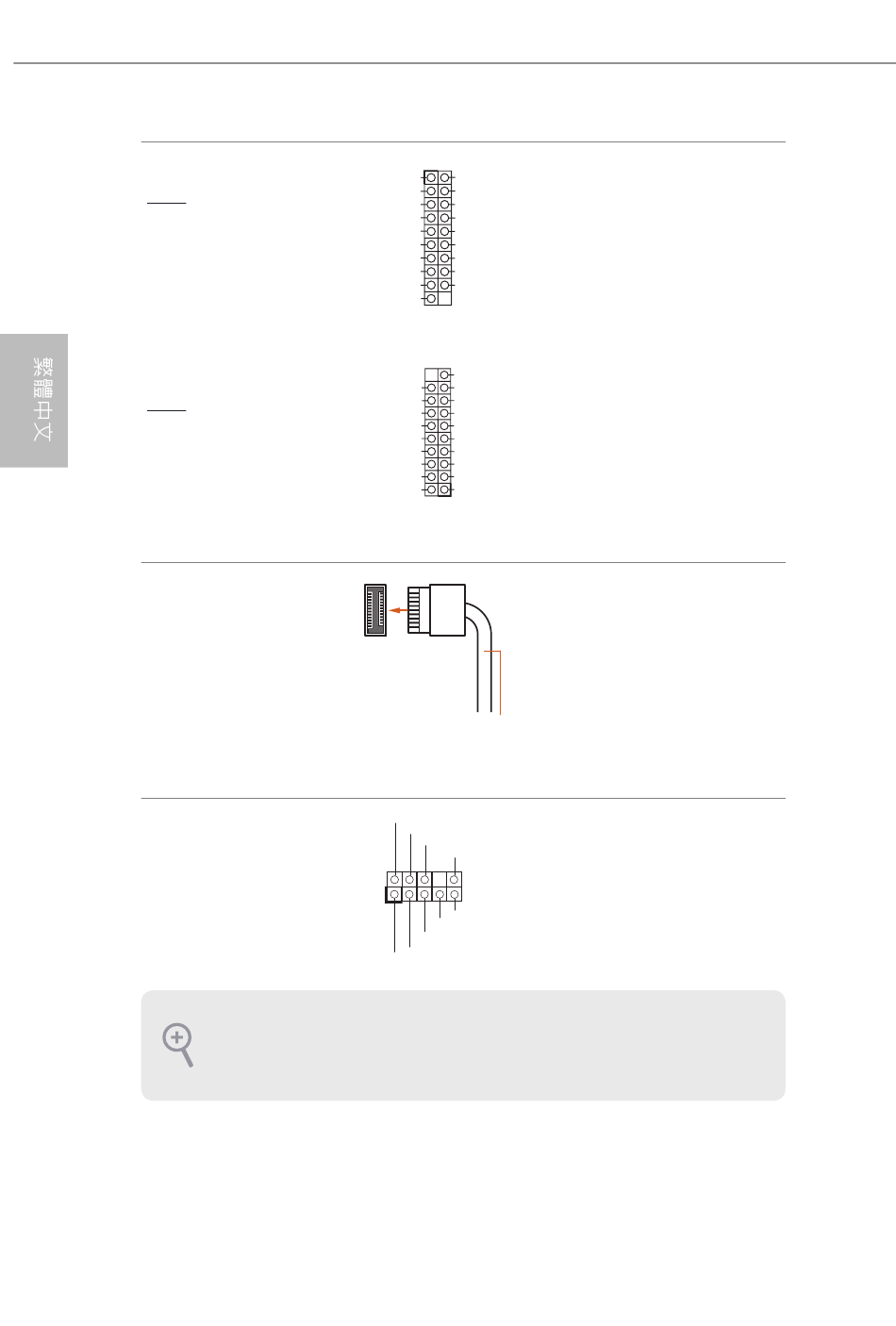

USB 3.2 Gen1 排針
直角 :
(19-pin USB3_5_6)
（請參閱第 1 頁，編號
23）
垂直 :
(19-pin USB3_7_8)
（請參閱第 1 頁，編號
24）
前面板 Type C USB 3.2
Gen2x2 排針
(20-pin USB31_TC_2)
（請參閱第 1 頁，編號
22）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號
41）
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA
才能正確運作。請依本手冊及機殼手冊說明安裝系統。
248
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus V
V Vbus
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
本主機板上含有兩組排針。各
USB 3.2 Gen1 排針皆可支援兩
個連接埠。
本主機板具有一個前面板
Type C USB 3.2 Gen2x2 排針。
此排針用於連接 USB 3.2 Gen2
模組，以提供額外的 USB 3.2
Gen2 連接埠。
本排針適用於連接音訊裝置至
前面板音訊。
