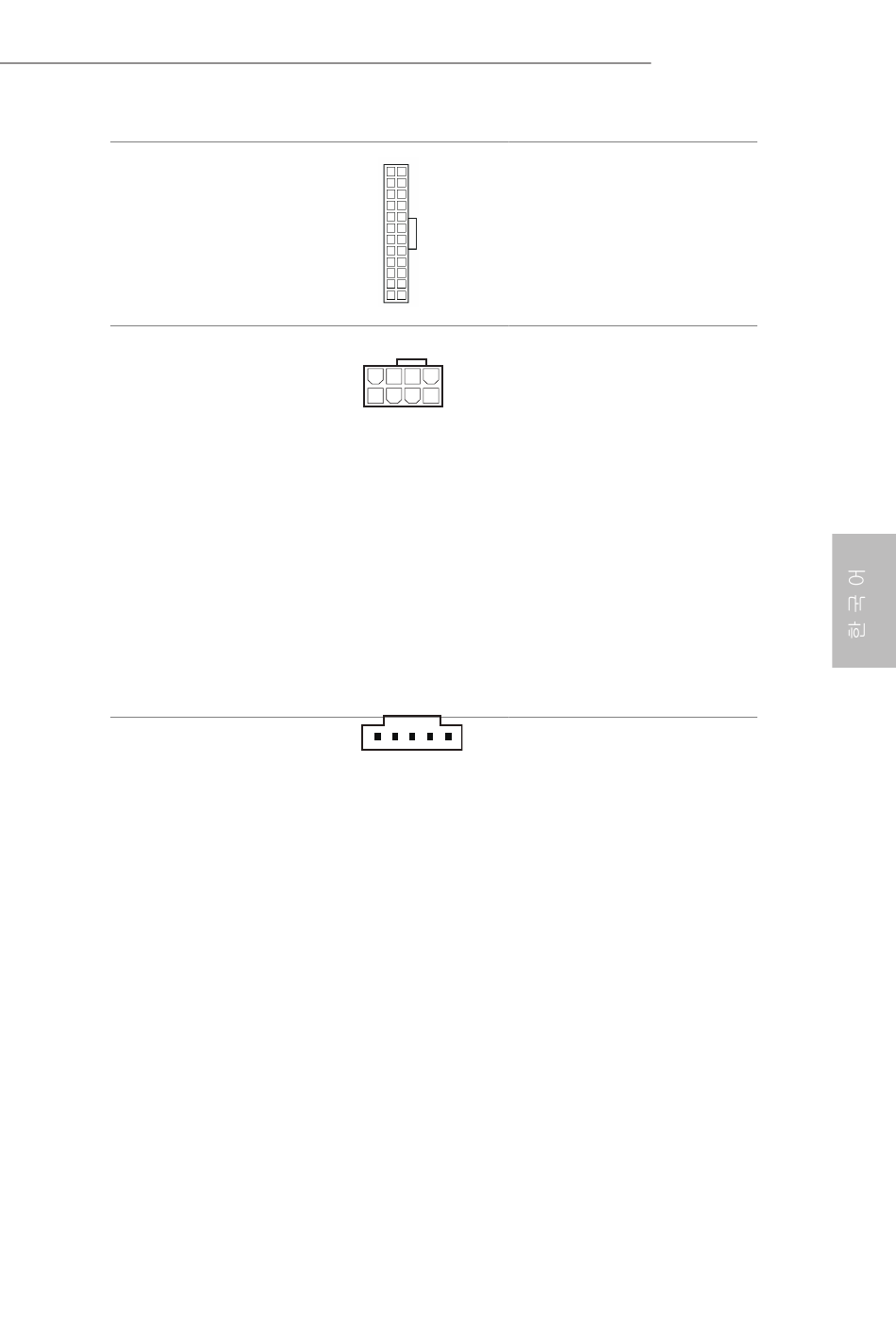

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 11 번 항목 참조 )
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
(8 핀 ATX12V2)
(1 페이지 , 2 번 항목 참조 )
Thunderbolt AIC 커넥터
(5 핀 TB1)
(1 페이지 , 40 번 항목 참조 )
이 마더보드에는 24 핀 ATX
12 24
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
1 13 연결하십시오 .
이 마더보드에는 8 핀
8 5
ATX 12V 전원 커넥터 두
개가 탑재되어 있습니다 .
4
1
4 핀 ATX 전원공급장치를
사용하려면 핀 1 과 핀 5 을 따라
연결하십시오 .
*ATX 12V 8 핀 케이블을
ATX12V2 에 연결하는 것은
선택 사항입니다 .
* 경고 : 연결된 전원
케이블이 그래픽 카드가 아닌
CPU 용인지 확인하십시오 .
PCIe 전원 케이블을 이
커넥터에 꽂지 마십시오 .
Thunderbolt ™ 확장
1
카드 (AIC) 를 GPIO 케이블로
Thunderbolt AIC 커넥터에
연결하십시오 .
* Thunderbolt ™ AIC 카드를
PCIE5( 기본 슬롯 ) 에
설치하십시오 .
