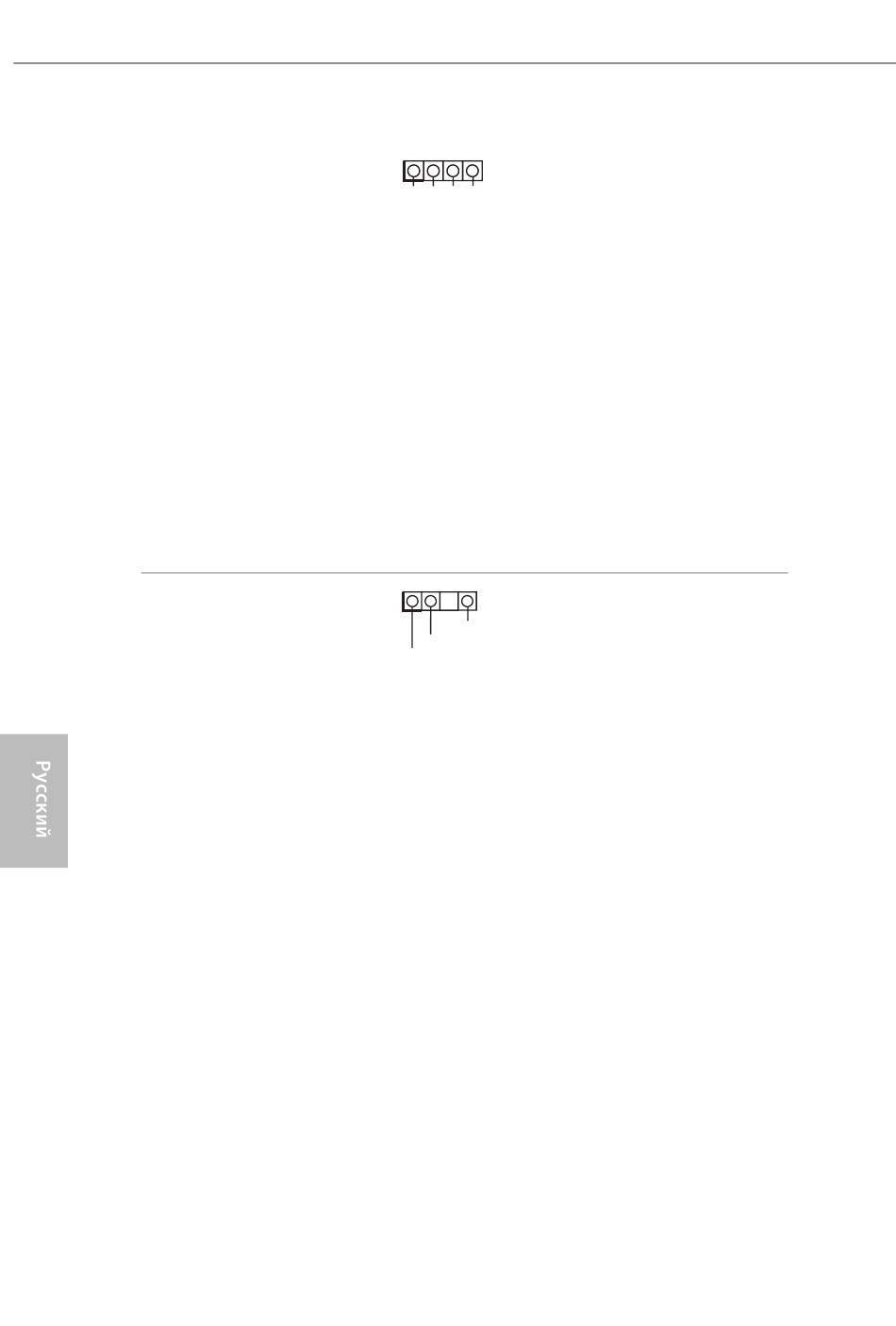

Колодки для подключения
светодиодной RGB-
подсветки.
(4-контактная, RGB_
LED1)
(см. стр. 1, № 38)
(4-контактная, RGB_
LED2)
(см. стр. 1, № 4)
Колодки адресуемой
светодиодной подсветки
(3-контакта, ADDR_
LED1)
(см. стр. 1, № 39)
(3-контакта, ADDR_
LED2)
(см. стр. 1, № 5)
144
Эти две колодки для RGB-
1
подсветки служат для
+12V G R B
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения
об использовании этих двух
колодок см. на стр. 56.
Эти две колодки для адресуемой
1
светодиодной подсветки
GND
DO_ADDR служат для подключения
VOUT
удлинительного кабеля
адресуемой светодиодной
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 57.
