Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de
4 pinos)
(ver p.1, N.º 43)
(CHA_FAN2/WP de
4 pinos)
(ver p.1, N.º 37)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 30)
(4-pin CHA_FAN4/WP)
(ver p.1, N.º 35)
(4-pin CHA_FAN5/WP)
(ver p.1, N.º 36)
(4-pin CHA_FAN6/WP)
(ver p.1, N.º 29)
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 6)
Conector da ventoinha de
bomba de água/CPU
(CPU_FAN2/WP_3A de
4 pinos)
(ver p.1, N.º 7)
160

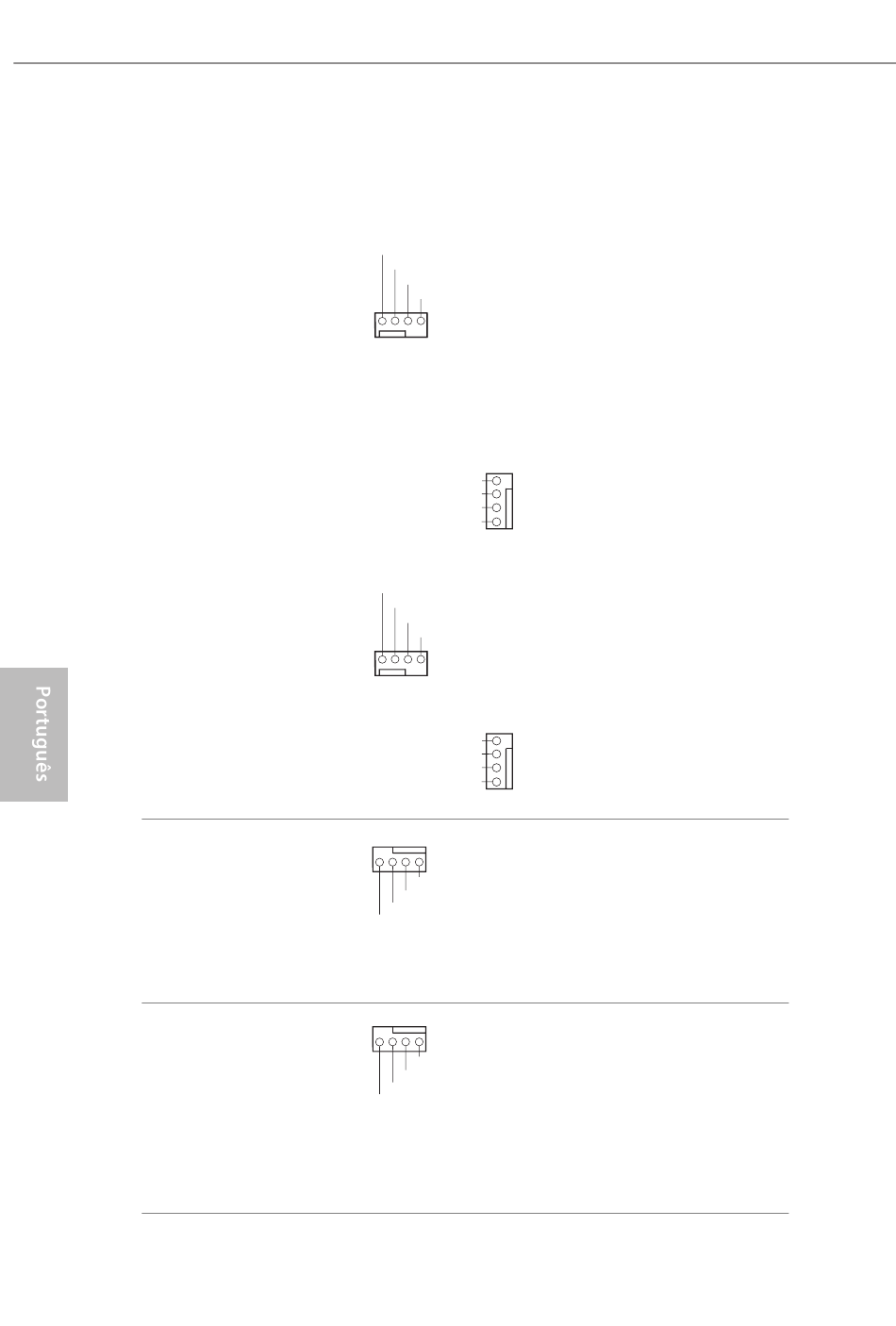

GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
3
FAN_SPEED
FAN_VOLTAGE 2
GND 1
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL 4
FAN_SPEED 3
FAN_VOLTAGE 2
GND 1
4 3 2 1
GND
+12V
CPU_F AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
Esta placa mãe fornece seis
conectores de ventilador do
chassis de refrigeração a água de
4 pinos Se você pretende conectar
um ventilador de refrigeração a
água de chassis de 3 pinos, por
favor, conecte-o ao Pino 1-3.
Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Esta placa mãe inclui um
conector de ventilador da CPU
de refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
