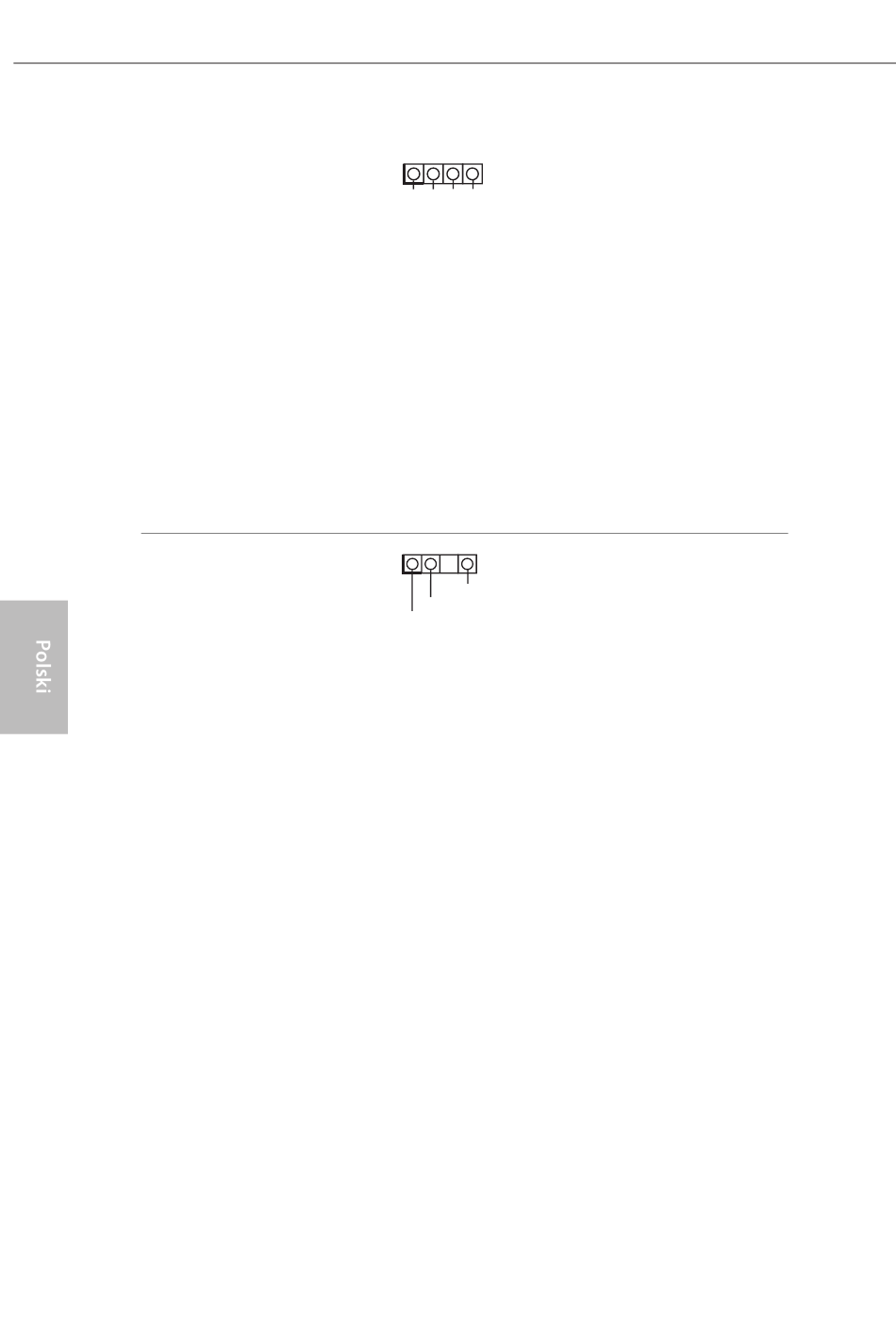

Złącza główkowe LED
RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 38)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 4)
Adresowalne złącza
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 39)
(3-pinowe ADDR_LED2)
(sprawdź s.1, Nr 5)
180
Te złącza główkowe RGB
1
są używane do podłączenia
+12V G R B
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące tych
dwóch złączy główkowych należy
sprawdzić na stronie 56.
Te dwa adresowalne złącza
1
główkowe są używane do
GND
DO_ADDR
podłączenia adresowalnego
VOUT
przedłużacza LED, co umożliwia
użytkownikom wybór spośród
różnych efektów światła LED.
Ostrzeżenie: Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 57.
