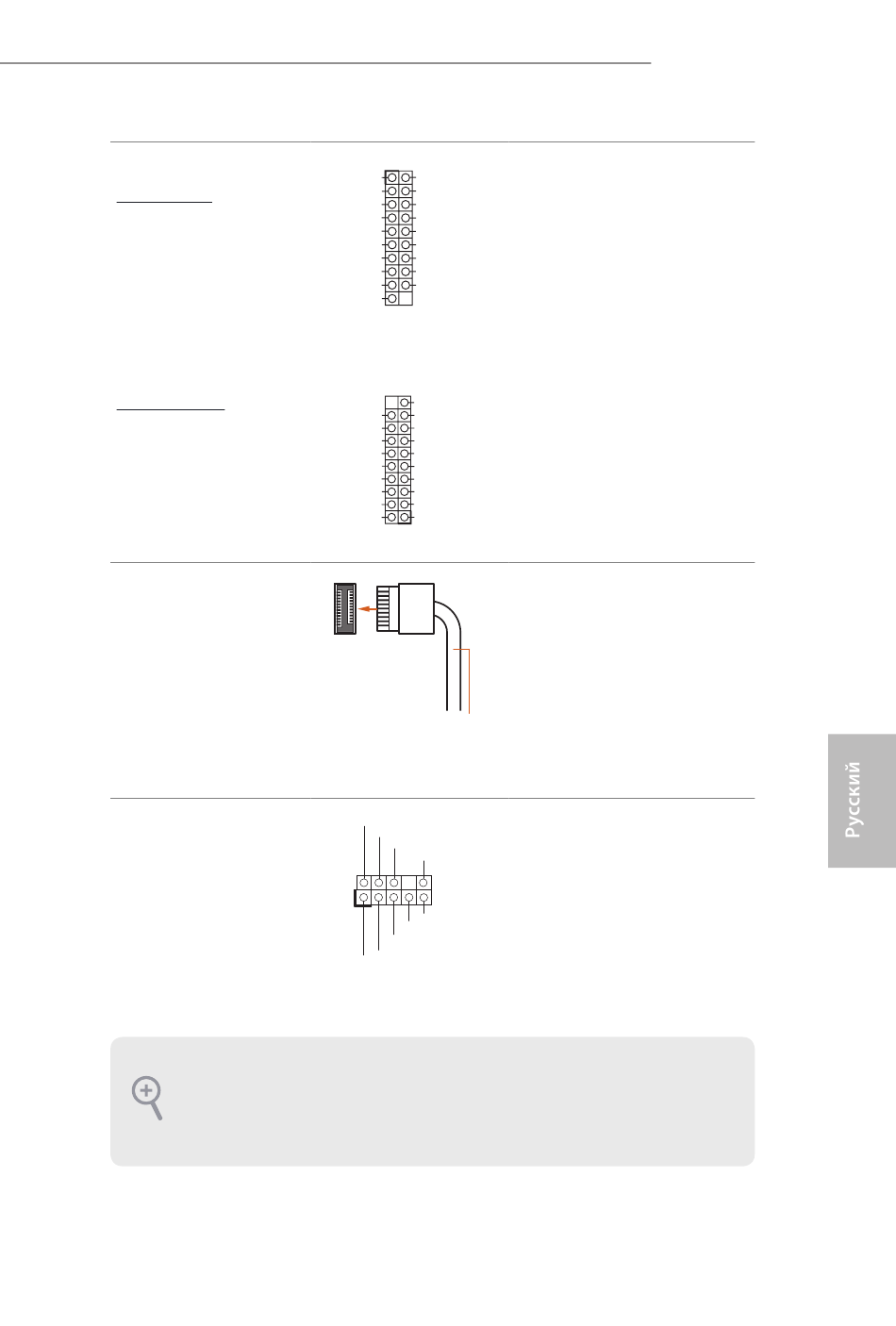

Колодки USB 3.2 Gen1
Правый угол:
(19-контактная,
USB3_5_6)
(см. стр. 1, № 23)
Вертикальный:
(19-контактная,
USB3_7_8)
(см. стр. 1, № 24)
Колодка для порта USB
3.2 Gen2x2 Type C на
передней панели
(20-контактная, USB31_
TC_2)
(см. стр. 1, № 22)
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 41)
Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но
для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу
сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве
на корпус.
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
Vbus V
Vbus V
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Z590 OC Formula
На материнской плате имеется
две колодки. Каждая колодка
USB 3.2 Gen1 поддерживает два
порта.
На материнской плате
предусмотрена одна колодка
для порта USB 3.2 Gen2x2
Type C на передней панели.
Эта колодка используется для
подключения модуля USB 3.2
Gen2 с дополнительными
портами USB 3.2 Gen2.
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
