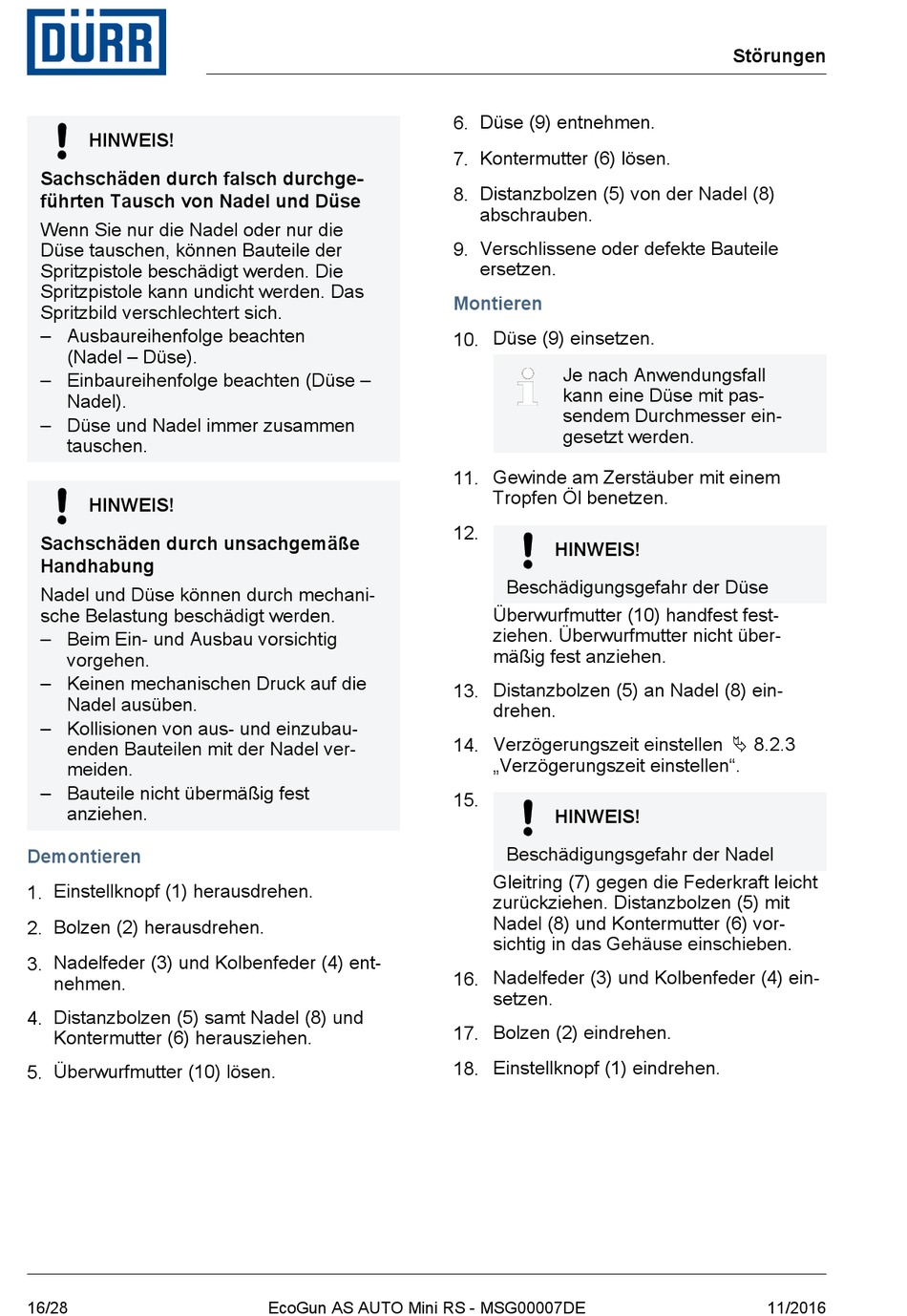

Durr EcoGun AS AUTO Mini RS Betriebsanleitung Seite 16

HINWEIS!
Sachschäden durch falsch durchge-
führten Tausch von Nadel und Düse
Wenn Sie nur die Nadel oder nur die
Düse tauschen, können Bauteile der
Spritzpistole beschädigt werden. Die
Spritzpistole kann undicht werden. Das
Spritzbild verschlechtert sich.
– Ausbaureihenfolge beachten
(Nadel – Düse).
– Einbaureihenfolge beachten (Düse –
Nadel).
– Düse und Nadel immer zusammen
tauschen.
HINWEIS!
Sachschäden durch unsachgemäße
Handhabung
Nadel und Düse können durch mechani-
sche Belastung beschädigt werden.
– Beim Ein- und Ausbau vorsichtig
vorgehen.
– Keinen mechanischen Druck auf die
Nadel ausüben.
– Kollisionen von aus- und einzubau-
enden Bauteilen mit der Nadel ver-
meiden.
– Bauteile nicht übermäßig fest
anziehen.
Demontieren
1. Einstellknopf (1) herausdrehen.
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen (5) samt Nadel (8) und
Kontermutter (6) herausziehen.
5. Überwurfmutter (10) lösen.
16/28 EcoGun AS AUTO Mini RS - MSG00007DE
6. Düse (9) entnehmen.
7. Kontermutter (6) lösen.
8. Distanzbolzen (5) von der Nadel (8)
abschrauben.
9. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
10. Düse (9) einsetzen.
Je nach Anwendungsfall
kann eine Düse mit pas-
sendem Durchmesser ein-
gesetzt werden.
11. Gewinde am Zerstäuber mit einem
Tropfen Öl benetzen.
12.
HINWEIS!
Beschädigungsgefahr der Düse
Überwurfmutter (10) handfest fest-
ziehen. Überwurfmutter nicht über-
mäßig fest anziehen.
13. Distanzbolzen (5) an Nadel (8) ein-
drehen.
14. Verzögerungszeit einstellen Ä 8.2.3
„Verzögerungszeit einstellen".
15.
HINWEIS!
Beschädigungsgefahr der Nadel
Gleitring (7) gegen die Federkraft leicht
zurückziehen. Distanzbolzen (5) mit
Nadel (8) und Kontermutter (6) vor-
sichtig in das Gehäuse einschieben.
16. Nadelfeder (3) und Kolbenfeder (4) ein-
setzen.
17. Bolzen (2) eindrehen.
18. Einstellknopf (1) eindrehen.
