8.2.2 Nadeldichtung tauschen

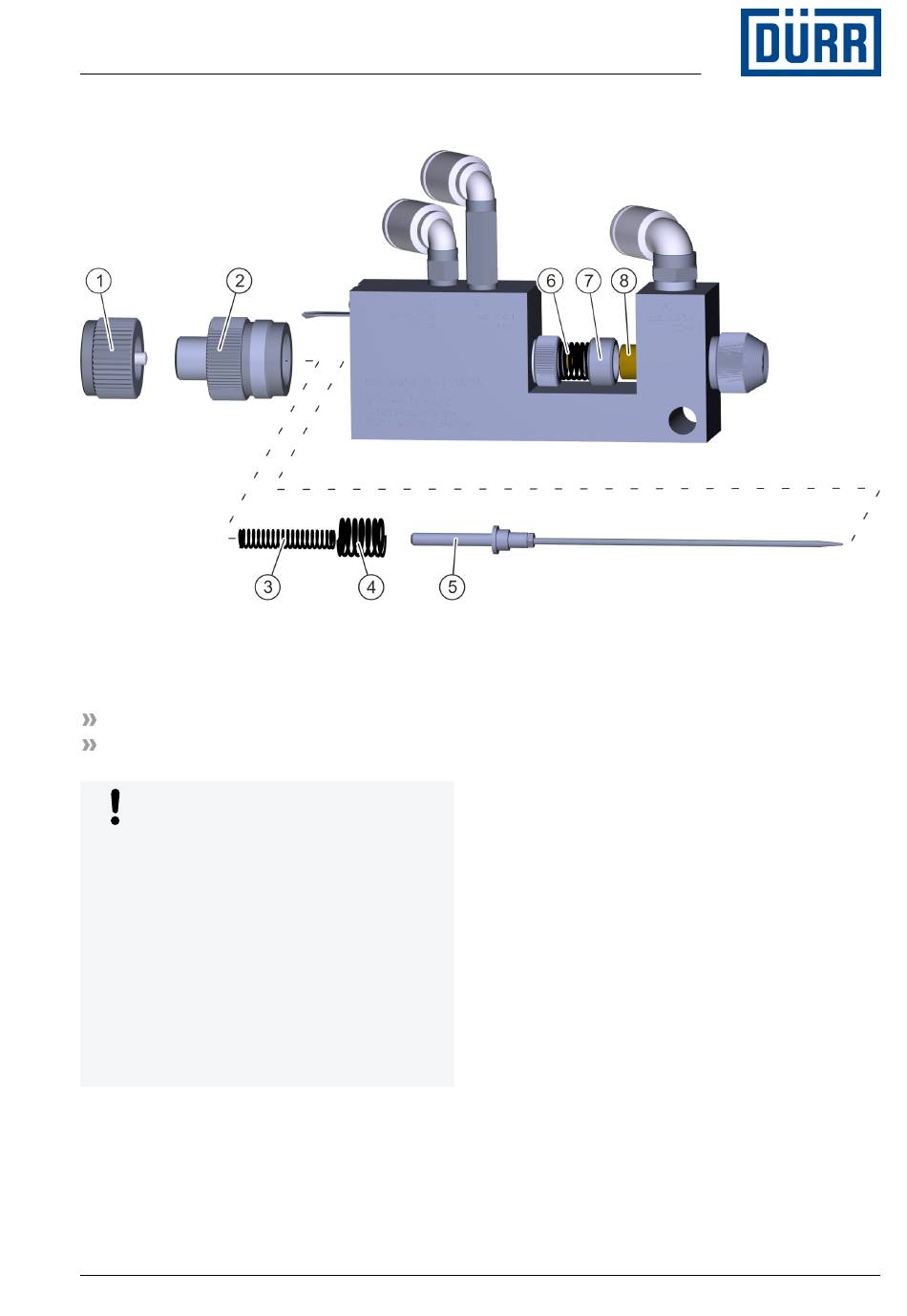

Abb. 7: Nadeldichtung tauschen
Schutzausrüstung:
Arbeitsschutzkleidung
Schutzhandschuhe
HINWEIS!
Sachschäden durch unsachgemäße
Handhabung
Die Nadel kann durch mechanische
Belastung beschädigt werden.
– Beim Ein- und Ausbau vorsichtig
vorgehen.
– Keinen mechanischen Druck auf die
Nadel ausüben.
– Kollisionen von aus- und einzubau-
enden Bauteilen mit der Nadel ver-
meiden.
Demontieren
1. Einstellknopf (1) herausdrehen.
11/2016
EcoGun AS AUTO Mini RS - MSG00007DE
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen samt Nadel und Konter-
mutter (5) herausziehen.
5. Gleitring (7) gegen die Federkraft zurück-
ziehen. Gleitring (7) entnehmen.
6. Nadeldichtung (8) entnehmen.
7. Auflagefläche der Nadeldichtung mit Rei-
nigungsmittel reinigen.
Montieren
8. Neue Nadeldichtung (8) einsetzen.
9. Feder (6) zurückziehen. Gleitring (7) ein-
setzen.
17/28
