Demontage und Entsorgung
– Im Zweifel Dürr Systems hinzu-
ziehen Ä „Hotline und Kontakt".
Demontieren
1. Einstellknopf (1) herausdrehen.
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen (5) samt Nadel (7) und
Kontermutter (6) herausziehen.
5. Kontermutter (6) lösen.
Einstellen

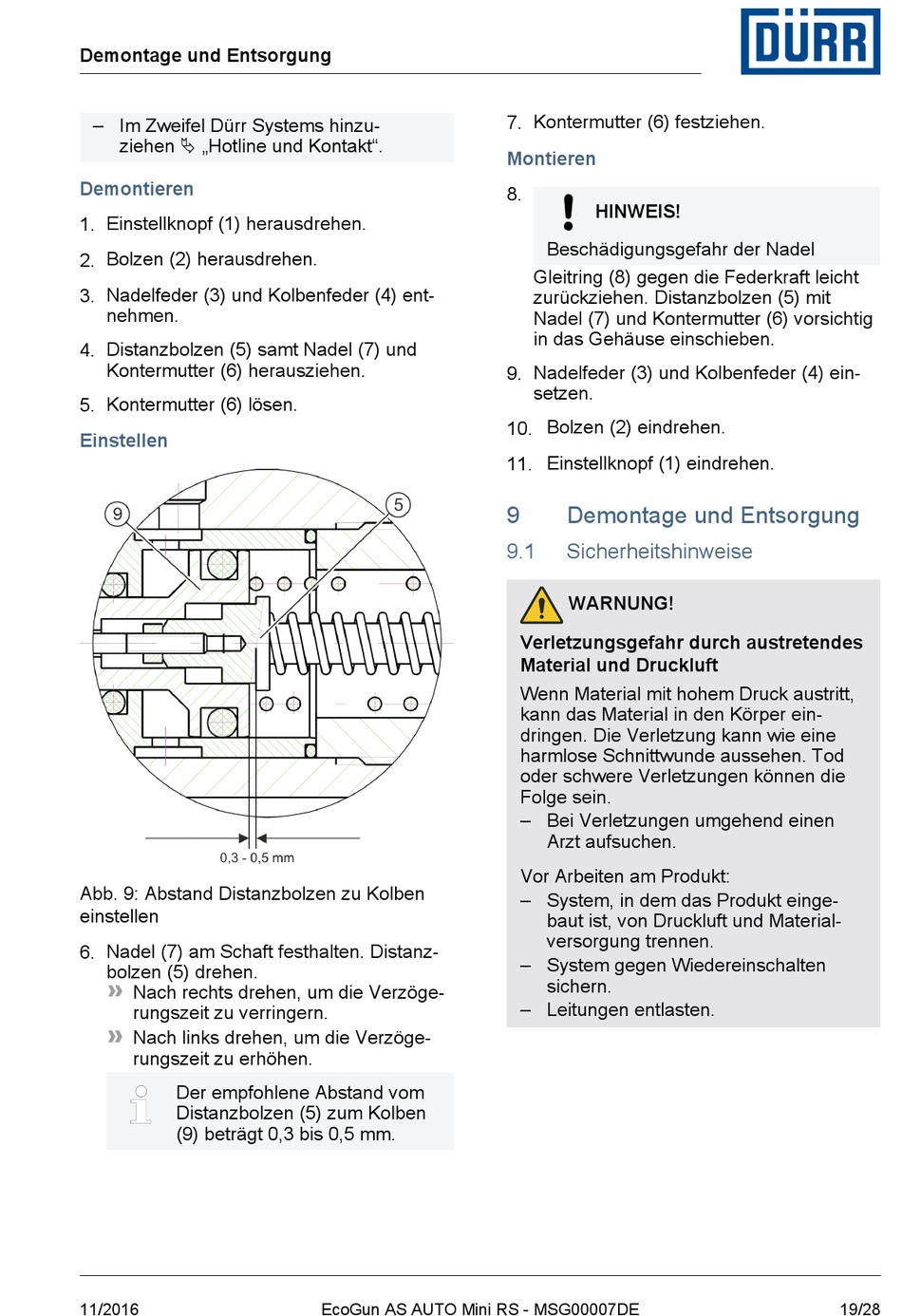

Abb. 9: Abstand Distanzbolzen zu Kolben
einstellen
6. Nadel (7) am Schaft festhalten. Distanz-
bolzen (5) drehen.
Nach rechts drehen, um die Verzöge-
rungszeit zu verringern.
Nach links drehen, um die Verzöge-
rungszeit zu erhöhen.
Der empfohlene Abstand vom
Distanzbolzen (5) zum Kolben
(9) beträgt 0,3 bis 0,5 mm.
11/2016
EcoGun AS AUTO Mini RS - MSG00007DE
7. Kontermutter (6) festziehen.
Montieren
8.
HINWEIS!
Beschädigungsgefahr der Nadel
Gleitring (8) gegen die Federkraft leicht
zurückziehen. Distanzbolzen (5) mit
Nadel (7) und Kontermutter (6) vorsichtig
in das Gehäuse einschieben.
9. Nadelfeder (3) und Kolbenfeder (4) ein-
setzen.
10. Bolzen (2) eindrehen.
11. Einstellknopf (1) eindrehen.
9
Demontage und Entsorgung
9.1
Sicherheitshinweise
WARNUNG!
Verletzungsgefahr durch austretendes
Material und Druckluft
Wenn Material mit hohem Druck austritt,
kann das Material in den Körper ein-
dringen. Die Verletzung kann wie eine
harmlose Schnittwunde aussehen. Tod
oder schwere Verletzungen können die
Folge sein.
– Bei Verletzungen umgehend einen
Arzt aufsuchen.
Vor Arbeiten am Produkt:
– System, in dem das Produkt einge-
baut ist, von Druckluft und Material-
versorgung trennen.
– System gegen Wiedereinschalten
sichern.
– Leitungen entlasten.
