AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE
SITZ UND STAUFÄCHER
Das Elektrofach befindet sich unter dem mittleren Sitz. Dieser Bereich darf unter
keinen Umständen als Stauraum verwendet werden. Staufächer befinden sich
unter allen anderen Sitzen. Um Zugang zur Batterie zu erhalten, das Staufach
unter dem rechten Beifahrersitz anheben.
Die Hinterkante eines Sitzes nach oben ziehen, so dass die Raststifte sich aus
den Tüllen lösen. Um Zugang zum Staufach zu erhalten, den Sitz nach vorne
rollen. Zum vollständigen Ausbau den Sitz nach vorne schieben und die
Laschen aus den Sockelhalterungen heben.
Vor jeder Fahrt stets sicherstellen, dass alle Sitze ordnungsgemäß montiert und
sicher eingeklinkt sind. Den hinteren Teil des Sitzes fest nach unten drücken, so
dass die Stifte voll in die Tüllen eingreifen.

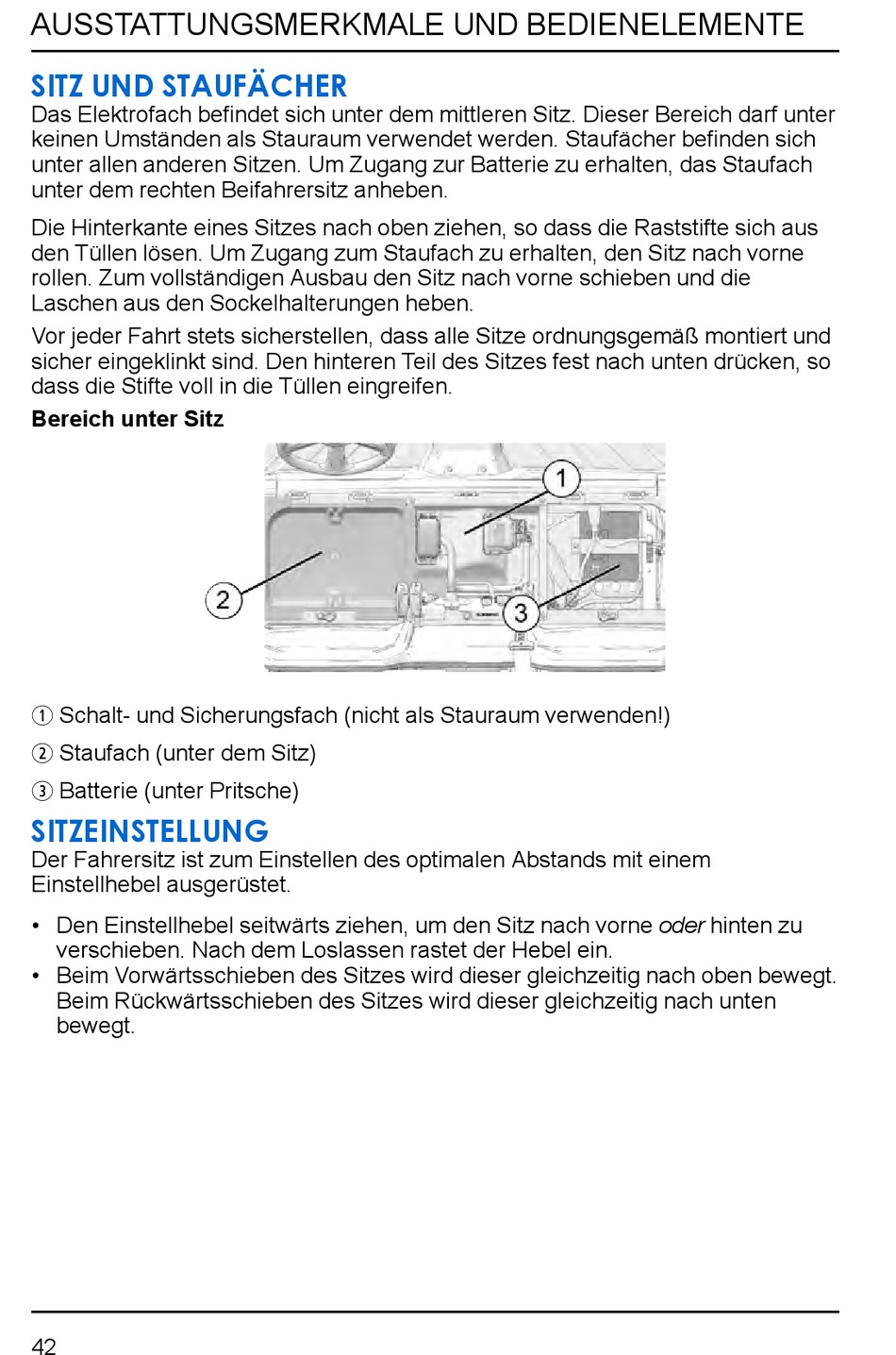

Bereich unter Sitz
q
Schalt- und Sicherungsfach (nicht als Stauraum verwenden!)
w
Staufach (unter dem Sitz)
e
Batterie (unter Pritsche)

SITZEINSTELLUNG

Der Fahrersitz ist zum Einstellen des optimalen Abstands mit einem
Einstellhebel ausgerüstet.
• Den Einstellhebel seitwärts ziehen, um den Sitz nach vorne oder hinten zu
verschieben. Nach dem Loslassen rastet der Hebel ein.
• Beim Vorwärtsschieben des Sitzes wird dieser gleichzeitig nach oben bewegt.
Beim Rückwärtsschieben des Sitzes wird dieser gleichzeitig nach unten
bewegt.
42
