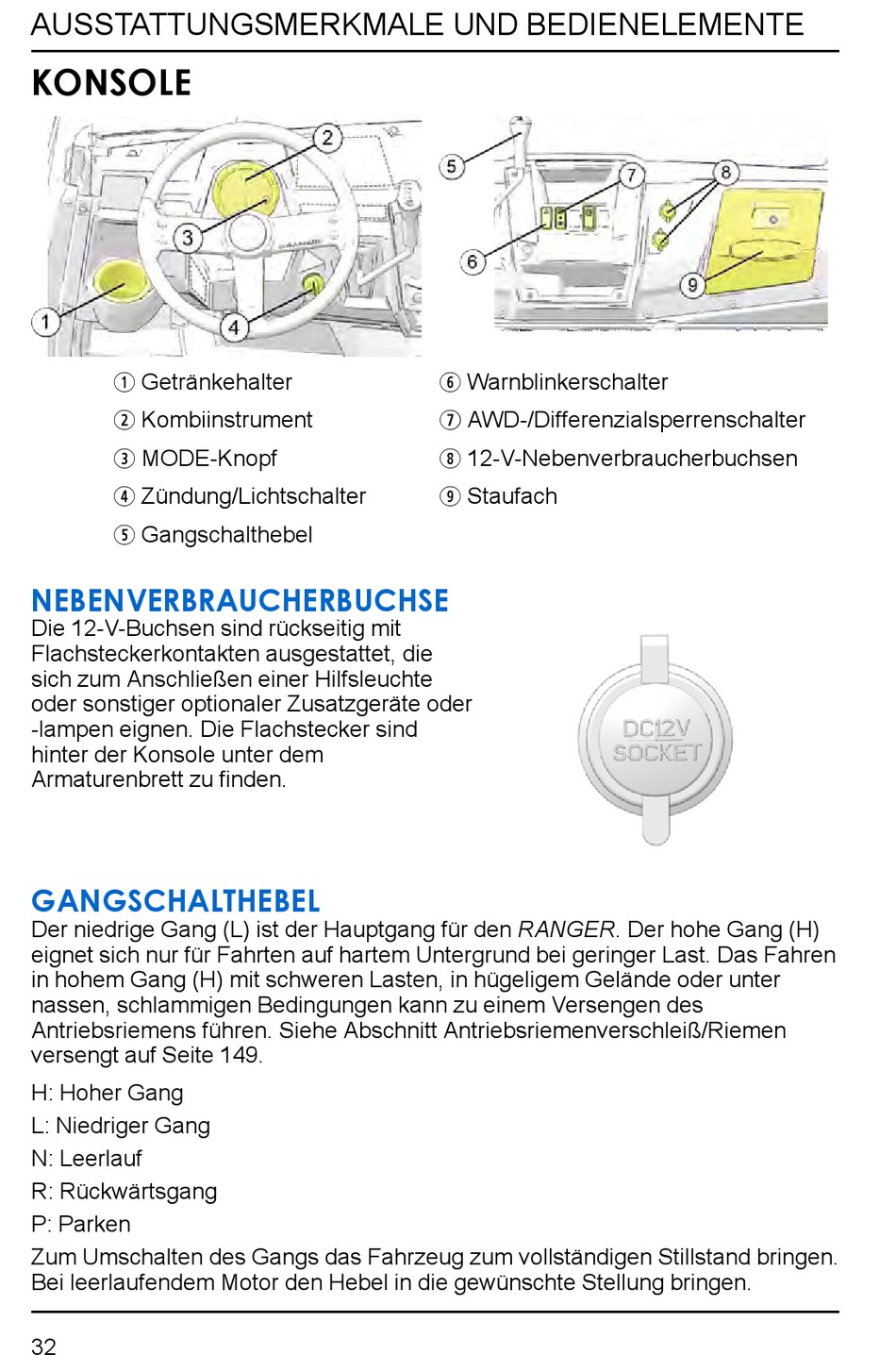

AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE
KONSOLE
q
Getränkehalter
w
Kombiinstrument
e
MODE-Knopf
r
Zündung/Lichtschalter
t
Gangschalthebel
NEBENVERBRAUCHERBUCHSE
Die 12-V-Buchsen sind rückseitig mit
Flachsteckerkontakten ausgestattet, die
sich zum Anschließen einer Hilfsleuchte
oder sonstiger optionaler Zusatzgeräte oder
-lampen eignen. Die Flachstecker sind
hinter der Konsole unter dem
Armaturenbrett zu finden.
GANGSCHALTHEBEL
Der niedrige Gang (L) ist der Hauptgang für den RANGER. Der hohe Gang (H)
eignet sich nur für Fahrten auf hartem Untergrund bei geringer Last. Das Fahren
in hohem Gang (H) mit schweren Lasten, in hügeligem Gelände oder unter
nassen, schlammigen Bedingungen kann zu einem Versengen des
Antriebsriemens führen. Siehe Abschnitt Antriebsriemenverschleiß/Riemen
versengt auf Seite 149.
H: Hoher Gang
L: Niedriger Gang
N: Leerlauf
R: Rückwärtsgang
P: Parken
Zum Umschalten des Gangs das Fahrzeug zum vollständigen Stillstand bringen.
Bei leerlaufendem Motor den Hebel in die gewünschte Stellung bringen.
32
y
Warnblinkerschalter
u
AWD-/Differenzialsperrenschalter
i
12-V-Nebenverbraucherbuchsen
o
Staufach
