WARTUNG

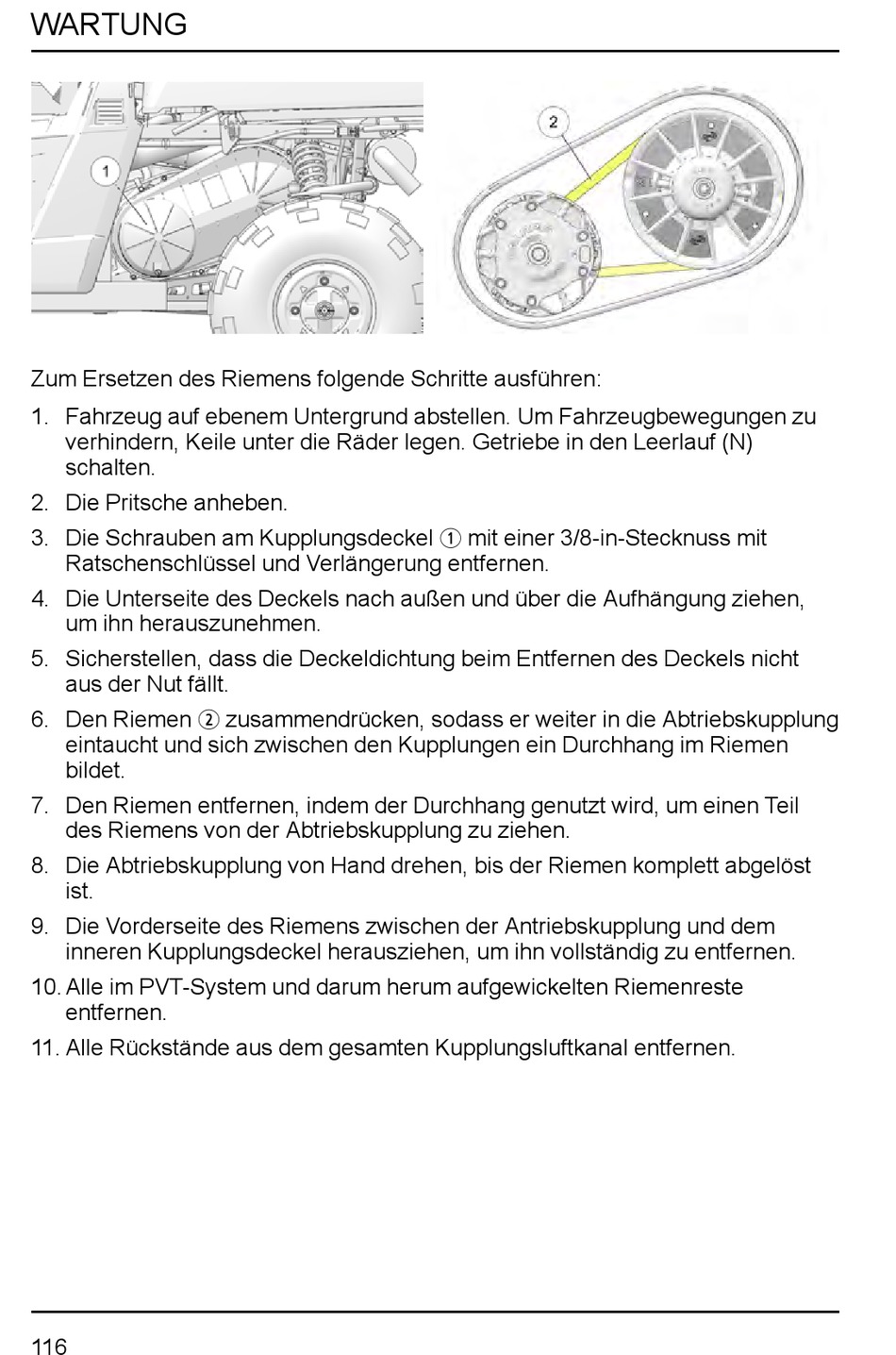

Zum Ersetzen des Riemens folgende Schritte ausführen:
1. Fahrzeug auf ebenem Untergrund abstellen. Um Fahrzeugbewegungen zu
verhindern, Keile unter die Räder legen. Getriebe in den Leerlauf (N)
schalten.
2. Die Pritsche anheben.
3. Die Schrauben am Kupplungsdeckel
Ratschenschlüssel und Verlängerung entfernen.
4. Die Unterseite des Deckels nach außen und über die Aufhängung ziehen,
um ihn herauszunehmen.
5. Sicherstellen, dass die Deckeldichtung beim Entfernen des Deckels nicht
aus der Nut fällt.
w
6. Den Riemen
eintaucht und sich zwischen den Kupplungen ein Durchhang im Riemen
bildet.
7. Den Riemen entfernen, indem der Durchhang genutzt wird, um einen Teil
des Riemens von der Abtriebskupplung zu ziehen.
8. Die Abtriebskupplung von Hand drehen, bis der Riemen komplett abgelöst
ist.
9. Die Vorderseite des Riemens zwischen der Antriebskupplung und dem
inneren Kupplungsdeckel herausziehen, um ihn vollständig zu entfernen.
10. Alle im PVT-System und darum herum aufgewickelten Riemenreste
entfernen.
11. Alle Rückstände aus dem gesamten Kupplungsluftkanal entfernen.
116
zusammendrücken, sodass er weiter in die Abtriebskupplung
q
mit einer 3/8-in-Stecknuss mit
