Deutsch

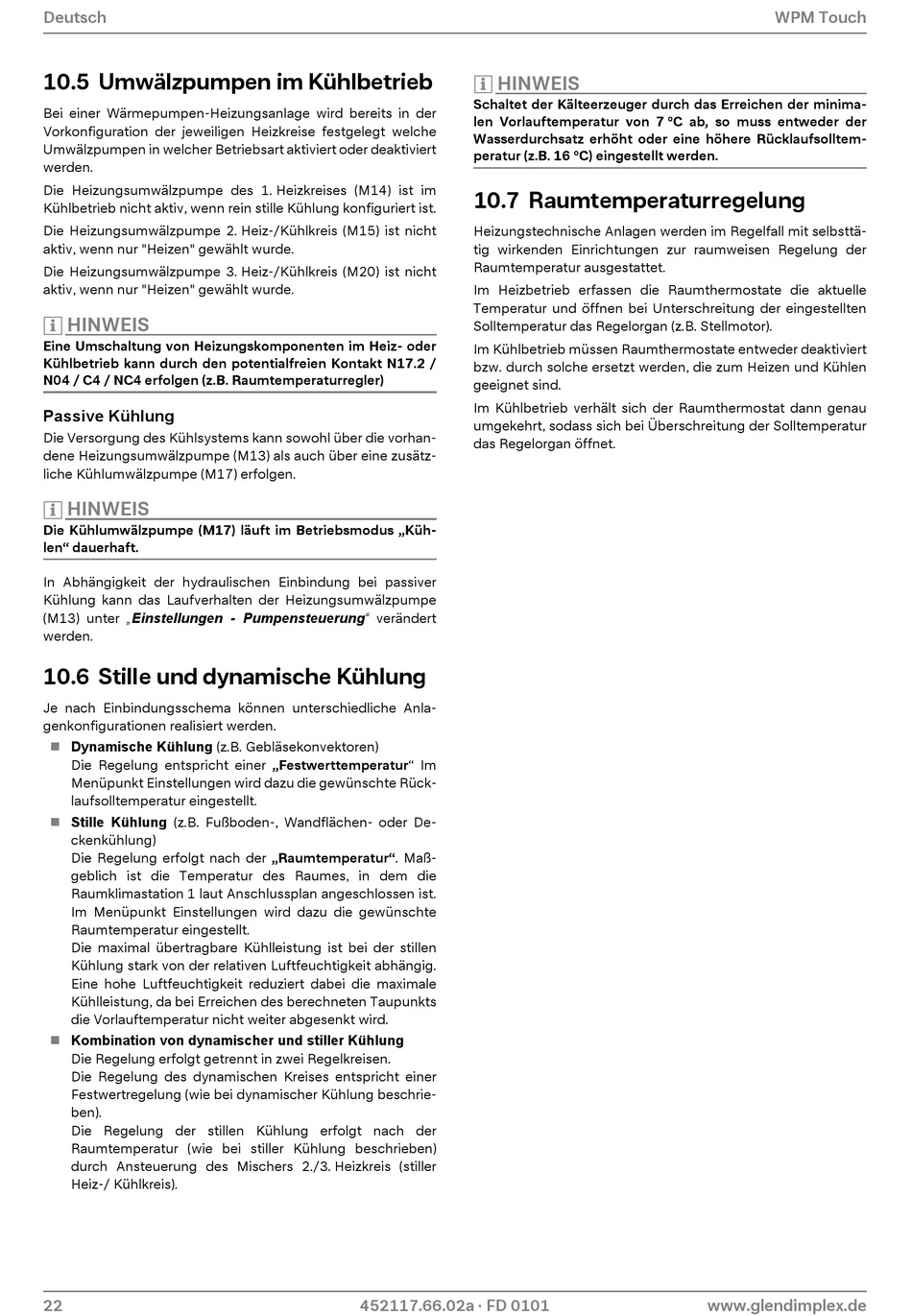

10.5 Umwälzpumpen im Kühlbetrieb
Bei einer Wärmepumpen-Heizungsanlage wird bereits in der
Vorkonfiguration der jeweiligen Heizkreise festgelegt welche
Umwälzpumpen in welcher Betriebsart aktiviert oder deaktiviert
werden.
Die Heizungsumwälzpumpe des 1. Heizkreises (M14) ist im
Kühlbetrieb nicht aktiv, wenn rein stille Kühlung konfiguriert ist.
Die Heizungsumwälzpumpe 2. Heiz-/Kühlkreis (M15) ist nicht
aktiv, wenn nur "Heizen" gewählt wurde.
Die Heizungsumwälzpumpe 3. Heiz-/Kühlkreis (M20) ist nicht
aktiv, wenn nur "Heizen" gewählt wurde.
HINWEIS HINWEIS
Eine Umschaltung von Heizungskomponenten im Heiz- oder
Kühlbetrieb kann durch den potentialfreien Kontakt N17.2 /
N04 / C4 / NC4 erfolgen (z.B. Raumtemperaturregler)
Passive Kühlung
Die Versorgung des Kühlsystems kann sowohl über die vorhan-
dene Heizungsumwälzpumpe (M13) als auch über eine zusätz-
liche Kühlumwälzpumpe (M17) erfolgen.
HINWEIS HINWEIS
Die Kühlumwälzpumpe (M17) läuft im Betriebsmodus „Küh-
len" dauerhaft.
In Abhängigkeit der hydraulischen Einbindung bei passiver
Kühlung kann das Laufverhalten der Heizungsumwälzpumpe
(M13) unter „Einstellungen - Pumpensteuerung" verändert
werden.
10.6 Stille und dynamische Kühlung
Je nach Einbindungsschema können unterschiedliche Anla-
genkonfigurationen realisiert werden.
Dynamische Kühlung (z.B. Gebläsekonvektoren)

Die Regelung entspricht einer „Festwerttemperatur" Im
Menüpunkt Einstellungen wird dazu die gewünschte Rück-
laufsolltemperatur eingestellt.
 Stille Kühlung (z.B. Fußboden-, Wandflächen- oder De-
ckenkühlung)
Die Regelung erfolgt nach der „Raumtemperatur". Maß-
geblich ist die Temperatur des Raumes, in dem die
Raumklimastation 1 laut Anschlussplan angeschlossen ist.
Im Menüpunkt Einstellungen wird dazu die gewünschte
Raumtemperatur eingestellt.
Die maximal übertragbare Kühlleistung ist bei der stillen
Kühlung stark von der relativen Luftfeuchtigkeit abhängig.
Eine hohe Luftfeuchtigkeit reduziert dabei die maximale
Kühlleistung, da bei Erreichen des berechneten Taupunkts
die Vorlauftemperatur nicht weiter abgesenkt wird.
 Kombination von dynamischer und stiller Kühlung
Die Regelung erfolgt getrennt in zwei Regelkreisen.
Die Regelung des dynamischen Kreises entspricht einer
Festwertregelung (wie bei dynamischer Kühlung beschrie-
ben).
Die Regelung der stillen Kühlung erfolgt nach der
Raumtemperatur (wie bei stiller Kühlung beschrieben)
durch Ansteuerung des Mischers 2./3. Heizkreis (stiller
Heiz-/ Kühlkreis).
22
HINWEIS
HINWEIS
Schaltet der Kälteerzeuger durch das Erreichen der minima-
len Vorlauftemperatur von 7 °C ab, so muss entweder der
Wasserdurchsatz erhöht oder eine höhere Rücklaufsolltem-
peratur (z.B. 16 °C) eingestellt werden.

10.7 Raumtemperaturregelung

Heizungstechnische Anlagen werden im Regelfall mit selbsttä-
tig wirkenden Einrichtungen zur raumweisen Regelung der
Raumtemperatur ausgestattet.
Im Heizbetrieb erfassen die Raumthermostate die aktuelle
Temperatur und öffnen bei Unterschreitung der eingestellten
Solltemperatur das Regelorgan (z.B. Stellmotor).
Im Kühlbetrieb müssen Raumthermostate entweder deaktiviert
bzw. durch solche ersetzt werden, die zum Heizen und Kühlen
geeignet sind.
Im Kühlbetrieb verhält sich der Raumthermostat dann genau
umgekehrt, sodass sich bei Überschreitung der Solltemperatur
das Regelorgan öffnet.
