BONFIGLIOLI Vectron Active Cube Serie Schnellstartanleitung Seite 11

Dimensioni in mm
Tipo kW
ACU401
ACU501
160,0...400,0
ACU601
AVVISO
Prima di disimballare l'inverter, trasportarlo il più vicino possibile al luogo d'installazione previsto.
• Rimuovere innanzitutto l'imballo di protezione.
• Avvitare i 2 golfari di sollevamento nella filettature di fissaggio previste.
• Per il sollevamento, il trasporto e il montaggio utilizzare i golfari di sollevamento e una gru. La
gru deve essere progettata per il peso dell'inverter.
05/16

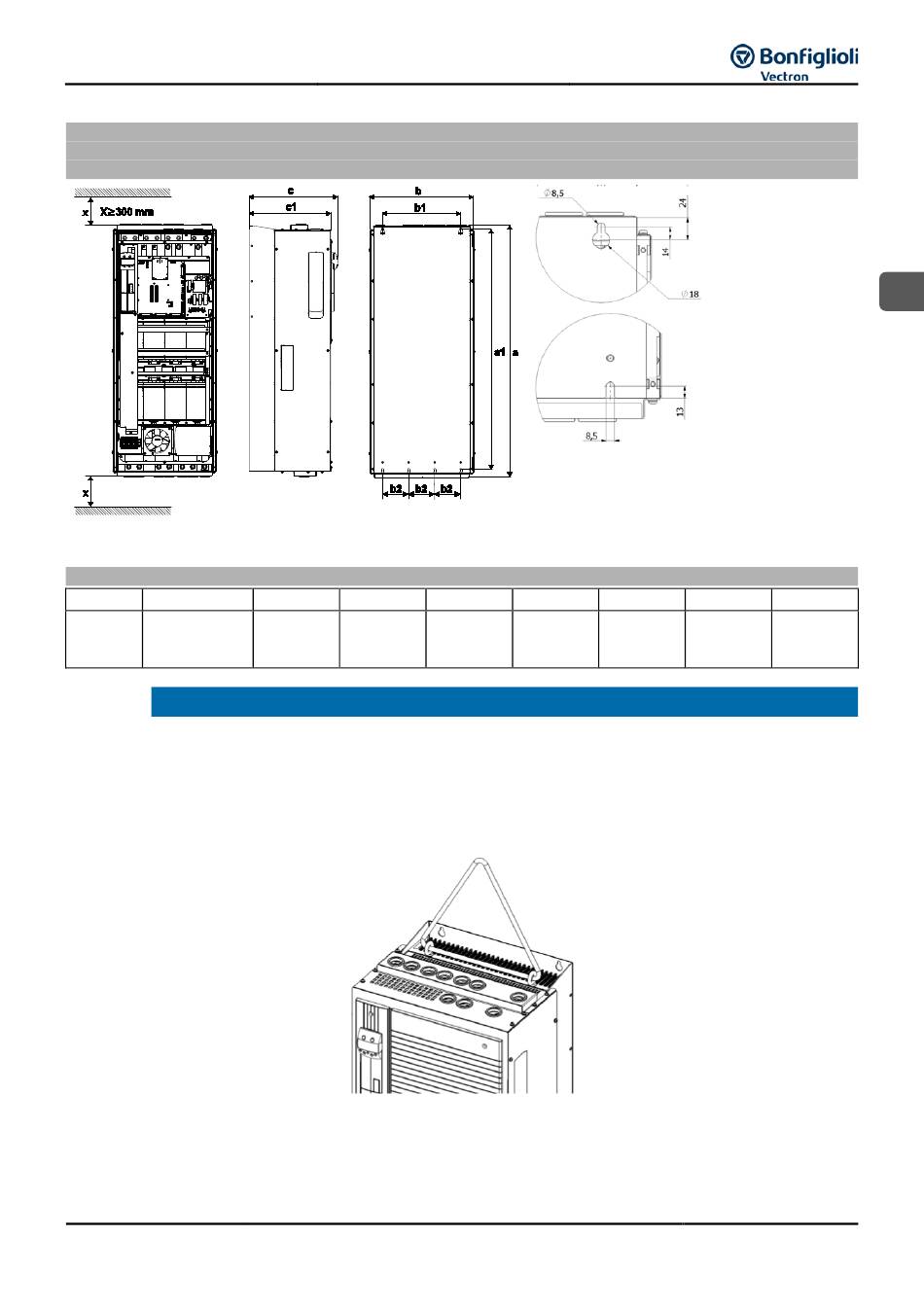

ACU401 grandezza costruttiva 8 (da 160 a 400 kW)
ACU501 grandezza costruttiva 8 (da 160 a 400 kW)
ACU601 grandezza costruttiva 8 (da 160 a 400 kW)
a b
1067 439
Quick Start Guide ACU 201, ACU 401, ACU 501, ACU 601
Il diametro dei fori di fissaggio misura 8,5 mm.
Avvitare la parete posteriore dell'dissipatore
dell'inverter sulla piastra di montaggio.
Dimensioni di montaggio in mm
c a1
375 1017 330
b1 b2 c1
110 345
I
11
