F
Type
kW
ACU401
ACU501
160,0...400,0
ACU601
REMARQUE
Avant de déballer le convertisseur de fréquence, transportez celui-ci le plus près possible de
l'emplacement d'installation prévu.
Commencez par retirer l'emballage de protection.
•
Vissez 2 oreilles de levage dans le filetage de fixation prévu à cet effet.
•
Utilisez les oreilles de levage et une grue pour le levage, le transport et l'installation. La grue doit
•
être conçue de manière à supporter le poids du convertisseur de fréquence.
140

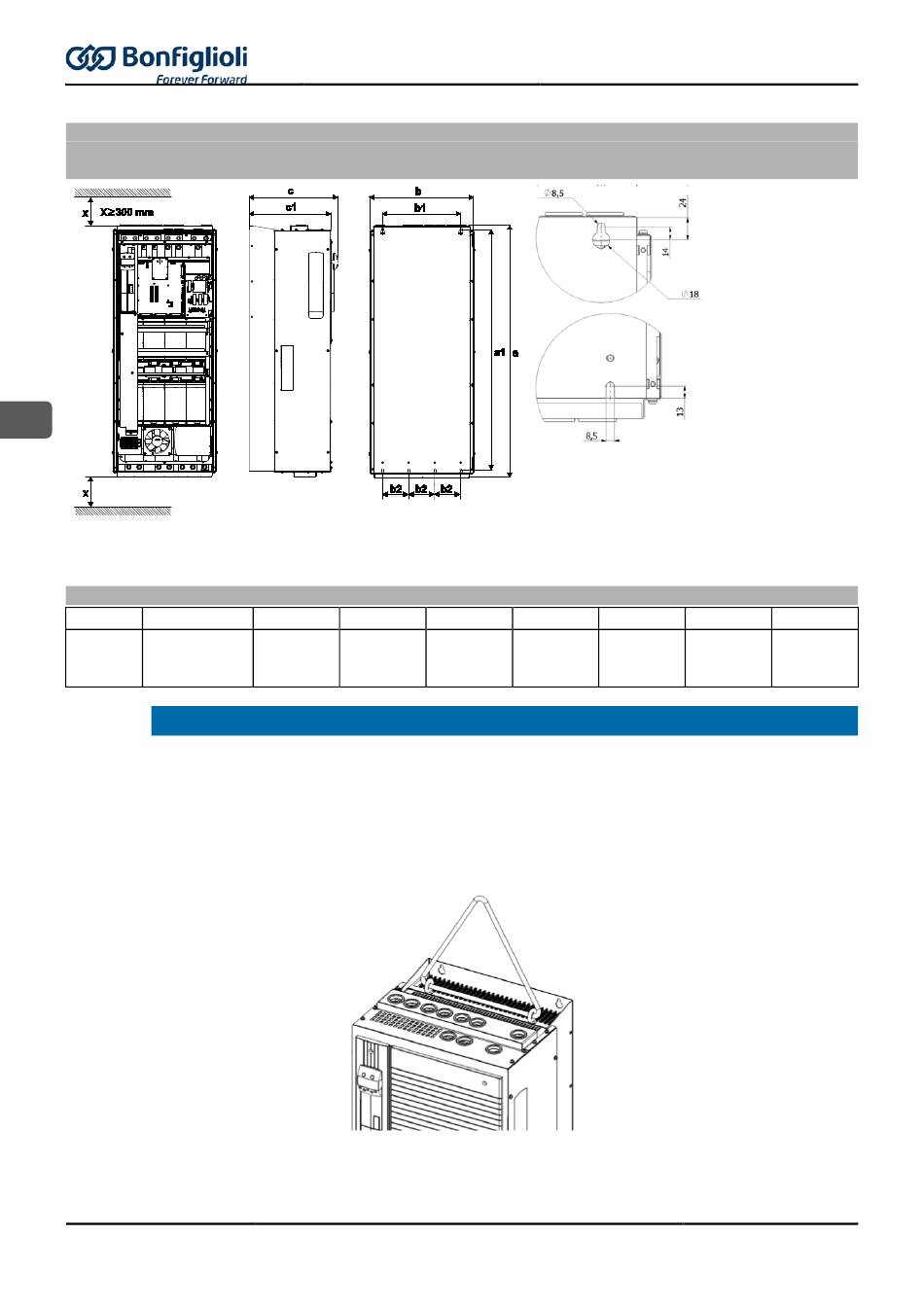

ACU401 Taille constructive 8 (160 jusqu'à 400 kW)
ACU501 Taille constructive 8 (160 jusqu'à 400 kW)
ACU601 Taille constructive 8 (160 jusqu'à 400 kW)
Dimensions en mm
a b
1067 439
Quick Start Guide ACU 201, ACU 401, ACU 501, ACU 601
Le diamètre des trous de fixation est de
8,5 mm.
Visser la paroi arrière du refroidisseur du
convertisseur à la plaque de montage.
Cote de montage en mm
c a1
375 1017 330
b1 b2 c1
110 345
