4.1.2 ACU201 (da 4,0 a 9,2 kW) e 401 (5,5 e 15,0 kW)

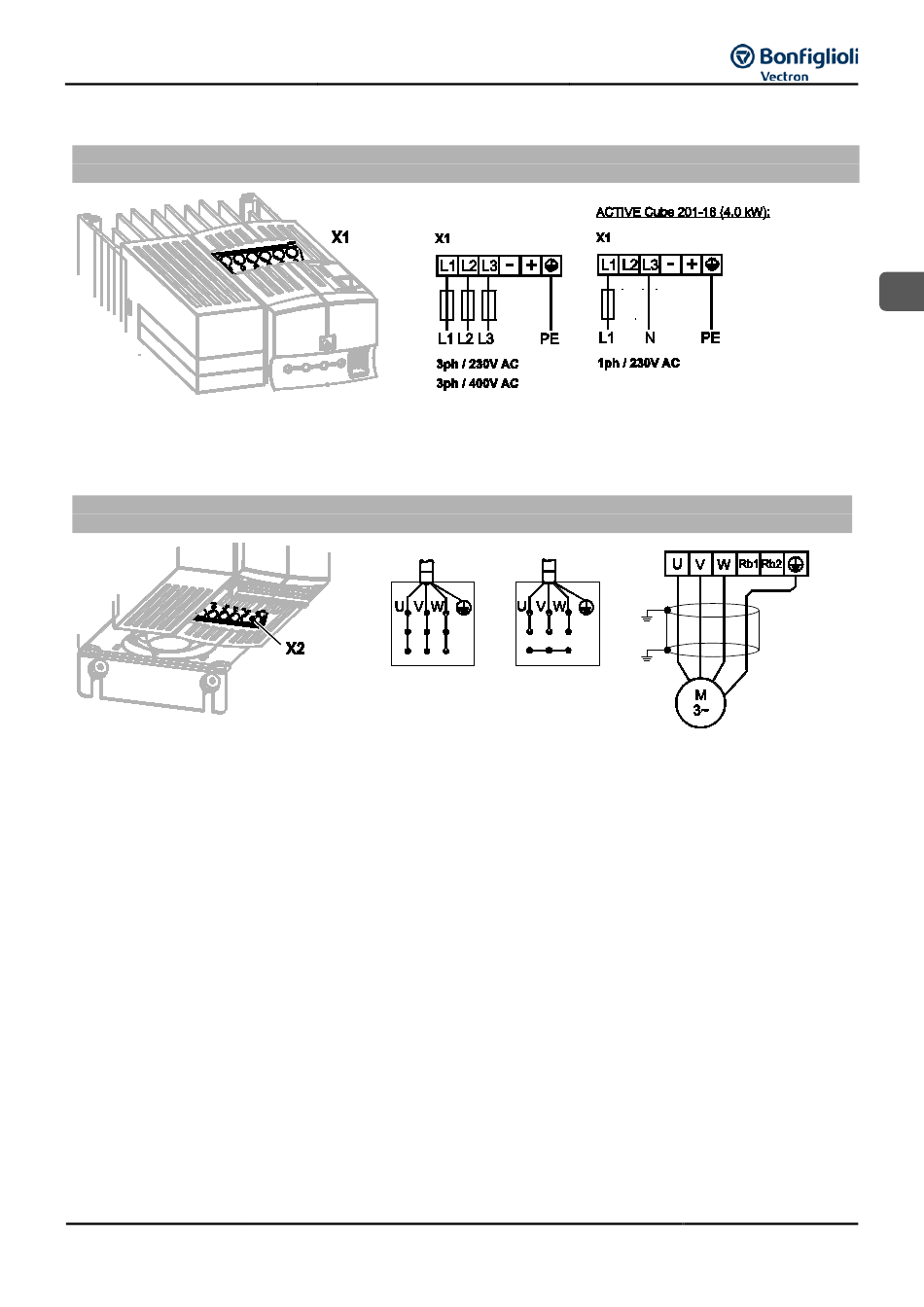

Allacciamento alla rete
ACU201 (da 4,0 a 9,2 kW) e ACU401 (5,5 e 15,0 kW)
ACU 201-18 (4,0 kW): possibilità di collegamento monofase e trifase
ACU 201-19 (5,5 kW) e superiore: possibilità di collegamento trifase
Collegamento motore
ACU201 (da 4,0 a 9,2 kW) e ANG 410 (5,5 e 15,0 kW)
Per il collegamento del conduttore di protezione del cavo di rete e del cavo del motore utilizzare le possibilità di
collegamento previste dai morsetti X1 e X2. Non sono consentite altre possibilità di collegamento per il condutto-
re di protezione del cavo di rete e del cavo del motore.
Per collegare il reostato di frenatura utilizzare i morsetti R
05/16
Circuito a triangolo
Quick Start Guide ACU 201, ACU 401, ACU 501, ACU 601
Circuito a stella
e R .
b1 b2
I
15
