3. Installation du système
3.9 Entrées/sorties GPIO
96 96
Downloaded from www.Manualslib.com
Le ControlSpace ™ inclut une carte GPIO/RS232 (voir également le chapitre 3.2).
Les GPIO servent à activer le routeur de messages ou le couplage de salles. Avec les 8 contacts d'entrée et
le routeur configurable, il est possible de créer 8 zones. Les contacts sont déclenchés en appliquant 24 VDC
entre le contact spécifique et la broche de masse commune.
Caractéristiques
• 8 entrées isolées
• 1 sortie isolée
• Les entrées sont utilisées pour l'acheminement des messages et le couplage de salles
• La sortie collecteur ouvert est activée lorsqu'une des huit entrées est activée

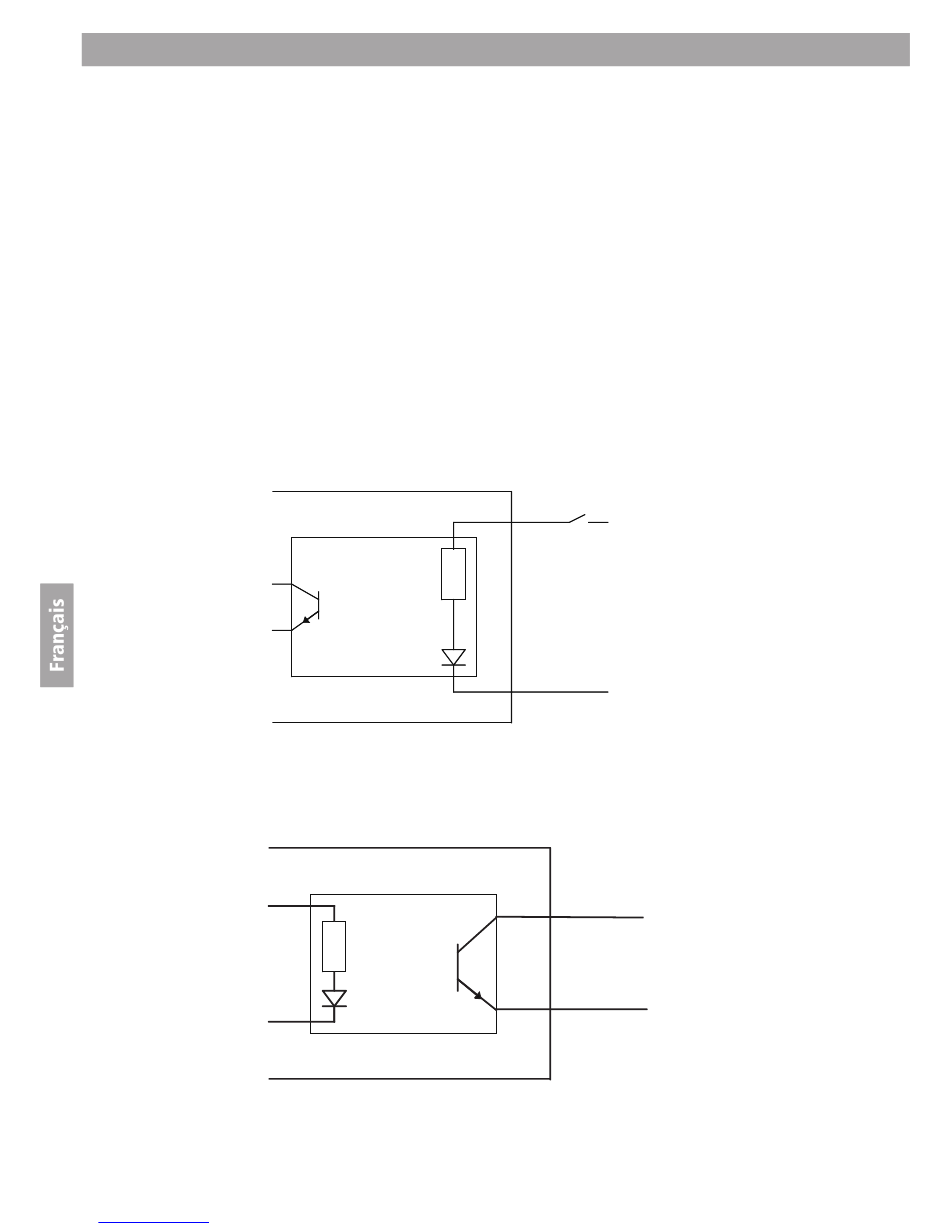

Schéma de câblage des 8 contacts d'entrée
AMS-8
Schéma de câblage de la sortie collecteur ouvert
AMS-8
manuals search engine
Entrée 1.8
1.8 24V
Masse
10
Collecteur ouvert
9
50 mA max.
Masse
10
