3. Installazione del sistema

3.5 Layout di sistema

Cavo audio/microfono
112 112
Downloaded from www.Manualslib.com

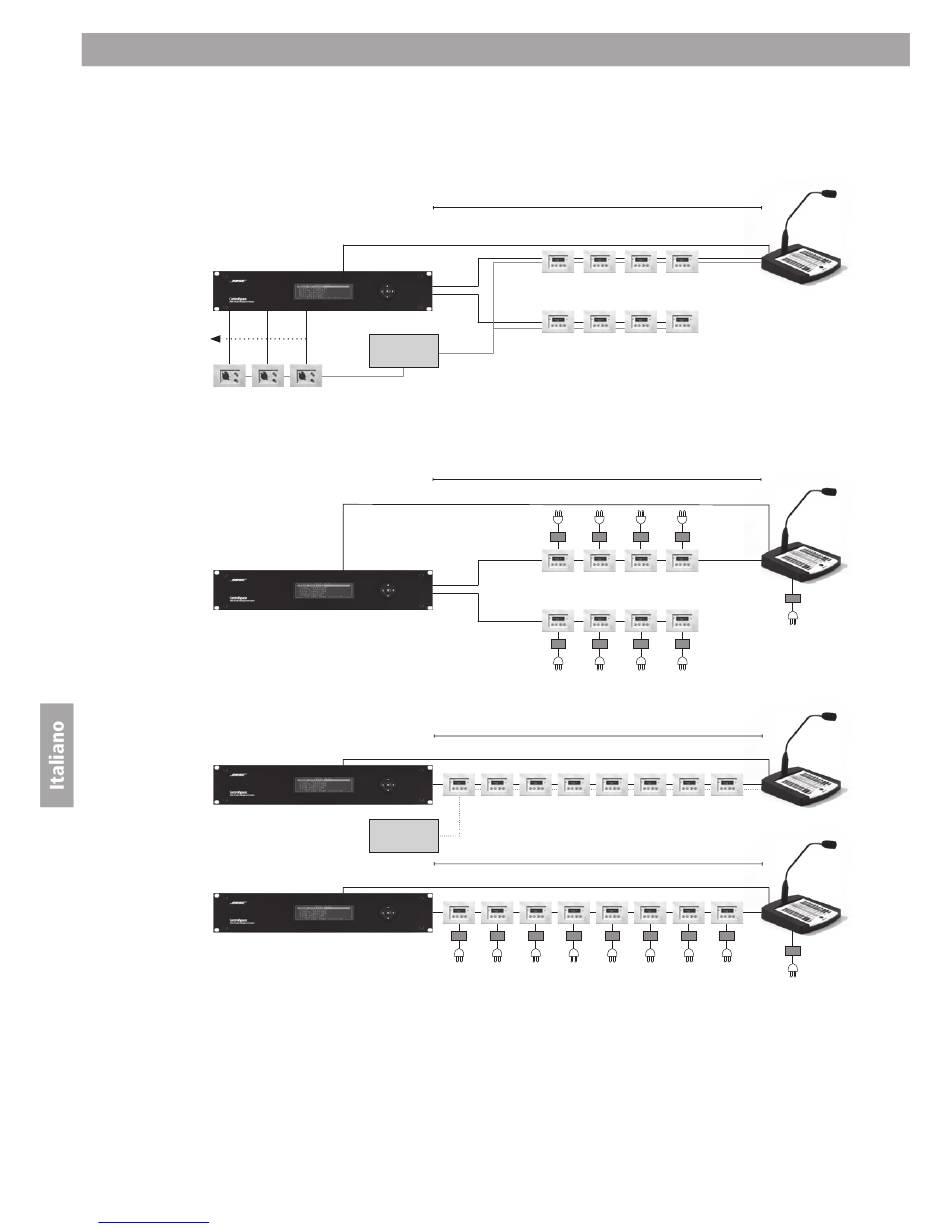

Due linee di comunicazione RS485 e un alimentatore centrale:
Alimentatore
24 V DC 2-7 A
Due linee di comunicazione RS485 e alimentatori locali:
Una linea di comunicazione in configurazione a margherita/RS485 limita
la distanza massima:
Alimentatore
24 V DC 2-7 A
oppure:
NOTA:
*
Inserisca il jumper di terminazione sull'ultima interfaccia utente (CS-WC o
CS-PP), situata al termine delle singole linee di comunicazione RS485.
