Anslutningar Till Väggreglage; Anslutningar Till Den Lokala Ingångsmodulen - Bose ControlSpace AMS-8 Sicherheitshinweise & Installationshandbuch

3. Systeminstallation

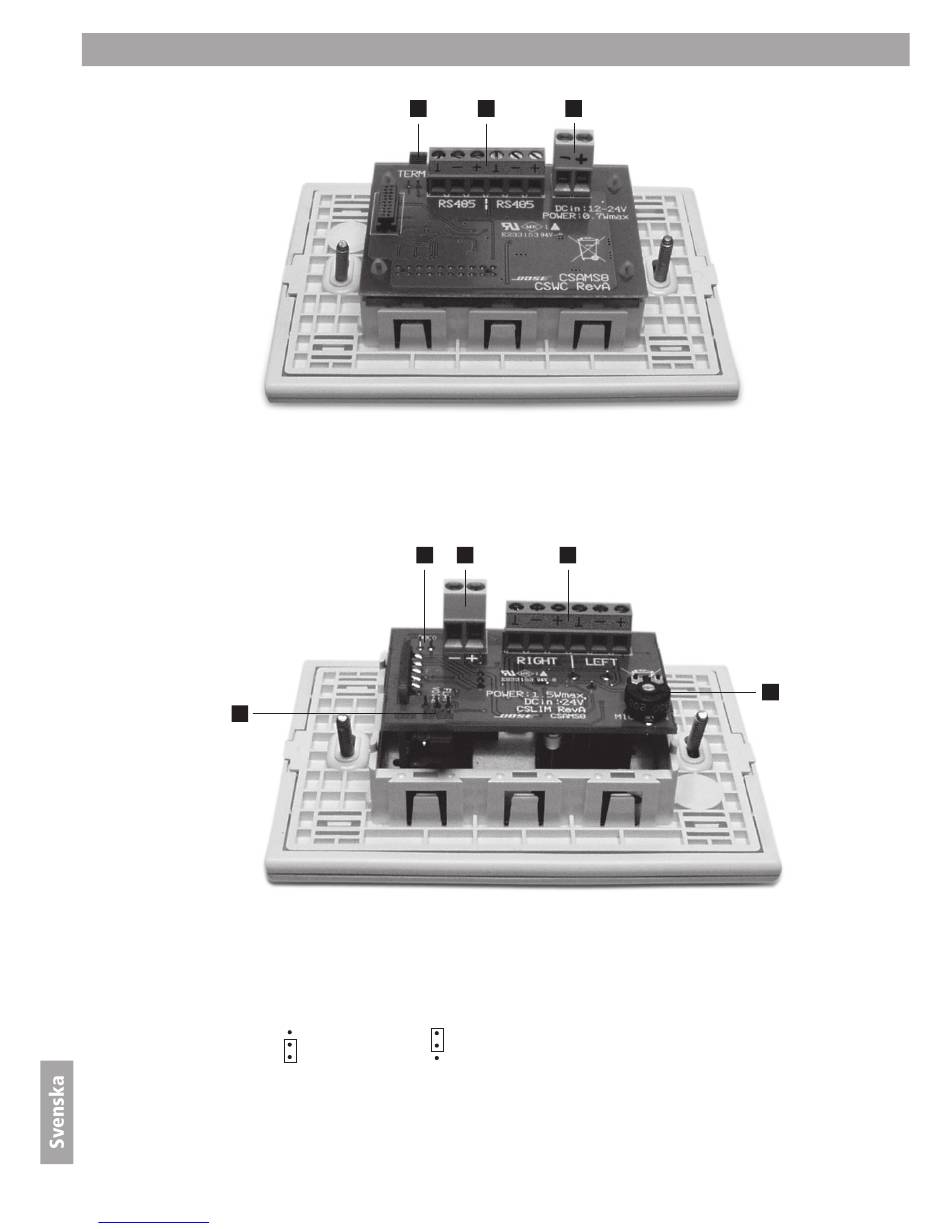

3.6 CS-WC kopplingar
3.7 CS-LIM-anslutningar
174
Downloaded from www.Manualslib.com
1. Termineringsbygel, se OBS! i kapitel 3.5
2. RS485-kontakt
3. Strömförsörjningskontakt
3
1. CS-LIM är utrustad med en justeringsanordning för mikrofonförstärkning. Vrid justeringsanordningen
moturs för att minska förstärkningen till ett minimum på 32dB. Vrid justeringsanordningen moturs för
att öka förstärkningen till ett maximum på 66dB. Fabriksinställningen för förstärkning är 38dB.
2. För att ändra CS-LIM från stereo till mono behöver den här bygeln ställas in.
3. För att aktivera en röst EQ för mikrofoningången måste bygeln flyttas från 'FLAT' till 'VOICE'
voice
= rak återgivning
flat
4. Stereo, anslutning balanserad utgångslinje.
5. Strömförsörjningskontakt
manuals search engine
1 2 3
2 5 4
voice
= röst EQ
flat
1
