3. Installation du système
3.5 Architecture du système
Câble audio/microphone
92 92
Downloaded from www.Manualslib.com

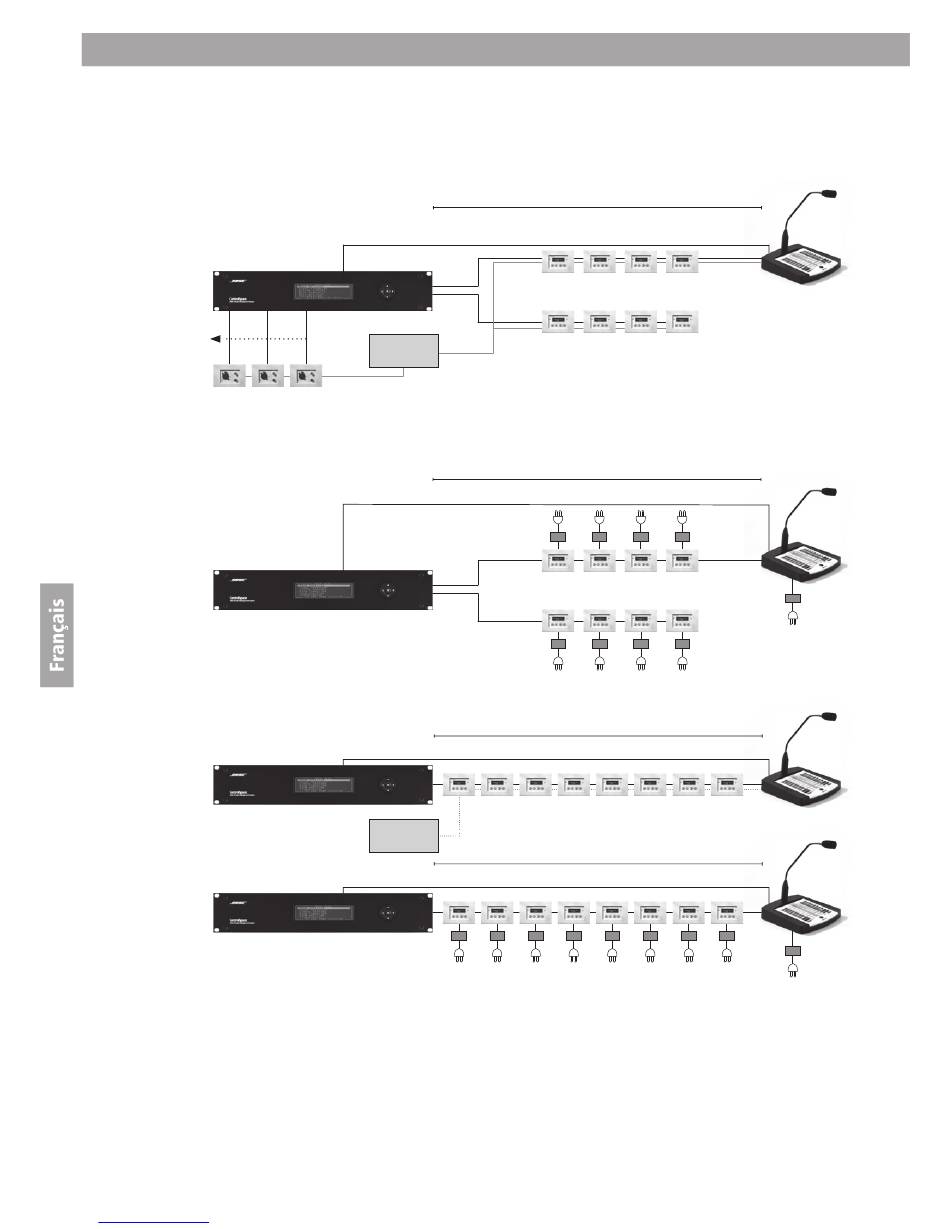

Deux lignes de communication RS485 et une alimentation centrale :
Alimentation
24VDC 2,7A
Deux lignes de communication RS485 et alimentations locales :
Une ligne de communication RS485 en chaîne, limite la distance maximale :
Alimentation
24VDC 2,7A
Ou
REMARQUE :
*
Le cavalier de terminaison doit être placé sur la dernière interface utilisateur (CS-WC ou CS-PP), située à
l'extrémité de chaque ligne de communication RS485.
