3. Instalación del sistema
3.9 Entradas/salidas generales (GPIO)
76 76
Downloaded from www.Manualslib.com
ControlSpace ™ incluye una tarjeta GPIO/RS232 (véase también el capítulo 3.2).
Las tarjetas GPIO se utilizan para activar el distribuidor de mensajes o la combinación de estancias. Con
los contactos de 8 entradas y el distribuidor configurable se pueden crear ocho zonas. Los contactos se
activan aplicando 24 V CC entre el contacto específico y la patilla de masa común.
Características
• 8 entradas aisladas
• 1 salida aislada
• Las entradas se utilizan para la distribución de mensajes y la combinación de habitaciones
• La salida de colector abierto se activa cuando se activa una de las ocho entradas

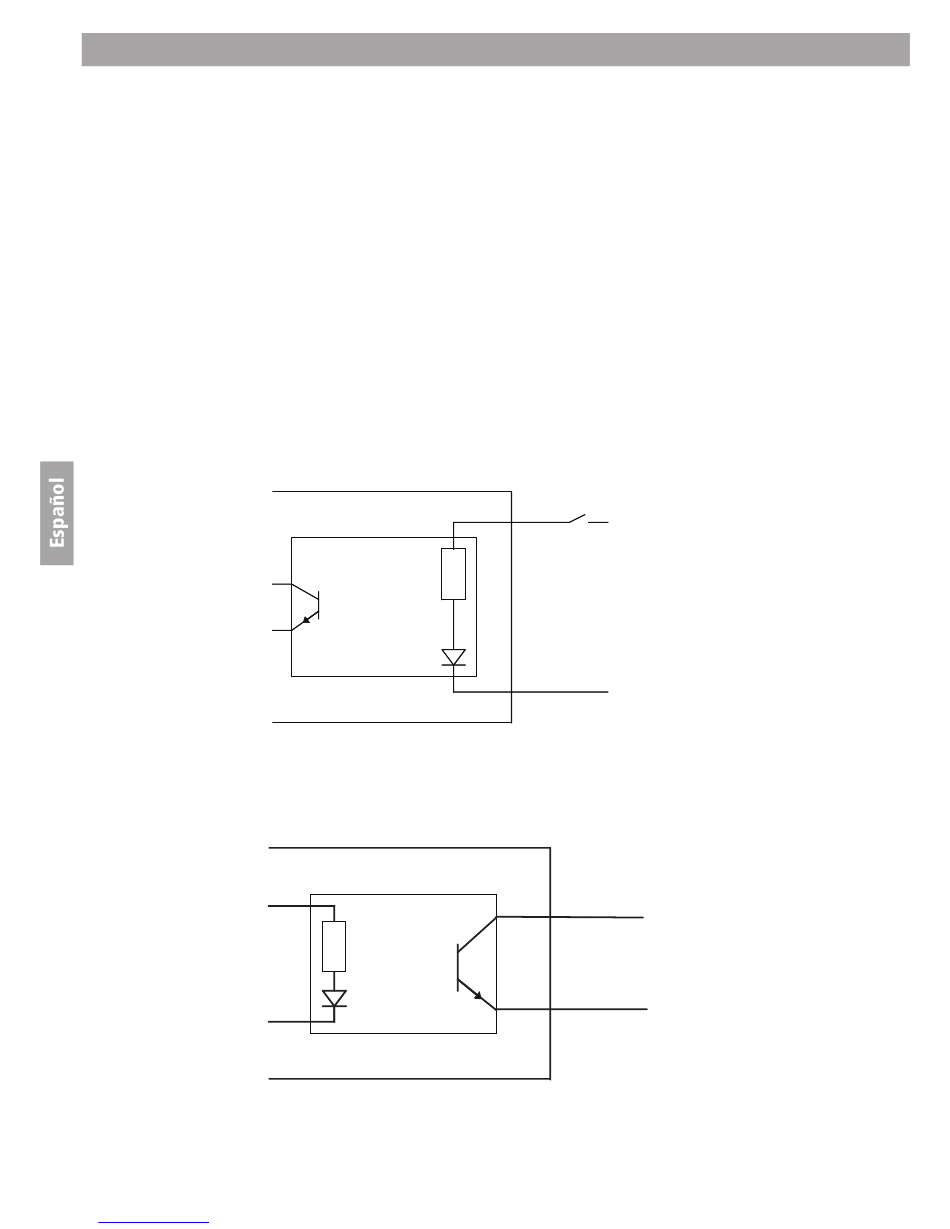

Diagrama de cableado de los 8 contactos de entrada
AMS-8
Diagrama de cableado de la salida de colector abierto
AMS-8
manuals search engine
Entrada 1.8
1.8 24V
Masa común
10
Colect. abierto
9
Máx 50mA
Masa común
10
