3. Instalación del sistema

3.5 Diagramas del sistema

Cable de audio/micr.
72 72
Downloaded from www.Manualslib.com

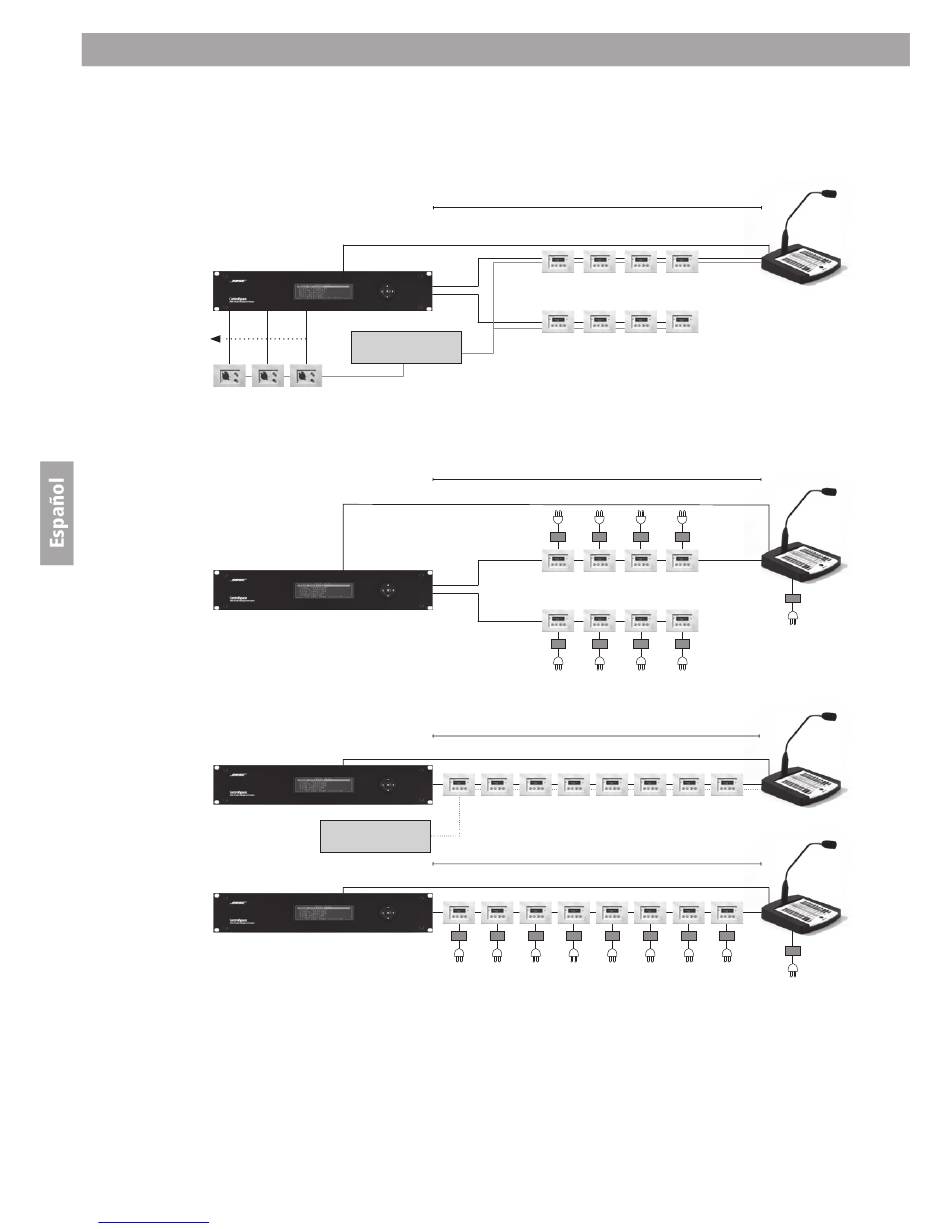

Dos líneas de comunicación RS485 y una fuente de alimentación central:
Fuente de Alimentación
24VDC 2,7A
Dos líneas de comunicación RS485 y fuentes de alimentación local:
Una línea de comunicación en cadena/RS485 limita la distancia máxima:
Fuente de Alimentación
24VDC 2,7A
O:
NOTA:
*
El puente de terminación debería colocarse en la última interfaz de usuario (CS-WC o CS-PP),
ubicada al final de cada línea de comunicación RS485.
manuals search engine
Máx. 600 m (longitud total)
Cable de audio/micrófono
RS-485
RS-485
Máx. 600 m (longitud total)
Cable de audio/micrófono
PSU
RS-485
RS-485
Máx. 450 m
Cable de audio/micrófono
Max. 450 m
Cable de audio/micrófono
*
*
*
PSU
*
*
*
PSU
