3.8 Conexiones CS-PP
Downloaded from www.Manualslib.com
4
5

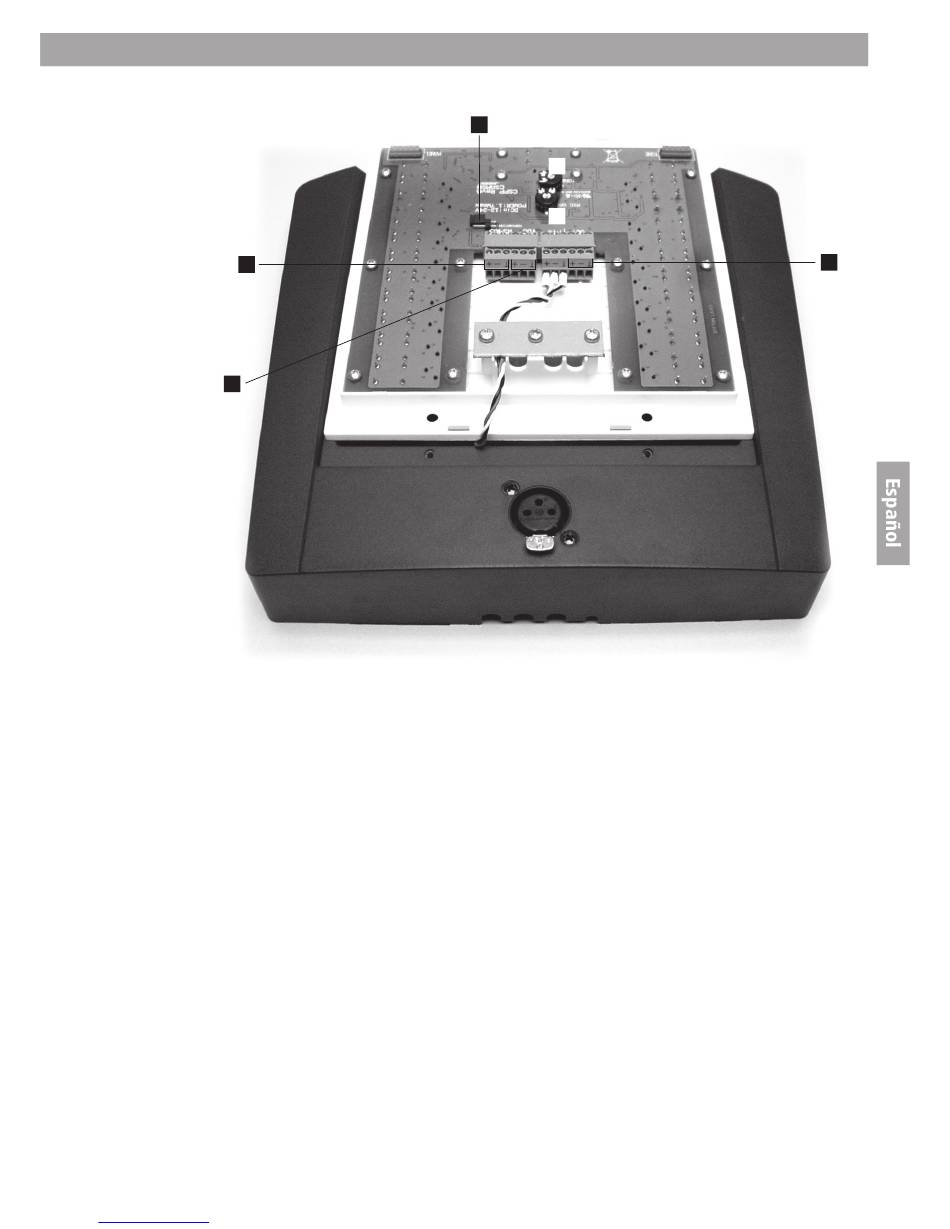

El CS-PP está equipado con un regulador de ganancia del micrófono y un regulador de ganancia de timbre
(señal de atención). Para regular ambas ganancias y conectar el CS-PP se debe retirar la tira de plástico
(sobre la placa frontal del CS-PP) y retirar los cuatro tornillos y el panel frontal del la carcasa. Los dos
reguladores se encuentran en la parte inferior del panel.
1. Ganancia de micrófono: gire el regulador en sentido contrario a las agujas del reloj para disminuir
la ganancia hasta un mínimo de 32,6 dB. Gire el regulador en el sentido de las agujas del reloj para
aumentar la ganancia hasta un máximo de 60,1 dB. La configuración de ganancia de fábrica es de 38 dB.
2. Ganancia de timbre: utilice el regulador para aumentar o reducir el nivel de la señal de timbre.
3. Puente de terminación, véase NOTA en el capítulo 3.5.
4. Conector RS485.
5. Conector de la fuente de alimentación.
6. Conector de salida de línea equilibrada.
