3.4 Connessioni delle interfacce utente

4 5
1 2
Downloaded from www.Manualslib.com
Alimentazione
Tensione
Corrente
Alimentatore
consigliato*
Cavi RS485**
Distanza max.
Terminazione***
Tipo di cavo
Cavo consigliato
Cavo audio
* Nota: se non utilizza l'alimentatore sopra indicato, qualsiasi altro alimentatore che si intenda usare in
Europa deve essere conforme allo standard EN/IEC 60950.
** Cavo RS485 consigliato
I componenti devono sempre essere collegati in configurazione a margherita (piuttosto che a stella o di
altro tipo). Si accerti di separare il cavo dati dal cavo di alimentazione (>50 V) nella passerella porta-cavi o
in qualsiasi altro dispositivo passa cavi.
*** Terminazione
Il jumper di terminazione deve essere inserito sull'ultima interfaccia utente (CS-WC o CS-PP), situata al
termine delle singole linee di comunicazione RS485.

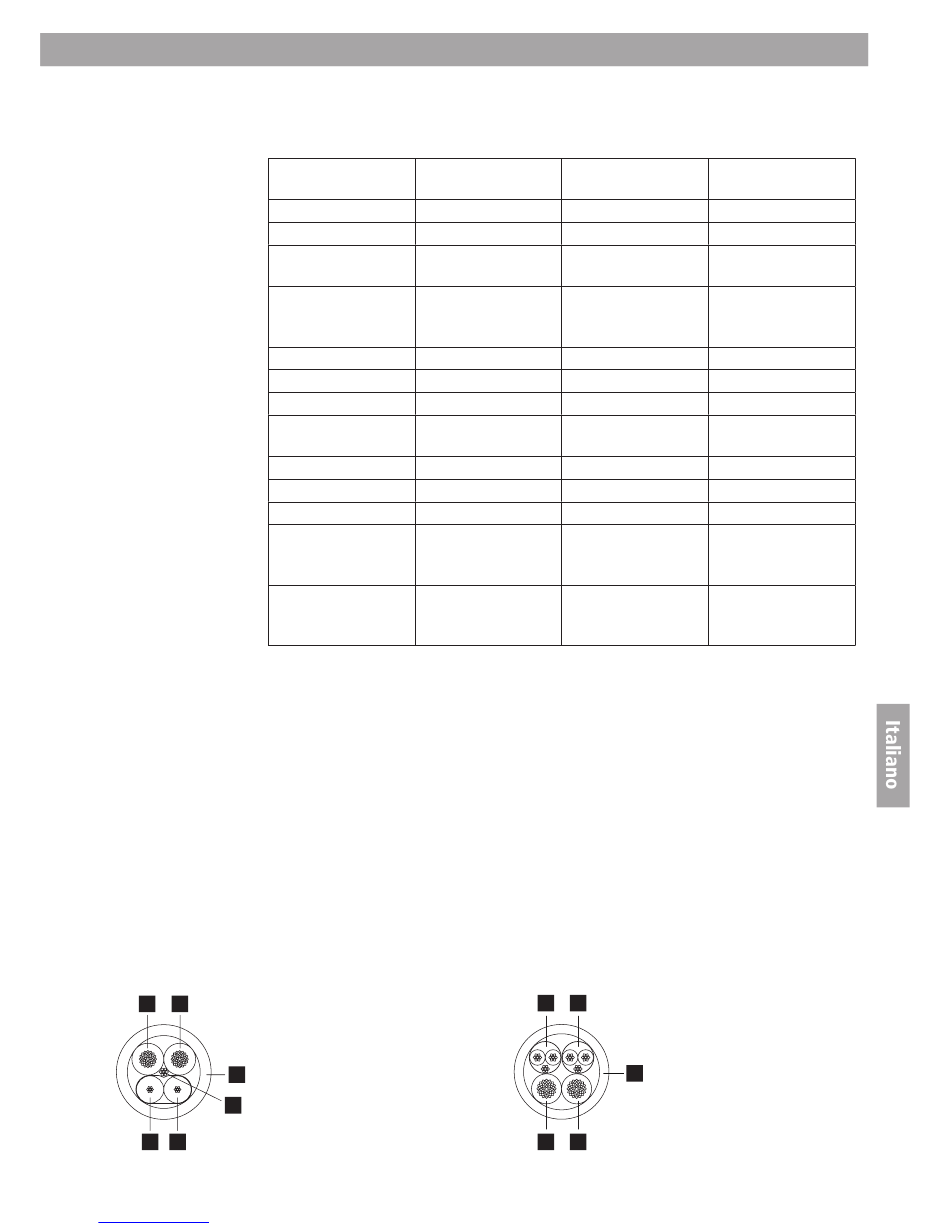

Cavo alimentazione/comunicazione
CS AMS-8
1. Blu = comunicazione RS485 "+"
6
2. Trasparente = comunicazione RS485 "–"
3. Filo di continuità = comunicazione RS485 "GND"
3
4. Rosso = alimentazione "24 V DC"
5. Nero = alimentazione "terra"
6. Guaina blu
manuals search engine
Controller da parete Pannello di paging
ControlSpace AMS-8 ControlSpace
™
12-24 V CC, +/-20% 12-24 V CC, +/-10%
@ 12 V CC 50 mA @ 12 V CC 140 mA
@ 24 V CC 30 mA @ 24 V CC 70 mA
Aliment. stabilizzato Aliment. stabilizzato
24 V CC, 2,7 A 24 V CC, 2,7 A
BOSE CS AMS-8 BOSE CS AMS-8
600 m 600 m
120 ohm 120 ohm
1 cavo schermato a 1 cavo schermato a
doppini intrecciati doppini intrecciati
Cap. nom. 40 pF/m Cap. nom. 40 pF/m
Imp. nom. 124 ohm Imp. nom. 124 ohm
Att. nom. 2 dB @ 1 MHz Att. nom. 2 dB @ 1 MHz Non applicabile
Cavo alim./comunic. Cavo alim./comunic.
BOSE CS AMS-8 BOSE CS AMS-8
per CS-WC/CS-PP per CS-WC/CS-PP
Non applicabile Cavo mic/linea
standard, passa cavi
1 2
3 4
3. Installazione del sistema
Modulo di input locale
AMS-8 ControlSpace
™
24 V CC, +5%/-10%
@ 24 V CC 60 mA
Aliment. stabilizzato
24 V CC, 2,7 A
BOSE CS AMS-8
Non applicabile
Non applicabile
Non applicabile
Non applicabile
Non applicabile
Non applicabile
Cavo alimentazione/
audio BOSE CS AMS-8
per CS-LIM
Cavo alimentazione/audio
CS AMS-8
1. Giallo = cavo linea bilanc. (schermato)
5
2. Verde = cavo linea bilanc. (schermato)
3. Rosso = alimentazione "24 V DC"
4. Nero = alimentazione "terra"
5. Guaina gialla
AMS-8
™
