3. Systeeminstallatie

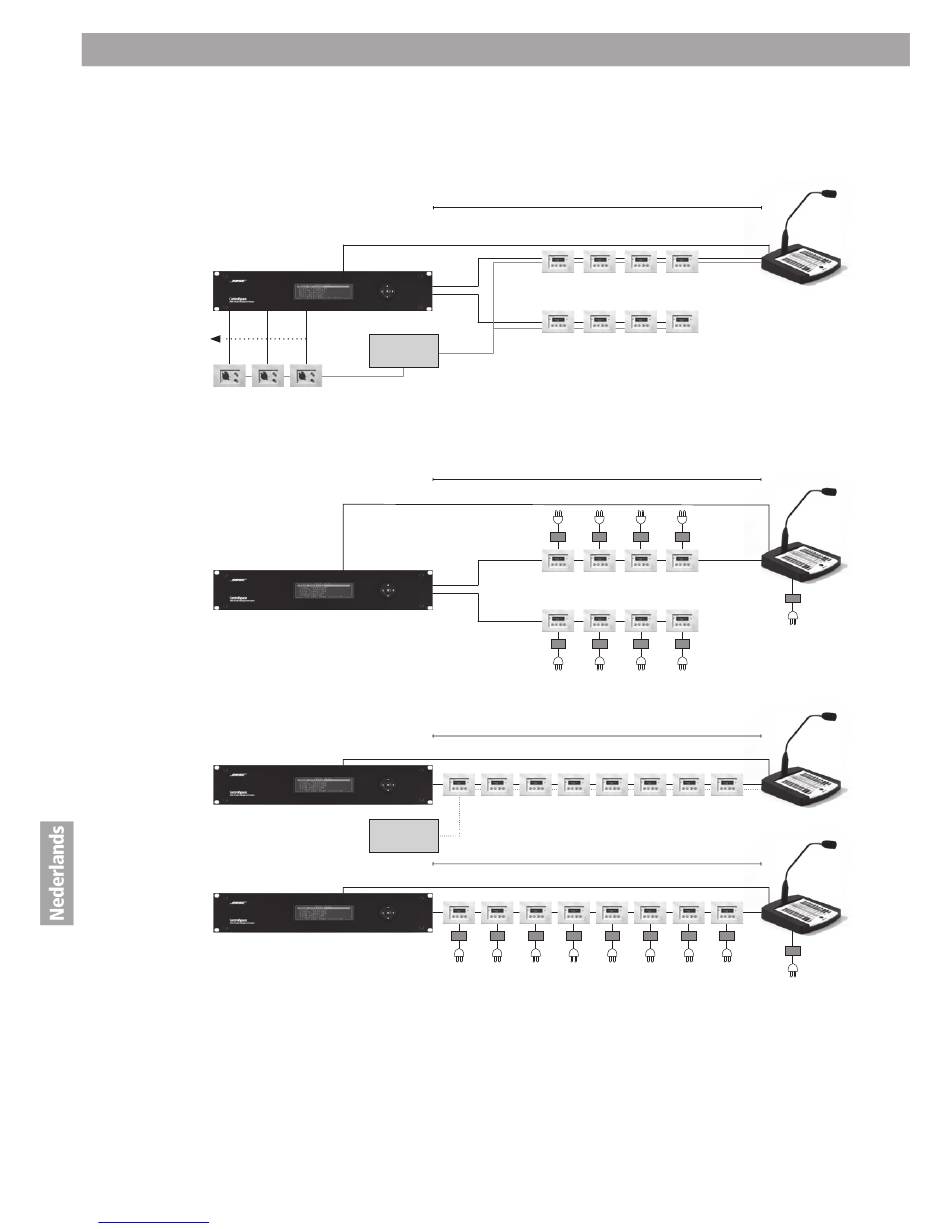

3.5 Systeemindelingen

Audio-/microfoonkabel
132 132
Downloaded from www.Manualslib.com
Twee RS485-communicatielijnen en een centrale voedingsbron:
Voedingsbron
24VDC 2-7A
Twee RS485-communicatielijnen en lokale voedingsbronnen:
Eén seriële of RS485-communicatielijn beperkt de maximumlengte:
Voedingsbron
24VDC 2-7A
Of:
OPMERKING:
*
De jumper voor afsluiting moet op de laatste gebruikersinterface (CS-WC of CS-PP) worden geplaatst, aan het
einde van elke RS485-communicatielijn.
manuals search engine
Max. 600 m (totale lengte)
Audio-/microfoonkabel
RS-485
RS-485
DC 24 V
input
Max. 600 m (totale lengte)
Audio-/microfoonkabel
Voeding
RS-485
RS-485
Voeding
Max. 450 m
Audio-/microfoonkabel
Max. 450 m
Audio-/microfoonkabel
*
*
*
Voeding
*
*
*
Voeding
