3. Installation af systemet

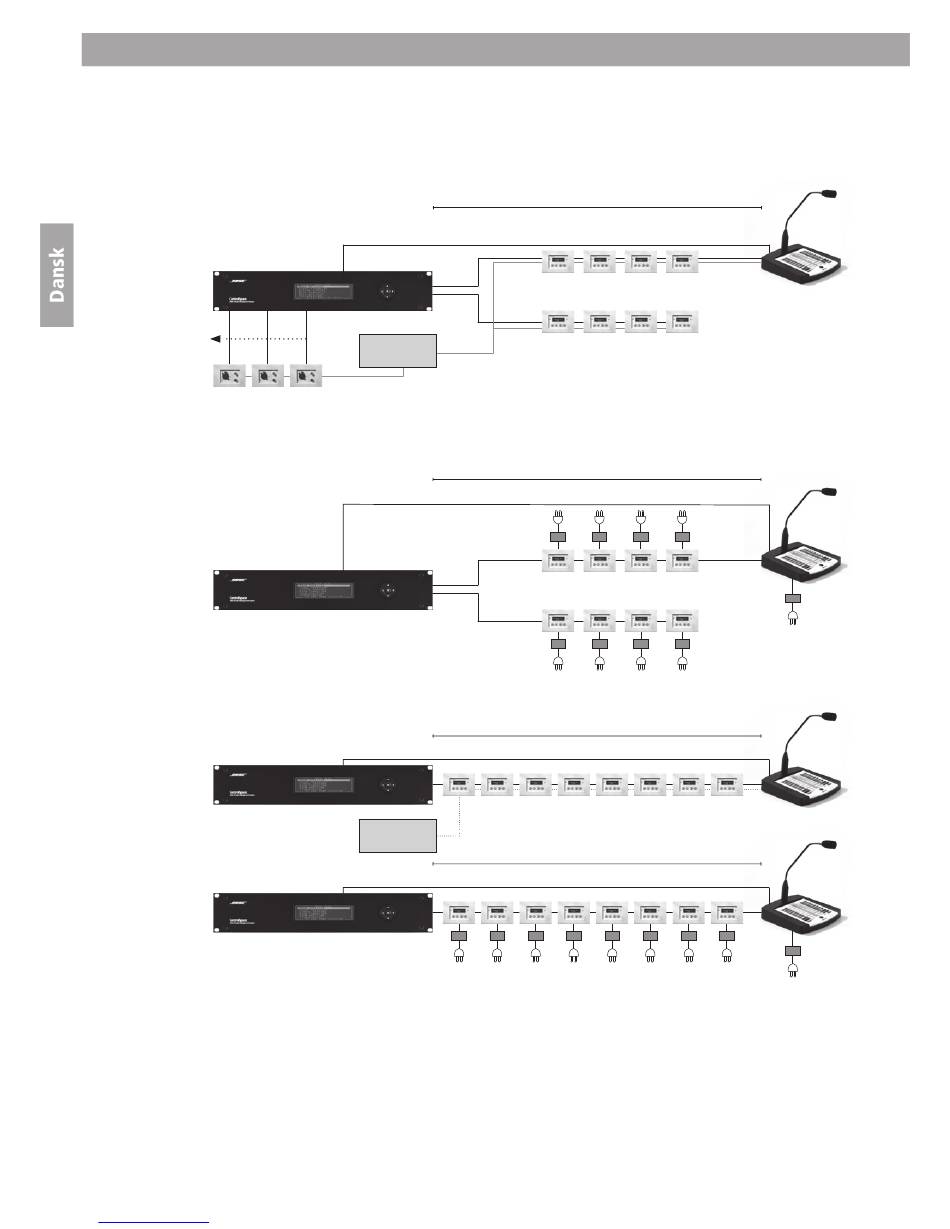

3.5 Systemopbygning

Mikrofonkabel
32 32
Downloaded from www.Manualslib.com
To RS485-kommunikationslinjer og en central strømforsyning:
Strømforsyning
24VDC 2-7A
To RS485-kommunikationslinjer og lokale strømforsyninger:
En serieforbundet/RS485-kommunikationslinje begrænser maksimumafstanden:
Strømforsyning
24VDC 2-7A
eller:
BEMÆRK!
*
Slutjumperen skal placeres på det sidste betjeningspanel (CS-WC eller CS-PP), der sidder på hver af
RS485-kommunikationslinjerne.
manuals search engine
Maks. 600 m (samlet længde)
Mikrofonkabel
RS-485
RS-485
DC 24V
input
Maks. 600 m (samlet længde)
Mikrofonkabel
Strømforsyning
RS-485
RS-485
Strømforsyning
Maks. 450 m
Mikrofonkabel
Maks. 450 m
Mikrofonkabel
*
*
*
*
Strømforsyning
*
*
Strømforsyning
