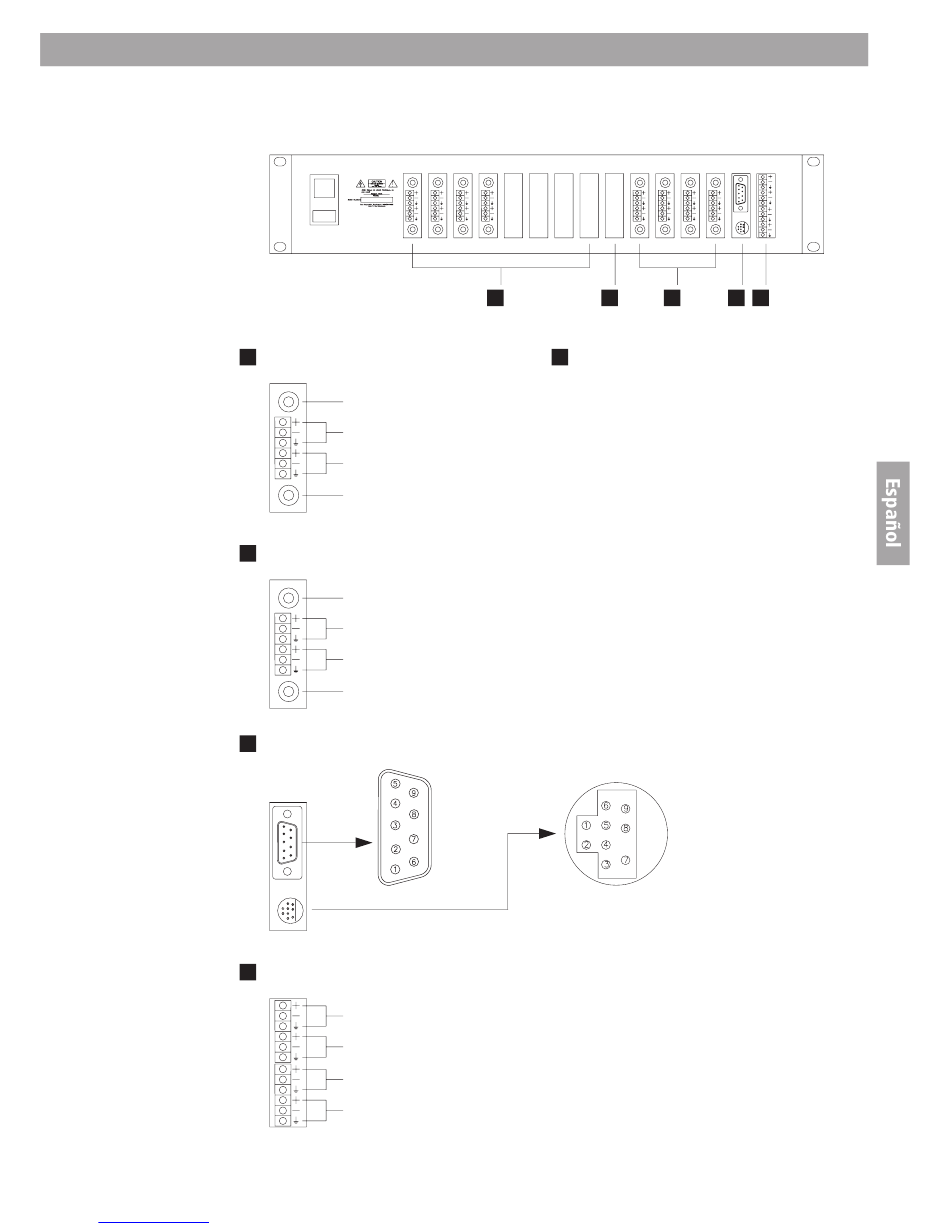

3.2 Panel trasero del ControlSpace
Downloaded from www.Manualslib.com
™
1 Entrada de línea (1-16)
CS TIC
Entrada conector RCA
(Nivel de línea desbalanceada)
Entrada conector en Euro Block 3-pin
(Nivel de línea balanceada)
Entrada conector en Euro Block 3-pin
(Nivel de línea balanceada)
Entrada conector RCA
(Nivel de línea desbalanceada)
3 Salida de Línea (1-8)
CS TOC
Salida conector RCA
(Nivel de línea desbalanceada)
Salida conector en Euro Block 3-pin
(Nivel de línea balanceada)
Salida conector en Euro Block 3-pin
(Nivel de línea balanceada)
Salida conector RCA
(Nivel de línea desbalanceada)
4 Tarjeta RS232 & GPIO Cierres de Contacto
DB Hembra
5 Tarjeta RS485
Rack Link 1 (alta velocidad)
Rack Link 2 (alta velocidad)
CS-WC & CS-PP Bus 1 (baja velocidad)
CS-WC & Bus 2 (baja velocidad)
manuals search engine
AMS-8
1
2
Puerto RS232 cable
apantallado Pin a Pin
(20 metros max.)
2. TX
3. RX
4. GND
3. Instalación del sistema
2 3 4 5
Audio Link Card slot
Slot para la tarjeta Audio Link Card que permite unir
dos ControSpace AMS-8 Audio Management Systems.
Solo se puede colocar una por sistema y en la unidad
principal. Incorpora las conexiones necesarias para
el Audio Link Cable, un set puede enviar a la segunda
unidad 4 fuentes de entrada
GPIO pinout:
Contacto 1: Zona 6
Contacto 2: Zona 4
Contacto 3: Zona 3
Contacto 4: Zona 2
Contacto 5: Zona 1
Contacto 6: Zona 7
Contacto 7: Zona 8
Contacto 8: Zona 5
Contacto 9: Salida
Contacto 10: Común
