3.8 CS-PP-aansluitingen
Downloaded from www.Manualslib.com
4
5

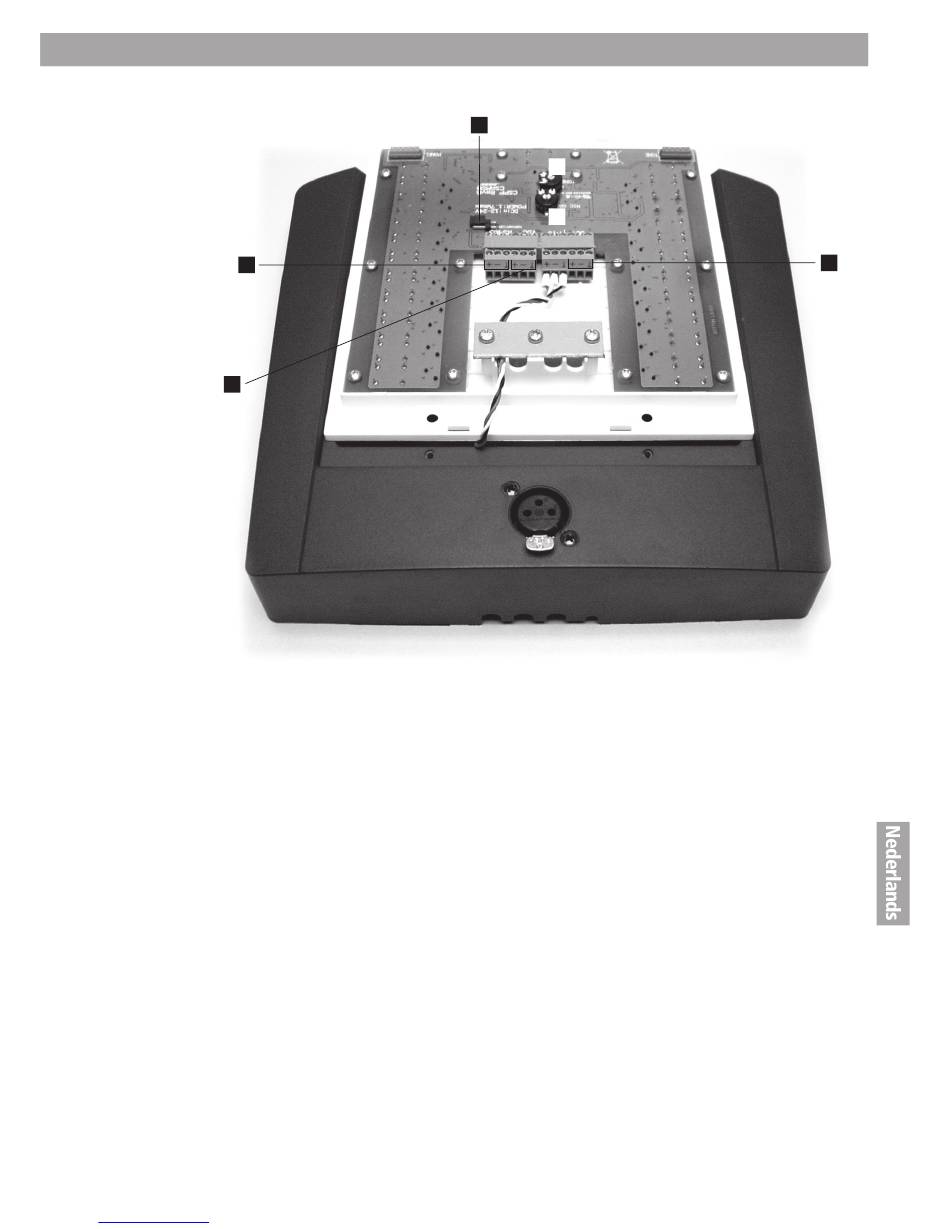

De CS-PP is uitgerust met een instelpotmeter voor microfoonvolume en een instelpotmeter voor het
oproepsignaal. Als u beide instelpotmeters wilt instellen en de CS-PP wilt aansluiten, moet u de plastic
afdekplaat (boven aan het voorpaneel van de CS-PP) verwijderen. Verwijder vervolgens de 4 schroeven en
til het voorpaneel uit de behuizing. De twee instelpotmeters bevinden zich onder aan het paneel.
1. Microfoonvolume: Draai de instelpotmeter linksom om het volume te verlagen naar de minimumwaarde
van 32 dB of rechtsom om het volume te verhogen naar de maximumwaarde van 66 dB. De
fabrieksinstelling is 38 dB.
2. Volume voor oproepsignaal: Gebruik de instelpotmeter om het volume te verhogen of te verlagen.
3. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5.
4. RS485-connector.
5. Voedingsbronconnector.
6. Connector voor gebalanceerde lijnuitgang.
