3. Instalación del sistema

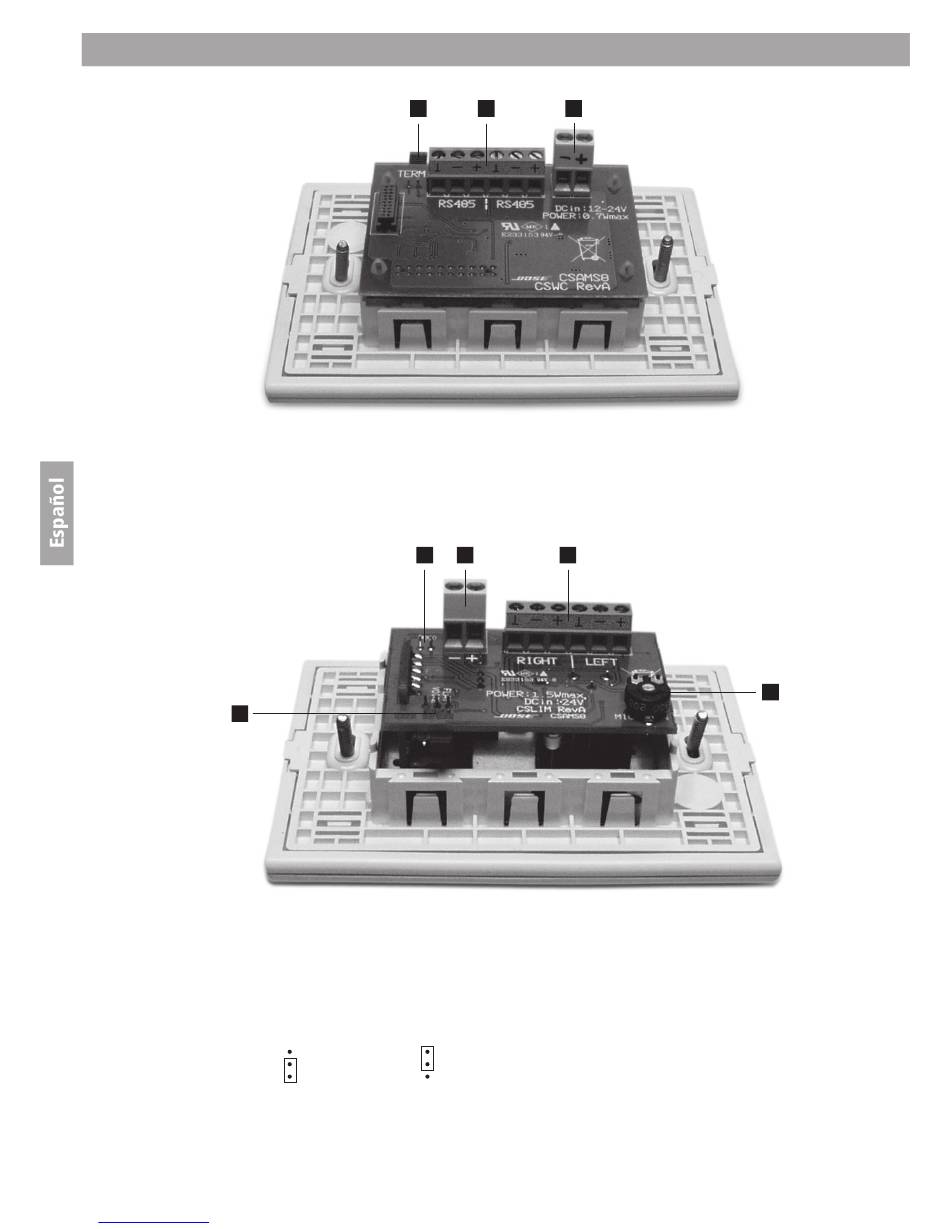

3.6 Conexiones CS-WC
3.7 Conexiones CS-LIM
74 74
Downloaded from www.Manualslib.com
1. Puente de terminación, véase NOTA en el capítulo 3.5
2. Conector RS485
3. Conector de la fuente de alimentación
3
1. El CS-LIM está equipado con un regulador de ganancia de micrófono. Gire el regulador en sentido
contrario a las agujas del reloj para reducir la ganancia hasta un mínimo de 32 dB. Gire el regulador
en el sentido de las agujas del reloj para aumentar la ganancia hasta un máximo de 66dB.
La configuración de ganancia de fábrica es de 38dB.
2. Para cambiar el CS-LIM de estéreo a mono, se necesita colocar este puente.
3. Para activar un EQ de voz para la entrada del micrófono, mueva el puente de FLAT a VOICE
voice
= resp. plana
flat
4. Conector de línea de salida estéreo balanceada.
5. Conector de la fuente de alimentación.
manuals search engine
1 2 3
2 5 4
voice
= ecualizador de voz
flat
