3. Systeminstallation

3.5 Systemarrangemang

Ljud/Mikrofon-kabel
172
Downloaded from www.Manualslib.com

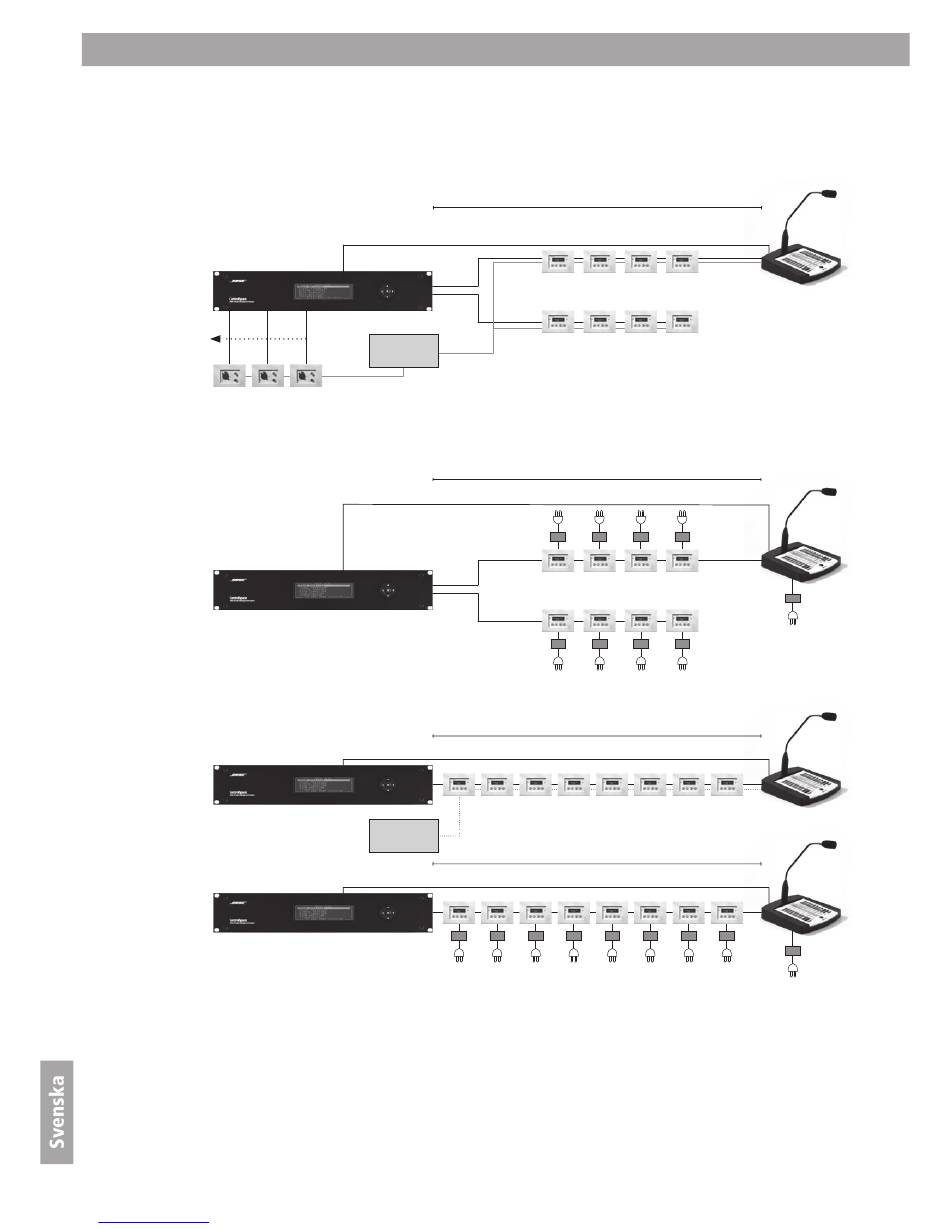

Två RS485-kommunikationslinjer och en central strömförsörjning:
Nätdel
24VDC 2-7A
Två RS485-kommunikationslinjer och lokal strömförsörjning:
En kedjekoppling/RS485-kommunikationslinje begränsar maxavståndet:
Nätdel
24VDC 2-7A
Eller:
OBS!
*
Termineringsbygeln ska placeras på det sista användargränssnittet (CS-WC eller CS-wPP), som finns i
änden av varje RS485-kommunikationslinje.
