3.8 Anschlüsse der Sprechstelle (CS-PP)
Downloaded from www.Manualslib.com
4
5

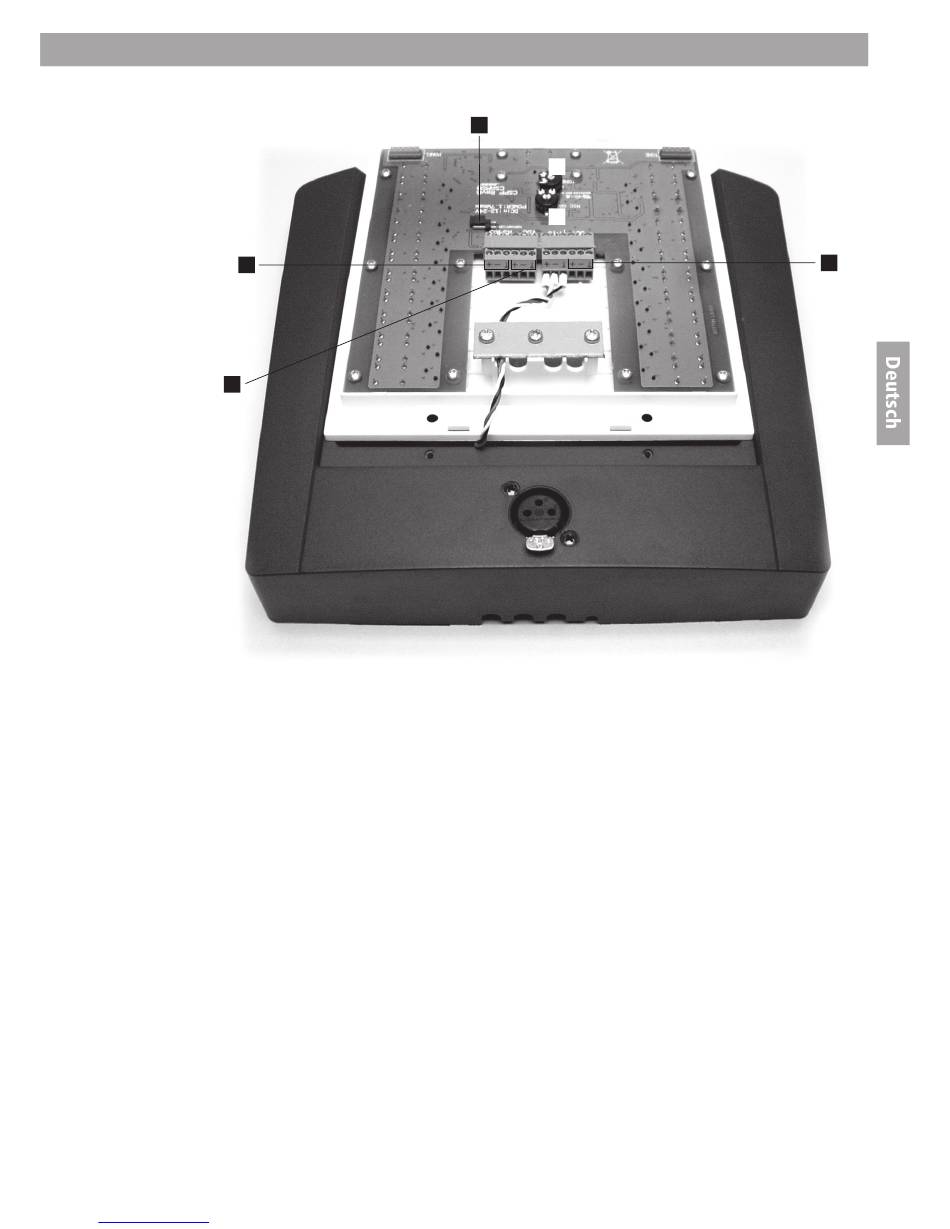

Die Sprechstelle (CS-PP) ist mit einem Verstärkungsregler für ein Mikrofon sowie mit einem Verstär-
kungs regler für ein Tonsignal (Chime) ausgestattet. Um beide Verstärkungsregler einstellen und die
Sprechstelle anschließen zu können, muss zunächst die Kunststoff einlage (oben auf der Frontverkleidung
der Sprech stelle) abgenommen werden. Entfernen Sie anschließend die vier Schrauben und heben Sie die
Frontverkleidung aus dem Gehäuse heraus. Die beiden Regler befinden sich im unteren Bereich des Panels.
1. Verstärkungsregler für Mikrofon: durch Drehen des Reglers gegen den Uhrzeigersinn verringern Sie
die Verstärkung bis auf ein Minimum von 32,6 dB. Wird der Regler im Uhrzeigersinn gedreht, kann die
Verstärkung bis zu einem Maximum von 60,1 dB erhöht werden. Die werksseitig eingestellte Verstärkung
beträgt 38 dB.
2. Verstärkungsregler für Tonsignal (Chime): den Ausgangspegel des Tonsignals können Sie mit Hilfe des
Reglers erhöhen oder verringern.
3. Jumper für Abschlusswiderstand, siehe HINWEIS in Abschnitt 3.5.
4. RS485-Anschluss.
5. Stromanschluss.
6. Symmetrischer Line-Output-Anschluss.
manuals search engine
3. Installation des Systems
3
2
1
6
55 55
