3. Installation des Systems

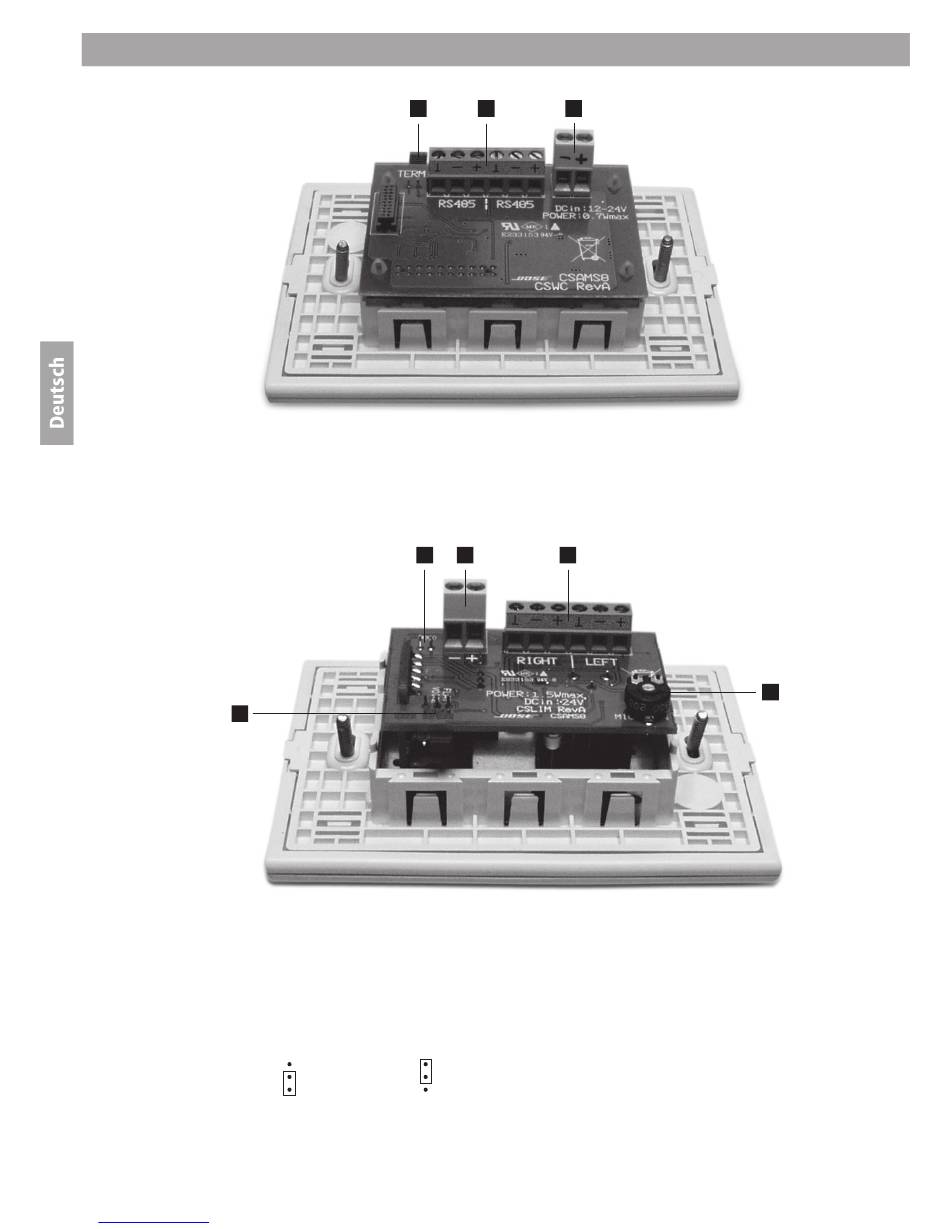

3.6 Anschlüsse Wandbedienfeld
(CS-WC)
3.7 Anschlüsse Lokales
Eingangsmoduls (CS-LIM)
54 54
Downloaded from www.Manualslib.com
1. Jumper für Abschlusswiderstand, siehe HINWEIS in Abschnitt 3.5
2. RS485-Anschluss
3. Stromanschluss
3
1. Das lokale Eingangsmodul (CS-LIM) ist mit einem Verstärkungsregler für ein Mikrofon ausgestattet. Drehen
gegen den Uhrzeigersinn verringert die Verstärkung auf ein Minimum von 32 dB. Drehen im Uhrzeigersinn
erhöht den Ausgangspegel auf max. 66 dB. Die werksseitig eingestellte Verstärkung beträgt 38 dB.
2. Um das Lokale Eingangsmodul von Stereo auf Mono umzuschalten, muss dieser Jumper eingestellt
werden.
3. Um Voice-EQ für den Mikrofoneingang zu aktivieren, muss der Jumper von FLAT auf VOICE gesteckt
werden.
voice
= Flat response
flat
4. Stereo, symmetrischer Output-Line-Anschluss.
5. Stromanschluss
manuals search engine
1 2 3
2 5 4
voice
= Voice EQ
flat
