Seite 1 BOSE ® ControlSpace ™ AMS-8 Audio Management System Safety Instructions & Installation Guide Sikkerhedsinstruktioner og installationsvejledning Sicherheitshinweise & Installationshandbuch Instrucciones de seguridad y guía de instalación Consignes de sécurité et notice d’installation Istruzioni di sicurezza e guida all’installazione Veiligheidsinstructies & installatiehandleiding Instrukcja obslugi i bezpiecznego uzytkowania Säkerhetsanvisningar &...
Seite 2 The manufacturer reserves specification privileges. Information in this manual is subject to change without prior notice or obligation. Downloaded from www.Manualslib.com manuals search engine...
Seite 3: Inhaltsverzeichnis
Table of contents 1. Safety information Important safety instructions Declaration of conformity 2. Introduction 3. System installation 3.1 Front panel ControlSpace AMS-8 ™ 3.2 Rear panel ControlSpace AMS-8 ™ 3.3 Wall Controller configuration 3.4 User interface connections 3.5 System layouts 3.6 Wall Controller connections 3.7 Local Input Module connections 3.8 Paging Panel connections...
Seite 4: Safety Information
Do not attempt to service this product yourself. Opening or removing covers may expose you to dangerous voltages or other hazards. Please call Bose to be referred to an authorised service centre near you.
Seite 5 1. Safety information 16. Do not let objects or liquids enter the product as they may touch dangerous voltage points or short-out parts that could result in a fire or electric shock. 17. See product enclosure for safety related markings. 18.
Seite 6: Declaration Of Conformity
1. Safety information Declaration of Conformity The manufacturer of this amplifier hereby declares that this product, including its accessories, is in compliance with the following standards: EMC Directive 89/336/EEC (Electromagnetic Compatibility) EN-55103-1 EN-55103-2 Low Voltage Directive 73/23/EEC EN-60065:2002 7th Edition Rack mounting considerations The audio signal processor requires two 4.4 cm (1.75”) rack space units with 32.5 cm (12.8”) inside depth.
Seite 7: Introduction
• Eight general purpose control inputs and 1 general purpose control output (GPIO) • Design, configuration and system control via PC-based software programs • Digital signal processing including: BOSE speaker EQs, delay, gain control and source selection. • LCD screen and navigation buttons •...
Seite 8: System Installation

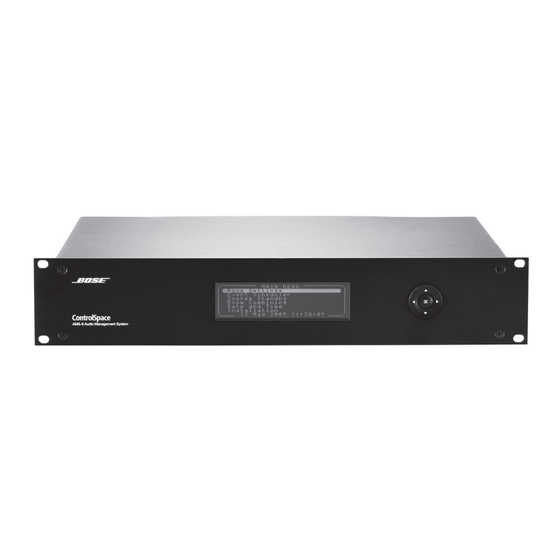

3. System Installation 3.1 Front panel ControlSpace AMS-8 ™ 1. LCD SCREEN The LCD screen displays the control menus and the possible settings for each menu item. 2 . NAVIGATION BUTTONS With the ‘up’ and ‘down’ buttons one can scroll through the menu items, whilst the ‘left’ and ‘right’ buttons allow the value of the selected menu item to be changed.
Seite 9: Rear Panel Controlspace Ams
3. System Installation 3.2 Rear panel ControlSpace AMS-8 ™ Line inputs (1-16) Audio Link Card slot CS TIC Slot for Audio Link Card to link two ControlSpace AMS- ™ RCA Input Connector (Unbalanced line level) 8 Audio Management Systems. An Audio Link Card is only required in the master rack.
Seite 10: Wall Controller Configuration
3. System Installation 3.3 Wall Controller configuration 1. LCD SCREEN 2. VOLUME KEYS 3. CHANNEL KEYS Before configuring the ControlSpace AMS-8, one needs to select a number for each wall controller (1..8), ™ this is normally done the first time the wall controller is connected to the system rack. A few seconds after the wall controller has been connected to the system rack, “Select WC..”...
Seite 11: User Interface Connections
CS-WC/CS-PP Audio wiring Not applicable Standard Mic/Line BOSE CS AMS-8 audio/ cable, 1 pair with power cable for CS-LIM shielding * Note: If the above mentioned power supply is not used, any other power supply used in Europe must be compliant with EN/IEC 60950.
Seite 12: System Layouts
3. System Installation 3.5 System layouts Two RS485 communication lines and a central power supply: Max. 600 m (total length) Audio/Microphone cable RS-485 RS-485 Audio/Microphone cable Power supply 24VDC 2-7A DC 24V input Two RS485 communication lines and localpower supplies: Max.
Seite 13 3. System Installation Adding a second ControlSpace AMS-8 unit to create up to 16 audio zones ™TM An optional Audio Link Card is required. The number of required Audio Link Cable sets depends on the number of connected sources (incl. paging panel or external message player). One Audio Link Cable set is required to link up to four sources.
Seite 14: Wall Controller Connections
3. System Installation 3.6 CS-WC connections 1. Termination jumper, see NOTE in chapter 3.5 2. RS485 connector 3. Power supply connector 3.7 CS-LIM connections 1. The CS-LIM is equipped with a microphone gain adjuster. Turn the adjuster anti-clockwise to decrease the gain to a minimum of 32dB.
Seite 15: Paging Panel Connections
3. System Installation 3.8 CS-PP connections The CS-PP is equipped with a microphone gain adjuster and a chime (attention signal) gain adjuster. In order to be able to adjust both gains, and to connect the CS-PP, one needs to remove the plastic inlay (on top of the frontplate of the CS-PP), then remove the 4 screws and lift the front panel out of the housing.
Seite 16: General Purpose Inputs/Outputs
3. System Installation 3.9 General Purpose Inputs/Outputs (GPIO) The ControlSpace ™ includes one GPIO/RS232 card (see also chapter 3.2). The GPIO are used for activating the message router or activating room combining. With the 8 input contacts and the configurable router it is possible to create 8 zones. The contacts are triggered by applying 24VDC between the specific contact and the common ground pin.
Seite 17: Audio Source In And Output Connections
3. System Installation 3.10 Audio source in and output connections Audio sources can be connected to the balanced and unbalanced line inputs and outputs using one of the following cable types: Source connector ControlSpace ™ AMS-8 Audio Inputs and Outputs Phone plug (balanced) Phone plug (unbalanced) Downloaded from...
Seite 18: Expansion Options
4. Expansion options 4. Optional system components The standard ControlSpace ™ AMS-8 includes: • 8 line level analogue audio input channels (CS-TIC) • 8 line level analogue audio output channels (CS-TOC) • 8 general purpose control contact inputs • 1 general purpose control contact output The ControlSpace ™...
Seite 19: Troubleshooting
5. Troubleshooting 5. Troubleshooting No power Plug in power cord, turn power on. Power is on but no sound in any zones Verify that there is an input signal from the source. Verify that there is an output signal. If there is an input signal and no output signal the ControlSpace ™...
Seite 20: Technical Specifications
6. Technical specifications 6. Technical specifications Inputs: Type: 8x analogue (up to 16), unbalanced and electronically balanced, line-level Connectors: RCA and 3 pin Euro block Input Sensitivity: -30dBu to +14dBu Impedance: 50K Ohms Input clip level: +14dBU Digital resolution: 24-Bit Outputs: Type: 8x analogue, unbalanced and electronically balanced, line-level Connectors: RCA and 3 pin Euro block...
Seite 21: European Sales Offices
Fax: 01-604043423 e-mail: infopro_nl@bose.com Belgium Norway Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telephone: 012-390800 Telephone: 062-821560 Fax: 012-390840 Fax: 062-821569...
Seite 22 Producenten forbeholder sig særlige rettigheder. Oplysningerne i denne vejledning kan ændres uden forudgående varsel og uden forpligtelser. Downloaded from www.Manualslib.com manuals search engine...
Seite 23 Indholdsfortegnelse 1. Sikkerhedsoplysninger Vigtige sikkerhedsinstruktioner Overensstemmelseserklæring 2. Indledning 3. Installation af systemet 3.1 Frontpanelet på ControlSpace AMS-8 ™ 3.2 Bagsiden af ControlSpace AMS-8 ™ 3.3 Konfiguration af det vægmonterede betjeningspanel 3.4 Tilslutning af betjeningspaneler 3.5 Systemopbygning 3.6 Tilslutning af det vægmonterede betjeningspanel 3.7 Tilslutning af lokalt inputmodul 3.8 Tilslutning af opkaldspanel 3.9 Ind- og udgangskontakter...
Seite 24: Sikkerhedsoplysninger
Åbning eller fjernelse af dele af kabinettet kan udsætte dig for farlig spænding eller andre risici. Kontakt Bose for at få oplysninger om det nærmeste autoriserede servicecenter. 15. Undgå at overbelaste stikkontakter, forlængerledninger eller indbyggede stik af hensyn til risikoen for brand eller elektrisk stød.
Seite 25 1. Sikkerhedsoplysninger 16. Undgå at genstande eller væske kommer ind i apparatet, da disse kan komme i kontakt med steder med farlig spænding eller kortslutte dele, hvilket kan resultere i brand eller elektrisk stød. 17. Se de mærkater på bagsiden, der er relevante for sikkerheden. 18.
Seite 26: Overensstemmelseserklæring
1. Sikkerhedsoplysninger Overensstemmelseserklæring Producenten af denne enhed erklærer hermed, at dette produkt og dets tilbehør er i overensstemmelse med følgende standarder: EMC-direktivet 89/336/EØF (elektromagnetisk kompatibilitet) EN-55103-1 EN-55103-2 Lavspændingsdirektivet 73/23/EØF EN-60065:2002 7. udgave Forholdsregler ved rackmontering Lydprocessoren kræver 2 stk. 4,4 cm rackpladser med en indvendig dybde på 32,5 cm. Brug fire skruer med spændskiver til montering, så...
Seite 27: Indledning
• 8 indgangskontakter til systemstyring og 1 udgangskontakt (GPIO) • Design, konfiguration og systemstyring sker via pc-baseret software • Digital signalbehandling inkluderer: BOSE højttaler-EQ’er, tidsforsinkelse, gain, grafisk EQ og lydkildevalg. • LCD-display og betjeningsknapper • Vægmonteret betjeningspanel (valgfri infrarød fjernbetjening) •...
Seite 28: Installation Af Systemet
3. Installation af systemet 3.1 Frontpanelet på ControlSpace AMS-8 ™ 1. LCD-DISPLAY På LCD-displayet vises kontrolmenuerne og de mulige indstillinger for hvert enkelt menupunkt. 2. BETJENINGSKNAPPER Knapperne ‘op’ og ‘ned’ bruges til at skifte mellem menupunkterne, mens knapperne ‘venstre’ og ‘højre’ bruges til at ændre værdien for det valgte menupunkt.
Seite 29: Bagsiden Af Controlspace ™ Ams
3. Installation af systemet 3.2 Bagsiden af ControlSpace AMS-8 ™ Line inputs (1-16) Audio Link Card slot CS TIC Slot for Audio Link Card to link two ControlSpace AMS- ™ RCA Input Connector (Unbalanced line level) 8 Audio Management Systems. Only in the master rack one Audio Link Card is required.
Seite 30: Konfiguration Af Det Vægmonterede Betjeningspanel
Du kan indstille eller ændre følgende funktioner i den skjulte menu: a. opstartsprogram b. basniveau c. diskantniveau d. dynamisk EQ e. Bose EQ f. maksimalt lydniveau g. lydniveau for opkaldspanel h. tidsforsinkelse i. opstarts-lydstyrkel Du skifter mellem menupunkterne ved hjælp af knapperne og ændrer indstillingerne for det valgte menupunkt ved hjælp af lydstyrkeknapperne.
Seite 31: Tilslutning Af Betjeningspaneler
@ 12 V DC 140 mA typ @ 24 V DC 60 mA typ @ 24 V DC 30 mA typ @ 24 V DC 70 mA typ Anbefalet BOSE CS AMS-8 BOSE CS AMS-8 BOSE CS AMS-8 strømforsyning* 24 V DC, 2,7 A...
Seite 32: Systemopbygning
3. Installation af systemet 3.5 Systemopbygning To RS485-kommunikationslinjer og en central strømforsyning: Maks. 600 m (samlet længde) Mikrofonkabel RS-485 RS-485 Mikrofonkabel Strømforsyning 24VDC 2-7A DC 24V input To RS485-kommunikationslinjer og lokale strømforsyninger: Maks. 600 m (samlet længde) Mikrofonkabel Strømforsyning RS-485 RS-485 Strømforsyning Strømforsyning...
Seite 33 3. Installation af systemet Udvidelse op til 16 zoner med en ekstra ControlSpace AMS-8 enhed. ™ Et ekstra Audio Link Kort er nødvendigt. Antallet af Audio Link Kabler afhænger af antallet af tilsluttede lydkilder (inkl. opkaldspanel og eksterne besked afspillere). Et Audio Link Kabel skal benyttes for sammenkobling af 4 lydkilder.
Seite 34: Tilslutning Af Det Vægmonterede Betjeningspanel
3. Installation af systemet 3.6 Tilslutning af det væg- monterede betjeningspanel 1. Slutjumper, se BEMÆRK! i afsnit 3.5 2. RS485-stik 3. Stik til strømforsyning 3.7 Tilslutning af lokalt inputmodul 1. Det lokale inputmodul er udstyret med lydstyrkeregulering til mikrofon. Drej justeringsknappen mod uret for at sænke lydstyrken;...
Seite 35: Tilslutning Af Opkaldspanel
3. Installation af systemet 3.8 Tilslutning af opkaldspanel Opkaldspanelet er udstyret med lydstyrkejustering til mikrofon og lydstyrkejustering til “ding-dong” (opmærksomhedssignal). For at du kan justere begge lydstyrker og tilslutte opkaldspanelet, skal du afmontere topdækslet (øverst på opkaldspanelets frontplade), skrue de 4 skruer ud, og løfte frontpanelet ud af kabinettet.
Seite 36: Ind- Og Udgangskontakter
3. Installation af systemet 3.9 Indgangs- og udgangskontakter ControlSpace ™ inkluderer et GPIO/RS232-kort (se også afsnit 3.2). Indgangs- og udgangskontakterne bruges til at aktivere beskeder, der ønskes sendt til bestemte zoner/ lokaler eller til zonesammenkobling. De 8 kontakter og den programmerbare router giver mulighed for oprettelse af 8 zoner.
Seite 37: Tilslutning Af Line-Indgange Og Line-Udgange
3. Installation af systemet 3.10 Tilslutning af line-indgange og -udgange Lydkilder kan sluttes til balancerede eller ubalancerede line-indgange og -udgange ved hjælp af følgende kabeltyper: Stik på lydkilden Line-indgange og -udgange på ControlSpace ™ AMS-8 Jackstik (balanceret) Jackstik (ubalanceret) 37 37 Downloaded from www.Manualslib.com manuals search engine...
Seite 38: Ekstratilbehør Til Systemet
4. Udvidelsesmuligheder 4. Ekstratilbehør til systemet Standardudgaven af standard ControlSpace ™ AMS-8 inkluderer: • 8 analoge line-indgange (CS-TIC) • 8 analoge line-udgange (CS-TOC) • 8 indgangskontakter og • 1 udgangskontakt ControlSpace ™ AMS-8-systemet kan udvides med yderligere betjeningspaneler og line-indgange og -udgange.
Seite 39: Fejlfinding
5. Fejlfinding 5. Fejlfinding Ingen strøm Sæt stikket i stikkontakten, og tænd for strømmen. Strømmen er tændt, men der er ingen lyd i Kontrollér, at der kommer et indgangssignal fra nogen af zonerne lydkilden. Kontrollér, at der er et udgangssignal. Hvis der er et indgangssignal, men intet udgangssignal, kan lyden være deaktiveret på...
Seite 40: Tekniske Specifikationer
6. Tekniske specifikationer 6. Tekniske specifikationer Indgange: Type: 8 stk. (op til 16) analoge ubalancerede og elektronisk balancerede line-indgange Stik: RCA og klemrække med 3 skrueterminaler Indgangsfølsomhed: -30 dBu til +14 dBu Impedans: 50 K Ohm Indgangsniveaubegrænsning: +14 dBU Digital opløsning: 24 bit Udgange: Type: 8 stk.
Seite 41: Europæiske Salgskontorer
E-mail: infopro_nl@bose.com Belgien Norge Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telefon: +32 (0)12-390800 Telefon: +47 (0)62-821560 Fax: +32 (0)12-390840 Fax: +57 (0)62-821569...
Seite 42 Der Hersteller behält sich das Recht zur Änderung der technischen Daten vor. Unangekündigte Änderung der in diesem Handbuch enthaltenen Informationen vorbehalten. Downloaded from www.Manualslib.com manuals search engine...
Seite 43 Inhalt 1. Sicherheitsinformationen Wichtige Sicherheitshinweise Konformitätserklärung 2. Einleitung 3. Installation des Systems 3.1 Das Frontpanel des ControlSpace AMS-8 ™ 3.2 Die Rückseite des ControlSpace AMS-8 ™ 3.3 Konfiguration des Wandbedienfeldes 3.4 Anschluss der Benutzerschnittstellen 3.5 Systemkonfigurationen 3.6 Anschluss des Wandbedienfeldes 3.7 Anschluss des Lokalen Eingangsmoduls 3.8 Anschluss der Sprechstelle 3.9 Allzweckeingänge und -ausgänge...
Seite 44: Sicherheitsinformationen
Versuchen Sie nicht, Reparatur- und Wartungsarbeiten am Produkt selbst durchzuführen. Durch Öffnen oder Entfernung der Geräteabdeckungen setzen Sie sich womöglich gefährlichen elektrischen Spannungen oder anderen Gefahren aus. Bitte erkundigen Sie sich bei Bose nach einem autorisierten Service-Center in Ihrer Nähe.
Seite 45: Informationen Über Produkte, Die Elektrische Störgeräusche Erzeugen
1. Sicherheitsinformationen 15. Vermeiden Sie Gefahren durch Brände oder elektrische Schläge, indem Sie Steckdosen, Verlängerungskabel und integrierte Gerätesteckdosen nicht überlasten. 16. Lassen Sie keine Flüssigkeiten oder Gegenstände in das Gehäuse gelangen – diese können unter gefährliche elektrische Spannung gesetzt werden oder Bauteile kurzschließen und Brände oder Stromschläge auslösen.
Seite 46: Konformitätserklärung
1. Sicherheitsinformationen Konformitätserklärung Der Hersteller dieses Audio-Signalprozessors erklärt hiermit, dass dieses Produkt einschließlich seines Zubehörs den folgenden Bestimmungen entspricht: • EMC-Richtlinie 89/336/EWG (Elektromagnetische Kompatibilität) • EN-55103-1 • EN-55103-2 • Niederspannungs-Richtlinie 73/23/EWG • EN-60065: 2002, 7. Ausgabe Rack-Montage: Der Audio-Signalprozessor benötigt zwei Rackeinheiten à jeweils 4,4 cm (1,75”) mit jeweils 32,5 cm (12,8”) Innentiefe.
Seite 47: Einleitung
• 8 analoge Line-Level-Ausgangskanäle • 8 Allzweck-Steuereingänge und 1 Allzweck-Steuerausgang (GPIO) • Design, Konfiguration und Systemsteuerung über PC-basierte Softwareprogramme • Digitale Signalverarbeitung mit: BOSE Speaker EQs, Delay, Verstärkungsregelung und Klangquellenwahl. • LCD-Bildschirm und Navigations-Tasten • Wandbedienfeld-Funktion (Infrarot-Fernbedienung optional erhältlich) • Funktion lokales Eingangsmodul •...
Seite 48: Installation Des Systems
3. Installation des Systems 3.1 Das Frontpanel des ControlSpace AMS-8 ™ 1. LCD-ANZEIGE Auf der LCD-Anzeige erscheinen die Steuerungsmenüs und die möglichen Einstellungen für jeden Menüpunkt. 2 . NAVIGATIONSTASTEN Mit den ‘Aufwärts-’ und ‘Abwärts-’Tasten können Sie durch die Menüpunkte scrollen, während mit Hilfe der ‘Links-’...
Seite 49: Die Rückseite Des Controlspace Ams
3. Installation des Systems 3.2 Die Rückseite des ControlSpace AMS-8 ™ Dual-Eingangskarte (1-16) Slot für Audio-Link-Karte CS TIC Slot für Audio-Link-Karte, um zwei ControlSpace AMS- ™ Chinch-Stecker (Asymmetrisch Line-Level) 8 Audio Management Systeme zu verbinden. Es wird nur im Master-Rack eine Audio-Link-Karte benötigt. Um Euroblock-Stecker 3-polig vier Zonen zu verlinken, benötigen Sie zusätzlich einen (Symmetrisch Line-Level)
Seite 50: Konfiguration Des Wandbedienfeldes
3. Installation des Systems 3.3 Konfigurieren des Wandbedienfeldes 1. LCD-ANZEIGE 2. LAUTSTÄRKE-TASTEN 3. KANALWAHL-TASTEN Bevor Sie das ControlSpace AMS-8 konfigurieren, müssen Sie jedem Wandbedienfeld jeweils eine ™ Adresse zuweisen (1 bis 8). Dies geschieht in der Regel, wenn das Wandbedienfeld an das Systemrack angeschlossen wird.
Seite 51: Anschluss Der Benutzerschnittstellen
CS-WC/CS-PP CS-WC/CS-PP Audio-Kabel Nicht anwendbar Standard-Mic-/Line- Bose CS AMS-8 Audio-/ Kabel, 1 Paar mit Stromkabel für CS-LIM Abschirmung * Hinweis: Falls nicht die oben genannte Stromversorgung verwendet wird, muss in Europa jede andere verwendete Stromversorgung der Richtlinie EN/IEC 60950 entsprechen.
Seite 52: Systemkonfigurationen
3. Installation des Systems 3.5 Systemkonfigurationen Zwei RS485-Kommunikationsleitungen und eine zentrale Stromversorgung: Max. 600 m (Gesamtlänge) Audio-/Mikrofonkabel RS-485 RS-485 Audio-/Mikrofonkabel Stromversorgung 24VDC 2-7A DC 24 V Eingang Zwei RS485-Kommunikationsleitungen und lokale Stromversorgungen: Max. 600 m (Gesamtlänge) Audio-/Mikrofonkabel RS-485 RS-485 Durch eine Daisy-Chain-/RS485-Kommunikationsleitung wird die Maximalentfernung eingeschränkt: Max.
Seite 53: Erweiterung Auf 16 Audiozonen
3. Installation des Systems Erweiterung auf 16 Audiozonen Zur Erweiterung ist eine optionale Audio-Link-Karte notwendig. Die Anzahl der benötigten Audio-Link- Kabelsets hängt von der Anzahl der angeschlossenen Quellen ab (inkl. Sprechstelle oder externem Sprachspeicher). Für vier Quellen wird ein Audio-Link-Kabelset benötigt. Um die beiden Systeme über Rack Link 1 oder 2 miteinander zu verbinden, verwenden Sie bitte ein Datenkabel (2 Adern + Schirm).
Seite 54: Anschluss Des Wandbedienfeldes
3. Installation des Systems 3.6 Anschlüsse Wandbedienfeld (CS-WC) 1. Jumper für Abschlusswiderstand, siehe HINWEIS in Abschnitt 3.5 2. RS485-Anschluss 3. Stromanschluss 3.7 Anschlüsse Lokales Eingangsmoduls (CS-LIM) 1. Das lokale Eingangsmodul (CS-LIM) ist mit einem Verstärkungsregler für ein Mikrofon ausgestattet. Drehen gegen den Uhrzeigersinn verringert die Verstärkung auf ein Minimum von 32 dB.
Seite 55: Anschluss Der Sprechstelle
3. Installation des Systems 3.8 Anschlüsse der Sprechstelle (CS-PP) Die Sprechstelle (CS-PP) ist mit einem Verstärkungsregler für ein Mikrofon sowie mit einem Verstär- kungs regler für ein Tonsignal (Chime) ausgestattet. Um beide Verstärkungsregler einstellen und die Sprechstelle anschließen zu können, muss zunächst die Kunststoff einlage (oben auf der Frontverkleidung der Sprech stelle) abgenommen werden.
Seite 56: Allzweckeingänge Und -Ausgänge
3. Installation des Systems 3.9 Allzweck-Eingänge/-Ausgänge (GPIO) ControlSpace ™ enthält eine RS232-Kontaktanschluss-Karte (siehe auch Abschnitt 3.2). Die Allzweck-Ein- und -Ausgänge (GPIO) werden zum Aktivieren der Durchsagen oder zum Aktivieren der Raumkombinationsfunktion verwendet. Mit seinen acht Eingangskontakten und dem konfigurierbaren Router lassen sich acht Zonen erstellen. Der Auslöseimpuls für die Kontakte entsteht dadurch, dass 24 V DC zwischen dem spezifischen Kontakt und dem gemeinsamen Erdungspol (Ground Pin) angelegt werden.
Seite 57: Anschlüsse Der Audioeingänge Und -Ausgänge
3. Installation des Systems 3.10 Anschlüsse der Audioeingänge und -ausgänge Mit einem der folgenden Kabeltypen können Klangquellen an die symmetrischen und asymmetrischen Line-Eingänge und Line-Ausgänge angeschlossen werden: Klangquellenanschluss ControlSpace ™ AMS-8 Audioeingänge und -ausgänge Phone-Stecker (symmetriert) Phone-Stecker (asymmetrisch) 57 57 Downloaded from www.Manualslib.com manuals search engine...
Seite 58: Optionale Systemkomponenten
4. Erweiterungsoptionen 4. Optionale Systemkomponenten Der Standardumfang des ControlSpace ™ AMS-8 umfasst: • 8 analoge Line-Level-Audioeingangskanäle (CS-TIC) • 8 analoge Line-Level-Audioausgangskanäle (CS-TOC) • 8 Allzweck-Steuereingänge und • 1 Allzweck-Steuerausgang Zur Erweiterung des ControlSpace AMS-8 Systems sind die folgenden zusätzlichen Benutzerschnittstellen ™...
Seite 59: Fehlersuche
5. Fehlersuche 5. Fehlersuche Keine Stromzufuhr. Vergewissern Sie sich, dass das Netzkabel an eine funktionierende Steckdose angeschlossen und das Gerät eingeschaltet ist. Der Strom ist eingeschaltet, aber in keiner Überprüfen Sie, ob ein Eingangssignal von der Zone ist etwas zu hören. Klangquelle ankommt.
Seite 60: Technische Daten
6. Technische Daten 6. Technische Daten Eingänge: Eingangsart: 8 x analog (bis zu 16), asymmetrisch und elektronisch symmetriert, Line-Level Anschlussstecker: Chinch und Euroblock-Stecker 3-polig Eingangsempfindlichkeit: -30 dBu bis +14 dBu Impedanz: 50 K Ohm Ansprechschwelle der Eingangsübersteuerungsanzeige: +14 dBU Digitale Auflösung: 24-Bit Ausgänge: Ausgangsart: 8 x analog, asymmetrisch und elektronisch symmetriert, Line-Level Anschlussstecker: Chinch und Euroblock-Stecker 3-polig...
Seite 61: Vertriebsniederlassungen In Europa
E-Mail: infopro_nl@bose.com Österreich Norwegen Professional Systems Division, Österreich Professional Systems Division, Norwegen Bose Ges.m.b.H., Business Park Wien Bose Filial till Bose A/S Danmark, Lerkev 58 Wienerbergstrasse 7, 10 O.G. 2209 Kongsvinger, Norwegen 1100 Wien, Österreich Telefon: 062-821560 Telefon: 01-60404340 Fax: 062-821569...
Seite 62 El fabricante se reserva los derechos de las especificaciones técnicas. La información contenida en este manual está sujeta a cambio sin previo aviso ni obligación. Downloaded from www.Manualslib.com manuals search engine...
Seite 63 Índice general 1. Información de seguridad Instrucciones de seguridad importantes Declaración de conformidad 2. Introducción 3. Instalación del sistema 3.1 Panel frontal del ControlSpace AMS-8 ™ 3.2 Panel trasero del ControlSpace AMS-8 ™ 3.3 Configuración del controlador de pared 3.4 Conexiones de la interfaz de usuario 3.5 Diagramas del sistema 3.6 Conexiones del controlador de pared 3.7 Conexiones del módulo de entrada local...
Seite 64: Información De Seguridad
No intente reparar el aparato usted mismo. La apertura o la retirada de las cubiertas pueden exponerle a tensiones peligrosas u otros riesgos. Por favor, llame a Bose para que le indiquen el centro de servicio autorizado más cercano.
Seite 65: Información De Seguridad
1. Información de seguridad 16. No permita que ningún objeto o líquido entre en contacto con el producto, ya que podrían tocar puntos de tensión peligrosos o cortocircuitar piezas que podrían provocar un incendio o una descarga eléctrica. 17. Consulte la caja del producto en relación con las marcas de seguridad. 18.
Seite 66: Declaración De Conformidad
1. Información de seguridad Declaración de conformidad El fabricante de este procesador declara, mediante este documento, que este producto y sus accesorios cumplen los siguientes estándares: Directiva EMC 89/336/EEC (compatibilidad electromagnética) EN-55103-1 EN-55103-2 Directiva de baja tensión 73/23/EEC EN-60065:2002 7ª edición Consideraciones para el montaje sobre soporte El procesador de señal de audio requiere dos unidades de espacio de soporte de 4.4 cm (1.75”) de 32.5 cm (12.8”) de profundidad interior.
Seite 67: Introducción
• Ocho entradas y una salida de control general (GPIO) por cierres de contacto • Diseño, configuración y control del sistema mediante programas de ordenador • Procesamiento de la señal digital, incluyendo: equalizadores de altavoces BOSE, retardo, control de la ganancia y selección de la fuente.
Seite 68: Instalación Del Sistema
3. Instalación del sistema 3.1 Panel frontal del ControlSpace AMS-8 ™ 1. Pantalla LCD La pantalla de cristal líquido (LCD) muestra los menús de control y las posibles configuraciones para cada elemento del menú. 2 . Botones de navegación Con los botones arriba y abajo puede desplazarse a través de los elementos de menú, mientras que los botones izquierda y derecha permiten cambiar el valor del elemento de menú...
Seite 69: Panel Trasero Del Controlspace Ams
3. Instalación del sistema 3.2 Panel trasero del ControlSpace AMS-8 ™ Entrada de línea (1-16) Audio Link Card slot CS TIC Slot para la tarjeta Audio Link Card que permite unir Entrada conector RCA (Nivel de línea desbalanceada) dos ControSpace AMS-8 Audio Management Systems. Solo se puede colocar una por sistema y en la unidad Entrada conector en Euro Block 3-pin principal.
Seite 70: Configuración Del Controlador De Pared
3. Instalación del sistema 3.3 Configuración del controlador de pared 1. Pantalla LCD 2. Teclas de volumen 3. Teclas de canal Antes de configurar el ControlSpace AMS-8, es necesario seleccionar una dirección para cada controlador ™ de pared (1..8), lo que se realiza, por lo general, la primera vez que el controlador de pared se conecta al soporte del sistema.
Seite 71 Imp. nom. 124 ohmios No aplicable At. nom. 2 dB @ 1MHz At. nom. 2 dB @ 1MHz No aplicable Cable recomendado Cable BOSE CS AMS-8 Cable BOSE CS AMS-8 No aplicable de comunicación/alim. de comunicación/alim. para CS-WC/CS-PP para CS-WC/CS-PP...
Seite 72: Diagramas Del Sistema
3. Instalación del sistema 3.5 Diagramas del sistema Dos líneas de comunicación RS485 y una fuente de alimentación central: Máx. 600 m (longitud total) Cable de audio/micrófono RS-485 RS-485 Cable de audio/micr. Fuente de Alimentación 24VDC 2,7A Dos líneas de comunicación RS485 y fuentes de alimentación local: Máx.
Seite 73 3. Instalación del sistema Añadir una segunda unidad ControlSpace AMS-8 para crear hasta 16 zonas de salida Se requiere una tarjeta Audio Link Card. El número de Audio Link Cable necesarios depende del número de fuentes conectadas (incluido consola de mensajes y generador de mensajes exterior). Un set Audio Link Cable se necesita para unir 4 fuentes de señal.
Seite 74 3. Instalación del sistema 3.6 Conexiones CS-WC 1. Puente de terminación, véase NOTA en el capítulo 3.5 2. Conector RS485 3. Conector de la fuente de alimentación 3.7 Conexiones CS-LIM 1. El CS-LIM está equipado con un regulador de ganancia de micrófono. Gire el regulador en sentido contrario a las agujas del reloj para reducir la ganancia hasta un mínimo de 32 dB.
Seite 75 3. Instalación del sistema 3.8 Conexiones CS-PP El CS-PP está equipado con un regulador de ganancia del micrófono y un regulador de ganancia de timbre (señal de atención). Para regular ambas ganancias y conectar el CS-PP se debe retirar la tira de plástico (sobre la placa frontal del CS-PP) y retirar los cuatro tornillos y el panel frontal del la carcasa.
Seite 76: Entradas/Salidas Generales
3. Instalación del sistema 3.9 Entradas/salidas generales (GPIO) ControlSpace ™ incluye una tarjeta GPIO/RS232 (véase también el capítulo 3.2). Las tarjetas GPIO se utilizan para activar el distribuidor de mensajes o la combinación de estancias. Con los contactos de 8 entradas y el distribuidor configurable se pueden crear ocho zonas. Los contactos se activan aplicando 24 V CC entre el contacto específico y la patilla de masa común.
Seite 77 3. Instalación del sistema 3.10 Conexiones de entrada y salida de una fuente de audio Las fuentes de audio se pueden conectar a las entradas y salidas de línea balanceada y no balanceada usando uno de los siguientes tipos de cable: Conector fuente Entradas y salidas de audio ControlSpace ™...
Seite 78: Componentes De Sistema Opcionales
4. Opciones de ampliación 4. Componentes de sistema opcionales El ControlSpace ™ AMS-8 estándar incluye: • 8 canales analógicos de entrada de audio de nivel de línea (CS-TIC) • 8 canales analógicos de salida de audio de nivel de línea (CS-TOC) •...
Seite 79: Solución De Problemas
5. Solución de problemas 5. Solución de problemas Sin alimentación Conecte el cable de alimentación y enciéndalo. Encendido, pero sin sonido Compruebe que haya señal de entrada desde la fuente. Compruebe que haya señal de salida. Si hay una señal de entrada, pero no de salida, puede que se deba a que el ControlSpace ™...
Seite 80: Especificaciones Técnicas
6. Especificaciones técnicas 6. Especificaciones técnicas Entradas: Tipo: 8x análogo (hasta 16), nivel de línea desbalanceada y balanceada electrónicamente Conectores: RCA y Euro block de 3 patillas Sensibilidad de entrada: de -30 dBu a +14 dBu Impedancia: 50 K Ohmios Nivel de clip de entrada: +14 dBU Resolución digital: 24 bits Salidas:...
Seite 81: Oficinas De Venta De Europa
Fax: 01-604043423 Correo electrónico: infopro_nl@bose.com Bélgica Noruega Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Teléfono: 012-390800 Teléfono: 062-821560 Fax: 012-390840 Fax: 062-821569...
Seite 82 Le fabricant se réserve le droit de modifier les spécifications contenues dans ce manuel sans préavis. Downloaded from www.Manualslib.com manuals search engine...
Seite 83 Table des matières 1. Informations de sécurité Informations de sécurité importantes Déclaration de conformité 2. Introduction 3. Installation du système 3.1 Panneau avant du ControlSpace AMS-8 ™ 3.2 Panneau arrière du ControlSpace AMS-8 ™ 3.3 Configuration du clavier mural 3.4 Connexion des interfaces utilisateur 3.5 Architecture du système 3.6 Connexion du clavier mural 3.7 Connexion de la plaque murale d’entrée...
Seite 84: Informations De Sécurité
à l’humidité, mauvais fonctionnement, chute de l’appareil, etc.). N’essayez pas de réparer ce produit vous-même. Le fait d’ouvrir ou de retirer un couvercle risque de vous exposer à des tensions dangereuses ou à d’autres dangers. Veuillez contacter Bose pour connaître les coordonnées du centre de réparation agréé le plus proche.
Seite 85 1. Informations de sécurité 15. Pour éviter tout risque d’incendie ou d’électrocution, ne surchargez pas les prises murales, les rallonges ou les prises multiples. 16. Ne laissez jamais d’eau ou d’objets pénétrer à l’intérieur du produit : des éléments sous tension pourraient être touchés ou il pourrait se produire un court-circuit susceptible d’entraîner un incendie ou un risque d’électrocution.
Seite 86: Déclaration De Conformité
1. Informations de sécurité Déclaration de conformité Le fabricant de cet amplificateur déclare par la présente que ce produit, y compris ses accessoires, respecte les normes suivantes : Directive CEM 89/336/CEE (compatibilité électromagnétique) EN-55103-1 EN-55103-2 Directive 73/23/CEE sur les basses tensions EN-60065:2002 7e édition Recommandations pour le montage en rack Le processeur de signaux audio nécessite deux unités (2U) de rack de 4,4 cm, avec une profondeur...
Seite 87: Introduction
• Huit entrées et une sortie de commande GPIO • Conception, configuration et gestion du système à l’aide de programmes logicielles pour PC • Processeur de signaux numériques (DSP) incluant : égalisation des enceintes BOSE, délai, commande de gain et sélection de sources •...
Seite 88: Installation Du Système
3. Installation du système 3.1 Panneau avant du ControlSpace AMS-8 ™ 1. ÉCRAN LCD L’écran LCD affiche les menus de commande et les paramètres possibles pour chaque élément de menu. 2 . TOUCHES DE NAVIGATION Vous pouvez faire défiler les éléments de menu à l’aide des touches Haut et Bas tandis que les touches Gauche et Droite vous permettent de modifier la valeur de l’élément de menu sélectionné.
Seite 89: Panneau Arrière Du Controlspace Ams
CS TIC Connecteur d’entrée RCA (niveau ligne asymétrique) Emplacement pour carte de couplage audio, permettant de relier deux Systèmes de gestion audio ControlSpace AMS-8. Connecteur d’entrée Euroblock 3 Une carte de couplage audio est nécessaire uniquement broches(niveau ligne symétrique) dans le rack maître. Ajoutez un câble de couplage audio Connecteur d’entrée Euroblock 3...
Seite 90: Configuration Du Clavier Mural
3. Installation du système 3.3 Configuration du clavier mural 1. ÉCRAN LCD 2. TOUCHES DE RÉGLAGE DU VOLUME 3. TOUCHES DE SÉLECTION DES CANAUX Avant de configurer le ControlSpace AMS-8, il convient de sélectionner une adresse pour chaque clavier ™ mural (1..8).
Seite 91: Connexion Des Interfaces Utilisateur
@ 24 VDC 30 mA typ. @ 24 VDC 70 mA typ. Alimentation électrique Alimentation Alimentation Alimentation recommandée* BOSE CS AMS-8 BOSE CS AMS-8 BOSE CS AMS-8 24 VDC, 2,7 A stabilisés 24 VDC, 2,7 A stabilisés 24 VDC, 2,7 A stabilisés Câblage RS485**...
Seite 92: Architecture Du Système
3. Installation du système 3.5 Architecture du système Deux lignes de communication RS485 et une alimentation centrale : 600 m max. (longueur totale) Câble audio/microphone RS-485 RS-485 Câble audio/microphone Alimentation 24VDC 2,7A Entrée 24 VDC Deux lignes de communication RS485 et alimentations locales : 600 m max.
Seite 93 3. Installation du système Ajouter un second rack ControlSpace AMS-8 pour obtenir 16 zones audio Une carte de couplage audio est nécessaire. Le nombre de câbles de couplage audio à utiliser dépend du nombre de sources connectées (incluant le pupitre d’appel ou un lecteur de message externe). Un câble de couplage audio est nécessaire pour relier jusqu’à...
Seite 94: Connexion Du Clavier Mural
3. Installation du système 3.6 Connexion du CS-WC 1. Cavalier de terminaison, voir la REMARQUE du chapitre 3.5 2. Connecteur RS485 3. Connecteur d’alimentation 3.7 Connexion du CS-LIM 1. Le CS-LIM est équipé d’un réglage de gain du microphone. Tournez le réglage dans le sens inverse des aiguilles d’une montre pour réduire le gain à...
Seite 95: Connexion Du Pupitre D'appel
3. Installation du système 3.8 Connexion du CS-PP Le CS-PP est équipé d’un réglage de gain du microphone et d’un réglage de gain du carillon (signal d’annonce). Pour régler les deux gains et connecter le CS-PP, il convient de retirer le cache en plastique (en haut de la plaque frontale du CS-PP) et les 4 vis, puis de sortir la plaque frontale du boîtier.
Seite 96: Entrées/Sorties Gpio
3. Installation du système 3.9 Entrées/sorties GPIO Le ControlSpace ™ inclut une carte GPIO/RS232 (voir également le chapitre 3.2). Les GPIO servent à activer le routeur de messages ou le couplage de salles. Avec les 8 contacts d’entrée et le routeur configurable, il est possible de créer 8 zones. Les contacts sont déclenchés en appliquant 24 VDC entre le contact spécifique et la broche de masse commune.
Seite 97: Connexion Des Entrées/Sorties Audio
3. Installation du système 3.10 Connexion des entrées et sorties audio Les sources audio peuvent être connectées aux entrées et sorties ligne symétriques et asymétriques à l’aide des types de câble suivants : Connecteur source Entrées et sorties audio du ControlSpace ™...
Seite 98: Composants Système En Option
4. Extensions en option 4. Composants système en option Le ControlSpace ™ AMS-8 standard inclut : • 8 canaux d’entrée audio analogiques niveau ligne (CS-TIC) • 8 canaux de sortie audio analogiques niveau ligne (CS TOC) • 8 entrées de contact GPIO et •...
Seite 99: Dépannage
5. Dépannage 5. Dépannage Pas de tension Branchez le cordon d’alimentation et mettez le ControlSpace ™ sous tension. L’appareil est sous tension mais vous n’avez Vérifiez qu’il existe un signal d’entrée au niveau de pas de son la source. Vérifiez qu’il existe un signal de sortie. Si vous avez bien un signal d’entrée mais aucun signal de sortie, le son du ControlSpace ™...
Seite 100: Informations Techniques
6. Informations techniques 6. Informations techniques Entrées : Type : 8 entrées analogiques (jusqu’à 16) asymétriques et symétriques électroniques, niveau ligne Connecteurs : RCA et Euroblock 3 broches Sensibilité : -30 dBu à +14 dBu Impédance : 50 K Ohms Niveau de saturation d’entrée : +14 dBU Résolution numérique : 24 bits Sorties :...
Seite 101: Services Commerciaux Européens
Adresse e-mail : infopro_nl@bose.com Belgique Norvège Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Téléphone : 012-390800 Téléphone : 062-821560 Fax : 012-390840...
Seite 102 Il produttore si riserva diritti di definire le specifiche. Le informazioni contenute nel presente manuale sono soggette a modifica senza obblighi o preavviso. Downloaded from www.Manualslib.com manuals search engine...
Seite 103 Sommario 1. Informazioni per la sicurezza Istruzioni importanti per la sicurezza Dichiarazione di conformità 2. Introduzione 3. Installazione del sistema 3.1 Pannello anteriore del ControlSpace AMS-8 ™ 3.2 Pannello posteriore del ControlSpace AMS-8 ™ 3.3 Configurazione del controller da parete 3.4 Connessioni delle interfacce utente 3.5 Layout di sistema 3.6 Connessioni del controller da parete...
Seite 104: Informazioni Per La Sicurezza
L’apertura o la rimozione dei coperchi espone a rischi di tensioni elevate o altri pericoli. Per informazioni sul centro di assistenza autorizzato più vicino, contatti la Bose. 15. Per evitare rischi di incendio o scossa elettrica, non sovraccarichi le prese della rete di alimentazione, i cavi di alimentazione o le ciabatte multipresa.
Seite 105 1. Informazioni per la sicurezza 16. Eviti che oggetti o liquidi penetrino nel prodotto, poiché potrebbero entrare in contatto con punti ad alta tensione o provocare dei cortocircuiti, con conseguenti rischi di incendio o scossa elettrica. 17. Per informazioni sui simboli relativi alla sicurezza, faccia riferimento alla confezione del prodotto. 18.
Seite 106: Dichiarazione Di Conformità
1. Informazioni per la sicurezza Dichiarazione di conformità Il produttore del presente apparecchio dichiara che il prodotto e i relativi accessori sono conformi ai seguenti standard: Direttiva EMC 89/336/CEE (compatibilità elettromagnetica) EN-55103-1 EN-55103-2 Direttiva per la bassa tensione 73/23/CEE EN-60065:2002 settima edizione Considerazioni sul montaggio in rack L’elaboratore del segnale audio richiede due unità...
Seite 107: Introduzione
• Otto ingressi di controllo di uso generale e un’uscita di controllo di uso generale (GPIO) • Progettazione, configurazione e controllo del sistema con software per PC • L’elaborazione del segnale digitale include: EQ del diffusore BOSE, ritardo, controllo del guadagno e selezione della sorgente.
Seite 108: Installazione Del Sistema
3. Installazione del sistema 3.1 Pannello anteriore del ControlSpace AMS-8 ™ 1. DISPLAY LCD Il display LCD visualizza i menu di controllo e le impostazioni disponibili per le singole voci di menu. 2. PULSANTI DI NAVIGAZIONE I pulsanti “più” e “meno” consentono di scorrere le voci di menu, mentre i pulsanti “sinistra” e “destra” permettono di modificare il valore della voce di menu selezionata.
Seite 109: Pannello Posteriore Del Controlspace Ams
3. Installazione del sistema 3.2 Pannello posteriore del ControlSpace AMS-8 ™ Ingressi linea (1 - 16) Slot per scheda Audio Link CS TIC Slot per la scheda Audio Link che consente il collegamento Connettore d’ingresso RCA (livello linea sbilanciato) di due AMS-8 Audio Management Systems. È necessaria una sola Card nell’unità...
Seite 110: Configurazione Del Controller Da Parete
3. Installazione del sistema 3.3 Configurazione del controller da parete 1. DISPLAY LCD 2. PULSANTI VOLUME 3. PULSANTI CANALE Prima di configurare il ControlSpace AMS-8, selezioni un indirizzo per ognuno dei controller da parete ™ (1..8). Questa operazione viene generalmente eseguita al momento della prima connessione del controller stesso al rack di sistema.
Seite 111: Connessioni Delle Interfacce Utente
Non applicabile Cavo mic/linea Cavo alimentazione/ standard, passa cavi audio BOSE CS AMS-8 per CS-LIM * Nota: se non utilizza l’alimentatore sopra indicato, qualsiasi altro alimentatore che si intenda usare in Europa deve essere conforme allo standard EN/IEC 60950. ** Cavo RS485 consigliato I componenti devono sempre essere collegati in configurazione a margherita (piuttosto che a stella o di altro tipo).
Seite 112: Layout Di Sistema
3. Installazione del sistema 3.5 Layout di sistema Due linee di comunicazione RS485 e un alimentatore centrale: Max. 600 m (lunghezza totale) Cavo audio/microfono RS-485 RS-485 Cavo audio/microfono Alimentatore 24 V DC 2-7 A Ingresso CC 24 V Due linee di comunicazione RS485 e alimentatori locali: Max.
Seite 113 3. Installazione del sistema Aggiunta di un’unità AMS-8 Control Space per creare sino a 16 zone audio È necessaria una scheda Audio Link. Il numero dei kit di cavi Audio Link dipende dal numero delle sorgenti collegate (inclusi il pannello di chiamata o il lettore di messaggi esterno). Per collegare sino a quattro sorgenti è...
Seite 114: Connessioni Del Controller Da Parete
3. Installazione del sistema 3.6 Connessioni CS-WC 1. Jumper di terminazione, vedere NOTA del capitolo 3.5. 2. Connettore RS485. 3. Connettore alimentatore. 3.7 Connessioni CS-LIM 1. Il CS-LIM è dotato di un regolatore per il guadagno del microfono. Ruoti il regolatore in senso anti- orario per ridurre il guadagno fino a un minimo di 32 dB e in senso orario per aumentare il guadagno fino a un massimo di 66 dB.
Seite 115: Connessioni Del Pannello Di Chiamata
3. Installazione del sistema 3.8 Connessioni CS-PP Il CS-PP è dotato di un regolatore per il guadagno del microfono e di un regolatore per il guadagno della suoneria (segnale di attenzione). Per poter regolare entrambi i guadagni e connettere il CS-PP, rimuova prima l’inserto in plastica (nella parte superiore del pannello anteriore del CS-PP), quindi le 4 viti ed estragga il pannello anteriore dal relativo alloggiamento.
Seite 116: Gpio (General Purpose Input/Output)
3. Installazione del sistema 3.9 GPIO (General Purpose Input/Output) Il ControlSpace ™ include una scheda GPIO/RS232 (veda anche il capitolo 3.2). I GPIO vengono utilizzati per attivare l’indirizzamento dei messaggi o la combinazione di ambienti. Grazie agli 8 contatti di ingresso e al router configurabile è possibile creare 8 zone. I contatti vengono attivati applicando 24 V CC tra il contatto specifico e il pin di messa a terra comune.
Seite 117: Connessioni Di Ingresso E Di Uscita Della Sorgente Audio
3. Installazione del sistema 3.10 Connessioni di ingresso e di uscita della sorgente audio Le sorgenti audio possono essere collegate a ingressi e uscite di linea bilanciate e non bilanciate utilizzando uno dei seguenti tipi di cavi: Connettore lato sorgente Ingressi e uscite audio del ControlSpace ™...
Seite 118: Componenti Di Sistema Opzionali
4. Opzioni di espansione 4. Componenti di sistema opzionali Il sistema ControlSpace ™ AMS-8 standard include: • 8 canali di ingresso audio di linea analogici (CS-TIC) • 8 canali di uscita audio di linea analogici (CS-TOC) • 8 ingressi con contatti di controllo per uso generale e •...
Seite 119: Risoluzione Dei Problemi
5. Risoluzione dei problemi 5. Risoluzione dei problemi L’alimentazione è assente Colleghi il cavo di alimentazione e accenda il sistema. L’apparecchio è acceso, ma l’audio non è Verifichi che dalla sorgente provenga un segnale di presente in nessuna zona ingresso. Verifichi che sia presente un segnale di uscita.
Seite 120: Specifiche Tecniche
6. Specifiche tecniche 6. Specifiche tecniche Ingressi: Tipo: 8 (fino a 16) analogici di linea, non bilanciati e bilanciati elettronicamente Connettori: RCA ed Euroblock a 3 pin Sensibilità: da -30 dBu a +14 dBu Impedenza: 50 kohm Livello clip di ingresso: +14 dBU Risoluzione digitale: 24 bit Uscite: Tipo: 8 analogiche di linea, non bilanciate e bilanciate elettronicamente...
Seite 121: Sedi Commerciali Europee
Fax: 01-604043423 e-mail: infopro_nl@bose.com Belgio Norvegia Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telefono: 012-390800 Telefono: 062-821560 Fax: 012-390840 Fax: 062-821569...
Seite 122 Wijzigingen in specificaties voorbehouden. Informatie in dit document kan zonder voorafgaande kennisgeving of verplichting worden gewijzigd. Downloaded from www.Manualslib.com manuals search engine...
Seite 123 Inhoudsopgave 1. Veiligheidsinformatie Belangrijke veiligheidsinstructies Conformiteitsverklaring 2. Inleiding 3. Systeeminstallatie 3.1 Voorpaneel ControlSpace AMS-8 ™ 3.2 Achterpaneel ControlSpace AMS-8 ™ 3.3 Configuratie wandregelaar 3.4 Aansluitingen gebruikersinterface 3.5 Systeemindelingen 3.6 Aansluitingen (wandregelaar) 3.7 Aansluitingen (lokale input module) 3.8 Aansluitingen (oproeppaneel) 3.9 Algemene ingangen/uitgangen 3.10 Aansluitingen audio-ingangen en -uitgangen 4.
Seite 124: Veiligheidsinformatie
Als u de behuizing opent of verwijdert, wordt u mogelijk blootgesteld aan gevaarlijke spanning of andere risico’s. Neem contact op met Bose voor informatie over een geautoriseerd servicecenter. 15. Zorg dat stopcontacten, verlengsnoeren of integrale contactdozen niet overbelast worden om brand of een elektrische schok te voorkomen.
Seite 125: Informatie Over Producten Die Elektrische Ruis Genereren
1. Veiligheidsinformatie 16. Zorg dat er geen objecten of vloeistoffen in het product terechtkomen – deze kunnen in contact komen met gevaarlijke spanningspunten of kortsluiting veroorzaken hetgeen kan leiden tot brand of elektrische schokken. 17. Raadpleeg de behuizing van het product voor veiligheidswaarschuwingen. 18.
Seite 126: Conformiteitsverklaring
1. Veiligheidsinformatie Conformiteitsverklaring De fabrikant verklaart hierbij dat dit product, inclusief de bijbehorende accessoires, voldoet aan de volgende richtlijnen: EMC-richtlijn 89/336/EEG (Elektromagnetische compatibiliteit) EN-55103-1 EN-55103-2 Laagspanningsrichtlijn 73/23/EEG EN-60065: 2002 7e Editie Aandachtspunten bij montage in een rack Voor de montage van de audiosignaalprocessor in een rack zijn twee rackunits van 4,4 cm (2HE totaal) met een diepte van 32,5 cm vereist.
Seite 127: Inleiding
• 8 analoge lijnuitgangen • 8 algemene bedieningsingangen en 1 algemene bedieningsuitgang (GPIO) • Ontwerp, configuratie en systeembeheer met PC-software • Digitale signaalverwerking omvat o.a.: luidspreker-EQ’s van Bose, delay, volumeregeling en bronselectie • LCD-scherm en navigatietoetsen • Wandregelaar (met optionele infrarood afstandsbediening) •...
Seite 128: Systeeminstallatie
3. Systeeminstallatie 3.1 Voorpaneel ControlSpace AMS-8 ™ 1. LCD-SCHERM Het LCD-scherm toont de beheermenu’s en de beschikbare instellingen voor de afzonderlijke menu-items. 2 . NAVIGATIETOETSEN Met de pijl omhoog en de pijl omlaag kunt u door de menu-items bladeren. Met de pijl naar links en de pijl naar rechts wijzigt u de waarde van het geselecteerde menu-item.
Seite 129: Achterpaneel Controlspace Ams
3. Systeeminstallatie 3.2 Achterpaneel ControlSpace AMS-8 ™ Line ingangen (1-16) Audio Link kaart slot CS TIC Slot voor Audio Link kaart om twee ControlSpace ™ RCA Input connector: RCA Ingangconnector (ongebalanceerd line niveau) AMS-8 Audio Management Systemen aan elkaar te koppelen. Alleen in het hoofdsysteem is een 3-pin Input Euro Block Connector: 3-pins Ingang Audio Link kaart benodigd.
Seite 130: Configuratie Wandregelaar
3. Systeeminstallatie 3.3 Configuratie wandregelaar 1. LCD-SCHERM 2. VOLUMETOETSEN 3. KANAALTOETSEN Voordat de ControlSpace AMS-8 kan worden geconfigureerd, moeten de adressen voor de afzonderlijke ™ wandregelaars (1..8) worden ingesteld. Doorgaans wordt dit gedaan wanneer een wandregelaar voor de eerste keer wordt verbonden met het systeemrack. Een paar seconden nadat de wandregelaar is verbonden met het systeemrack, wordt op het LCD-scherm “Select WC..”...
Seite 131: Aansluitingen Gebruikersinterface
12VDC 140mA norm. bij 24V DC 60mA norm. bij 24V DC 30mA norm. bij 24VDC 70mA norm. Aanbevolen voedings- BOSE CS AMS-8 BOSE CS AMS-8 BOSE CS AMS-8 bron* 24 V DC 2,7 A gestabili- 24 V DC 2,7 A gestabili-...
Seite 132: Systeemindelingen
3. Systeeminstallatie 3.5 Systeemindelingen Twee RS485-communicatielijnen en een centrale voedingsbron: Max. 600 m (totale lengte) Audio-/microfoonkabel RS-485 RS-485 Audio-/microfoonkabel Voedingsbron 24VDC 2-7A DC 24 V input Twee RS485-communicatielijnen en lokale voedingsbronnen: Max. 600 m (totale lengte) Audio-/microfoonkabel Voeding RS-485 Voeding RS-485 Voeding Eén seriële of RS485-communicatielijn beperkt de maximumlengte:...
Seite 133 3. Systeeminstallatie Een tweede ControlSpace AMS-8 toevoegen om uit te breiden naar 16 audiozones ™ De optionele Audio Link kaart is benodigd. Het aantal benodigde Audio Link kabelsets is afhankelijk van de aantal door te koppelen bronnen (inclusief oproeppaneel of externe berichtenmodule). Eén Audio Link kabelset is voldoende om 4 bronnen door te koppelen.
Seite 134: Aansluitingen (Wandregelaar)
3. Systeeminstallatie 3.6 CS-WC-aansluitingen 1. Jumper voor afsluiting, zie OPMERKING in hoofdstuk 3.5 2. RS485-connector 3. Voedingsbronconnector 3.7 CS-LIM-aansluitingen 1. De CS-LIM is uitgerust met een instelpotmeter voor microfoonvolume. Draai de instelpotmeter linksom om het volume te verlagen naar de minimumwaarde van 32 dB of rechtsom om het volume te verhogen naar de maximumwaarde van 66 dB.
Seite 135: Aansluitingen (Oproeppaneel)
3. Systeeminstallatie 3.8 CS-PP-aansluitingen De CS-PP is uitgerust met een instelpotmeter voor microfoonvolume en een instelpotmeter voor het oproepsignaal. Als u beide instelpotmeters wilt instellen en de CS-PP wilt aansluiten, moet u de plastic afdekplaat (boven aan het voorpaneel van de CS-PP) verwijderen. Verwijder vervolgens de 4 schroeven en til het voorpaneel uit de behuizing.
Seite 136: Algemene Ingangen/Uitgangen
3. Systeeminstallatie 3.9 Algemene ingangen/uitgangen (GPIO) De ControlSpace ™ bevat 1 GPIO/RS232-kaart (zie ook hoofdstuk 3.2). Deze kaart wordt gebruikt voor het activeren van de berichtrouter en de koppeling van ruimten. Met de 8 ingangscontacten en de te configureren router kunnen 8 zones worden gemaakt. De contacten worden geactiveerd bij een spanning van 24 volt gelijkstroom tussen het betreffende contact en de gemeenschappelijke massa.
Seite 137: Aansluitingen Audio-Ingangen En -Uitgangen
3. Systeeminstallatie 3.10 Aansluitingen voor audiobroningangen en -uitgangen De volgende kabeltypen kunnen worden gebruikt om audiobronnen aan te sluiten op de gebalanceerde en ongebalanceerde lijningangen en -uitgangen: Bronconnector ControlSpace ™ AMS-8 audio-ingangen en -uitgangen Jack 6.3mm stereo (gebalanceerd) Jack 6.3mm mono (ongebalanceerd) Downloaded from www.Manualslib.com...
Seite 138: Optionele Systeemcomponenten
Met het ControlSpace ™ AMS-8 oproeppaneel kunnen live en opgenomen (spraak)berichten in geselecteerde groepen of zones worden afgespeeld. ControlSpace AMS-8 wandregelaar (CS-WC) Met de ControlSpace ™ AMS-8 wandregelaar kan een kanaal worden geselecteerd. Tevens kan het volume lokaal worden aangepast.
Seite 139: Problemen Oplossen
5. Problemen oplossen 5. Problemen oplossen Geen stroom Sluit de voedingsbron aan op het stopcontact en schakel de stroom in. Stoom is ingeschakeld, maar er is geen geluid Controleer of de bron een invoersignaal afgeeft. in de zones Controleer of er een uitvoersignaal is. Is er wel een invoersignaal maar geen uitvoer- signaal, dan is op de ControlSpace ™...
Seite 140: Technische Specificaties
6. Technische specificaties 6. Technische specificaties Ingangen: Type: 8x analoog (maximaal 16), ongebalanceerd en elektronisch gebalanceerd, lijningang Connectors: RCA en Euroblock, 3-pins Input sensitivity: -30 dBV tot +14 dBV Impedantie: 50 kOhm Clipniveau ingang +14 dBV Digitale resolutie: 24-bits Uitgangen: Type: 8x analoog, ongebalanceerd en elektronisch gebalanceerd, lijningang Connectors: RCA en Euroblock, 3-pins Impedantie: 150 Ohm...
Seite 141: Europese Verkoopkantoren
Fax: 01-604043423 E-mail: infopro_nl@bose.com België Noorwegen Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telefoon: 012-390800 Telefoon: 062-821560 Fax: 012-390840 Fax: 062-821569...
Seite 142 Producent zastrzega sobie prawa do zmiany danych technicznych. Informacje w tej instrukcji obsługi mogą ulec zmianie bez powiadomienia i bez żadnych zobowiązań. Downloaded from www.Manualslib.com manuals search engine...
Seite 143 Spis treści 1. Informacje dotyczące bezpieczeństwa Ważne instrukcje dotyczące bezpieczeństwa Deklaracja zgodności 2. Wstęp 3. Instalacja systemu 3.1 Panel przedni ControlSpace ™ AMS-8 3.2 Panel tylny ControlSpace ™ AMS-8 3.3 Konfiguracja kontrolera naściennego 3.4 Połączenia interfejsu użytkownika 3.5 Schematy systemu 3.6 Połączenia kontrolera naściennego 3.7 Połączenia lokalnego modułu wejść...
Seite 144: Informacje Dotyczące Bezpieczeństwa
Nie należy podejmować prób samodzielnego serwisu tego urządzenia. Otwarcie lub zdjęcie pokryw może narazić użytkownika na niebezpieczne napięcie lub inne niebezpieczeństwa. Prosimy zadzwonić do firmy Bose, która wskaże najbliższy autoryzowany serwis. 15. Aby zapobiec ryzyku pożaru lub porażenia prądem elektrycznym, należy unikać przeciążania gniazd elektrycznych, przedłużaczy i wbudowanych gniazd o wygodnym dostępie.
Seite 145 1. Informacje dotyczące bezpieczeństwa 16. Nie wolno dopuścić, aby do urządzenia dostał się jakikolwiek przedmiot lub ciecz — mogą one zetknąć się z miejscami o niebezpiecznym poziomie napięcia lub doprowadzić do zwarcia elementów, powodując pożar lub porażenie prądem elektrycznym. 17. Oznaczenia związane z bezpieczeństwem można znaleźć na obudowie urządzenia. 18.
Seite 146: Deklaracja Zgodności
1. Informacje dotyczące bezpieczeństwa Deklaracja zgodności Producent tego wzmacniacza niniejszym oświadcza, że to urządzenie, w tym jego akcesoria, są zgodne z następującymi standardami: Dyrektywa dotycząca zgodności elektromagnetycznej 89/336/EEC EN-55103-1 EN-55103-2 Dyrektywa dotycząca niskiego napięcia 73/23/EEC EN-60065:2002, wydanie 7 Informacje dotyczące montowania w stelażu Procesor sygnału audio ma rozmiar 2U w stelażu, gdzie 1U ma następujące wymiary: 4,4 cm wysokości i 32,5 cm głębokości.
Seite 147: Wstęp
• Projektowanie, konfiguracja oraz sterowanie systemem za pomocą oprogramowania dla komputerów PC • Przeklejono z arkusza ESP-88, jednak informacje te nie odpowiadają systemowi AMS8, ponieważ przetwarzanie DSP nie jest modułowe. Cyfrowe przetwarzanie sygnału obejmuje: Korekcję EQ dla głośników BOSE, opóźnienie, kontrolę wzmocnienia oraz wybór źródła.
Seite 148: Instalacja Systemu
3. Instalacja systemu 3.1 Panel przedni systemu ControlSpace ™ AMS-8 1. EKRAN LCD Na ekranie LCD są wyświetlane menu sterujące oraz możliwe ustawienia dla każdej pozycji menu. 2. PRZYCISKI NAWIGACYJNE Przyciski „w górę” i „w dół” służą do przewijania pozycji menu, a „w lewo” i „w prawo” do zmiany wartości wybranych pozycji menu.
Seite 149: Panel Tylny Controlspace ™ Ams
Slot na karte „Audio Link” CS TIC Wejście na kartę “Audio Link” umożliwia połączenie dwóch wejście RCA (niezbalansowane) systemów ControlSpace AMS-8. Zainstalowanie karty wymagane jest tylko w pierwszym urządzeniu głównym. 3-pinowe wejście „Euro Block” Jeden zestaw przewodów „Audio Link” pozwala na (zbalansowane) połączenie czterech źródeł.
Seite 150: Konfiguracja Kontrolera Naściennego
3. Instalacja systemu 3.3 Konfiguracja kontrolera naściennego 1. EKRAN LCD 2. PRZYCISKI ZMIANY POZIOMU GŁOŚNOŚCI 3. PRZYCISKI ZMIANY KANAŁÓW Przed skonfigurowaniem systemu ControlSpace ™ AMS-8 konieczne jest wybranie adresu każdego kontrolera naściennego (1–8). Zazwyczaj czynność tę wykonuje się przy pierwszym podłączeniu kontrolera naściennego do stelaża z systemem.
Seite 151: Połączenia Interfejsu Użytkownika
Nie dotyczy Standardowy kabel Mic/ Kabel audio/zasilający Line, 1 kabel dwużyłowy BOSE CS AMS-8 dla CS-LIM ekranowany * Uwaga: Jeżeli wyżej wymieniony zasilacz nie jest stosowany, wszystkie inne zasilacze używane w Europie muszą być zgodne z normą EN/IEC 60950. ** Zalecane okablowanie RS485 Elementy systemu należy zawsze podłączać...
Seite 152: Schematy Systemu
3. Instalacja systemu 3.5 Schematy sytemu Dwie linie komunikacyjne RS485 i centralny zasilacz: Maks. 600 m (długość całkowita) Kabel audio/mikrofonowy RS-485 RS-485 Kabel audio/mikrofonowy zasilacz 24VDC 2-7A Wejście 24 V prądu stałego Dwie linie komunikacyjne RS485 i lokalne zasilacze: Maks. 600 m (długość całkowita) Kabel audio/mikrofonowy Zasilacz RS-485...
Seite 153 3. Instalacja systemu Dołączanie drugiego systemu ControlSpace ™ AMS-8 w celu uzyskania 16 stref audio Do wykonania połączenia potrzebny jest przewód Audio Link (wyposażenie dodatkowe). Liczba przewodów uzależniona jest od ilości dołączonych źródeł (wliczając Paging Panel i zewnętrzny nadajnik komunikatów). Jeden komplet przewodów pozwala na podłączenie maksymalnie czterech źródeł.
Seite 154: Połączenia Kontrolera Naściennego
3. Instalacja systemu 3.6 Połączenia CS-WC 1. Zworka końcowa, patrz UWAGA w rozdziale 3.5 2. Złącze RS485 3. Złącze zasilacza 3.7 Połączenia CS-LIM 1. CS-LIM wyposażono w pokrętło regulacji wzmocnienia mikrofonu. Obróć pokrętło regulacji w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć wzmocnienie na wartość minimalną 32 dB. Obróć...
Seite 155: Połączenia Panelu Dystrybucji Komunikatów
3. Instalacja systemu 3.8 Połączenia CS-PP CS-PP wyposażono w pokrętło regulacji wzmocnienia mikrofonu oraz pokrętło regulacji wzmocnienia dzwonka (sygnał uwagi). Aby dostosować te dwa typy wzmocnienia i podłączyć CS-PP, należy zdjąć plastikową pokrywę (w górnej części płyty przedniej CS-PP), a następnie odkręcić 4 śruby i ściągnąć panel przedni. Dwa pokrętła regulacji znajdują...
Seite 156: Wejścia/Wyjścia Ogólnego Przeznaczenia
3. Instalacja systemu 3.9 Wejścia/wyjścia ogólnego przeznaczenia System ControlSpace ™ zawiera jedną kartę wejść/wyjść ogólnego przeznaczenia/RS232 (zobacz także rozdział 3.2). Wejścia/wyjścia ogólnego przeznaczenia służą do włączania routera komunikatów lub umożliwiają łączenie pomieszczeń. Mając do dyspozycji 8 styków wejścia oraz router z możliwością konfiguracji, można utworzyć 8 stref.
Seite 157: Połączenia Wejść I Wyjść Audio
3. Instalacja systemu 3.10 Połączenia wejść i wyjść źródeł audio Źródła audio można podłączyć do zbalansowanych i niezbalansowanych wejść i wyjść liniowych za pomocą następujących typów kabli: Złącze źródła Wejścia i wyjścia audio systemu ControlSpace ™ AMS-8 Wtyczka słuchawek (zbalansowana) Wtyczka słuchawek (niezbalansowana) Downloaded from...
Seite 158: Opcjerozszerzenia
4. Opcjerozszerzenia 4. Opcjonalne elementy systemu Standardowy system ControlSpace ™ AMS-8 zawiera: • 8 kanałów liniowych analogowych wejść audio (CS-TIC) • 8 kanałów liniowych analogowych wyjść audio (CS-TOC) • 8 stykowych wejść sterujących ogólnego przeznaczenia • 1 stykowe wyjście sterujące ogólnego przeznaczenia System ControlSpace ™...
Seite 159: Rozwiązywanie Problemów
5. Rozwiązywanie problemów 5. Rozwiązywanie problemów Brak zasilania Podłącz kabel zasilający, włącz zasilanie. Zasilanie jest włączone, ale w żadnej strefie nie Sprawdź, czy jest sygnał na wejściu ze źródła. słychać dźwięku. Sprawdź, czy jest sygnał na wyjściu. Jeżeli jest sygnał na wejściu, ale nie ma na wyjściu, być...
Seite 160: Dane Techniczne
6. Dane techniczne 6. Dane techniczne Wejścia: Typ: 8 wejść analogowych (maks. 16), niezbalansowanych i elektronicznie zbalansowanych, liniowych Złącza: RCA i 3-stykowe złącze Euro Czułość na wejściu: -30 dBu do +14 dBu Oporność: 50 kiloomów Poziom ograniczania wejścia: +14 dBu Rozdzielczość...
Seite 161: Biura Sprzedaży W Europie
Faks: 01-604043423 e-mail: infopro_nl@bose.com Belgia Norwegia Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telefon: 012-390800 Telefon: 062-821560 Faks: 012-390840 Faks: 062-821569...
Seite 162 Tillverkaren förbehåller sig specifikationsrättigheter. Informationen i den här manualen är förbehållet rätten att ändras utan förvarning eller skyldigheter. Downloaded from www.Manualslib.com manuals search engine...
Seite 163 Innehållsförteckning 1. Säkerhetsinformation Viktiga säkerhetsanvisningar Konformitetsdeklaration 2. Inledning 3. Systeminstallation 3.1 Frontpanelens ControlSpace AMS-8 ™ 3.2 Baksidans ControlSpace AMS-8 ™ 3.3 Konfiguration väggreglage 3.4 Anslutningar för användargränssnitt 3.5 Systemarrangemang 3.6 Anslutningar till väggreglage 3.7 Anslutningar till den lokala ingångsmodulen 3.8 Anslutningar till sökpanel 3.9 Allmän användning ingångar/utgångar 3.10 In- och utgående ljudanslutningar 4.
Seite 164: Säkerhetsinformation
Försök inte att själv att åtgärda felen på produkten. Öppning och borttagning av höljet kan utsätta dig för farlig spänning eller andra risker. Kontakta Bose för information om ett auktoriserat servicecenter nära dig.
Seite 165 1. Säkerhetsinformation 16. Låt inte föremål eller vätskor tränga in i produkten. De kan komma i kontakt med farliga spänningspunkter eller kortsluta delar, vilket kan resultera i brand och elektriska stötar. 17. Granska de säkerhetsrelaterade märkena på produkten. 18. Placera inte öppen eld, t.ex. tända stearinljus, på apparaten. VARNING: Minska risken för brand eller elektriska stötar genom att inte utsätta systemet för regn eller fuktighet.
Seite 166: Konformitetsdeklaration
1. Säkerhetsinformation Konformitetsdeklaration Tillverkaren av denna förstärkare intygar härmed att apparaten, inklusive tillbehör, följer följande standarder: EMC-direktiv 89/336/EEC (elektromagnetisk kompatibilitet) EN-55103-1 EN-55103-2 Lågspänningsdirektivet 73/23/EEG EN-60065:2002 7:e utgåvan Övervägande vid rackmontering Ljudsignalsprocessorn kräver två höjdenheter 4,4 cm rack, med ett innerdjup på 32,5 cm. Använd fyra skruvar med brickor vid montering för att förhindra märken i frontpanelen.
Seite 167: Inledning
• Utformning, konfiguration och systemkontroll via PC-baserade mjukvaruprogram • Inklistrad från ESP-88-bladet men inte lämplig för AMS8, eftersom DSP-behandling inte är modulär. Digital signalbehandling innefattar: BOSE högtalare EQs, fördröjning, styrning av förstärkning och källval. • LCD-skärm och navigeringsknappar • Väggreglagets funktionalitet (valfri IR fjärrkontroll) •...
Seite 168: Systeminstallation
3. Systeminstallation 3.1 Frontpanel ControlSpace AMS-8 ™ 1. LCD-SKÄRM LCD-skärmen visar kontrollmenyn och de möjliga inställningarna för varje menypost. 2. NAVIGERINGSKNAPPAR Med knapparna ‘up’ och ‘down’ kan man bläddra genom menyposterna, medan knapparna ‘left’ och ‘right’ ändrar inställningsvärdet på den valda menyposten. Knappen ‘OK’ bekräftar det gjorda valet. Exempel: Om man trycker på...
Seite 169: Baksidans Controlspace ™ Ams
3. Systeminstallation 3.2 Baksida ControlSpace AMS-8 ™ Linjeingång (1-16) Audio Link kortplats CS TIC Kortplats för Audio Link kort för att länka två RCA Ingångsanslutning (Obalanserad linjenivå) ControlSpace ™ AMS-8 AUdio Management system. Endast i masterrack är ett Audio Link kort nödvändigt. 3-stifts ingångsanslutning Euro Block För att länka, lägg till ett Audio Link kabelset per fyra (Balanserad linjenivå)
Seite 170: Konfiguration Väggreglage
3. Systeminstallation 3.3 Konfiguration väggreglage 1. LCD-SKÄRM 2. VOLYMKNAPPAR 3. KANALKNAPPAR Innan man konfigurerar ControlSpace AMS-8 måste man välja en address för varje väggreglage (1..8). ™ Detta görs vanligtvis första gången som väggreglaget kopplas till racksystemet. Några sekunder efter det att väggreglaget kopplats till racksystemet visas “Select WC..”...
Seite 171: Anslutningar För Användargränssnitt
CS-WC/CS-PP Audio wiring Inte tillämpligt Standard Mic/Line- BOSE CS AMS-8 ljud/ kabel, 1 par med skärm strömkabel för CS-LIM * Obs! Om ovan nämnda strömförsörjning inte används, måste all annan strömförsörjning som används i Europa överensstämma med EN/IEC 60950.
Seite 172: Systemarrangemang
3. Systeminstallation 3.5 Systemarrangemang Två RS485-kommunikationslinjer och en central strömförsörjning: Max. 600 m (total längd) Ljud/Mikrofon-kabel RS-485 RS-485 Ljud/Mikrofon-kabel Nätdel 24VDC 2-7A DC 24V input Två RS485-kommunikationslinjer och lokal strömförsörjning: Max. 600 m (total längd) Ljud/Mikrofon-kabel RS-485 RS-485 En kedjekoppling/RS485-kommunikationslinje begränsar maxavståndet: Max.
Seite 173 3. Systeminstallation Lägga till en andra ControlSpace AMS-8 enhet, för att skapa upp till 16 zoner Ytterligare Audio Link kort behövs för detta. Beroende på antalet anslutna källor (inkl.utrops panel eller talat meddelande externt) behöver man ett antal Audio Link kabelset. Ett kabelset är nödvändigt för att länka upp till fyra källor.
Seite 174: Anslutningar Till Väggreglage
3. Systeminstallation 3.6 CS-WC kopplingar 1. Termineringsbygel, se OBS! i kapitel 3.5 2. RS485-kontakt 3. Strömförsörjningskontakt 3.7 CS-LIM-anslutningar 1. CS-LIM är utrustad med en justeringsanordning för mikrofonförstärkning. Vrid justeringsanordningen moturs för att minska förstärkningen till ett minimum på 32dB. Vrid justeringsanordningen moturs för att öka förstärkningen till ett maximum på...
Seite 175: Anslutningar Till Sökpanel
3. Systeminstallation 3.8 CS-WC anslutningar CS-PP är utrustad med en justeringsanordning för mikrofonförstärkning en för tonförstärkning (uppmärk- samhetssignal). För att kunna justera båda förstärkningarna, och kunna ansluta CS-PP:n, behöver man avlägsna plastinlägget (överst på frontplattan på CS-PP:n), sedan ta bort de 4 skruvarna och lyfta front- panelen ut ur höljet.
Seite 176: Allmän Användning Ingångar/Utgångar
3. Systeminstallation 3.9 Allmän användning ingångar/utgångar (GPIO) ControlSpace ™ innefattar ett GPIO/RS232-kort (se även kapitel 3.2). GPIO:n används för att aktivera routern eller aktivera rumskombinering. Med de 8 ingångskontakterna och den konfigurerbara routern är det möjligt att skapa 8 zoner. Kontakterna startar genom användning av 24VDC mellan den specifika kontakten och jordningsstiftet.
Seite 177: In- Och Utgående Ljudanslutningar
3. Systeminstallation 3.10 Ljudkälla in- och utgående anslutningar Ljudkällor kan anslutas till de balanserade och obalanserade linjeingångarna och linjeutgångarna genom användning av någon av följande kabeltyper: Källanslutning ControlSpace ™ AMS-8 ljudingångar och ljudutgångar Telefonkontakt (balanserad)) Telefonkontakt (obalanserad) Downloaded from www.Manualslib.com manuals search engine...
Seite 178: Valfria Systemkomponenter
4. Utbyggnadsalternativ 4. Valfria systemkomponenter Standard ControlSpace ™ AMS-8 innehåller: • 8 kanaler för analoga ljudingångar, linjenivå (CS-TIC) • 8 kanaler för analoga ljudutgångar, linjenivå (CS-TOC) • 8 ingångar styrkontakt allmän användning och • 1 utgång styrkontakt allmän användning ControlSpace ™...
Seite 179: Felsökning
5. Problem 5. Problem Ingen ström Sätt i strömkabeln, slå på strömmen. Strömmen är på, men inget ljud i någon av Kontrollera att det finns en ingångssignal från zonerna källan. Kontrollera att det finns en utgångssignal. Om det finns ingångssignal men ingen utgångs- signal måste ControlSpace ™...
Seite 180: Tekniska Specifikationer
6. Tekniska specifikationer 6. Tekniska specifikationer Ingångar: Typ: 8x analoga (upp till 16), obalanserade och elektroniskt balanserade linjenivåanslutningar: RCA och 3 stifts Europeiskt block Ingångskänslighet: -30dBu till +14dBu Impedans: 50K Ohms Ingång klippningsnivå: +14dBU Digital upplösning: 24-bitar Utgångar: Typ: 8x analoga obalanserade och elektroniskt balanserade linjenivåanslutningar: RCA och 3 stifts Europeiskt block Impedans: 150 Ohms Max utgångsnivå: 18dBu balanserad, 12dBu obalanserad...
Seite 181: Europeiska Försäljningskontor
Fax: 01-604043423 e-post: infopro_nl@bose.com Belgien Norge Professional Systems Division, Belgium Professional Systems Division, Norway Bose N.V., Limesweg 2 Bose Filial till Bose A/S Danmark, Lerkev 58 3700 Tongeren, België 2209 Kongsvinger, Norge Telefon: 012-390800 Telefon: 062-821560 Fax: 012-390840 Fax: 062-821569...

Bose ControlSpace AMS-8 Sicherheitshinweise & Installationshandbuch

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Bose ControlSpace AMS-8

Inhaltszusammenfassung für Bose ControlSpace AMS-8
