3. Instalacja systemu

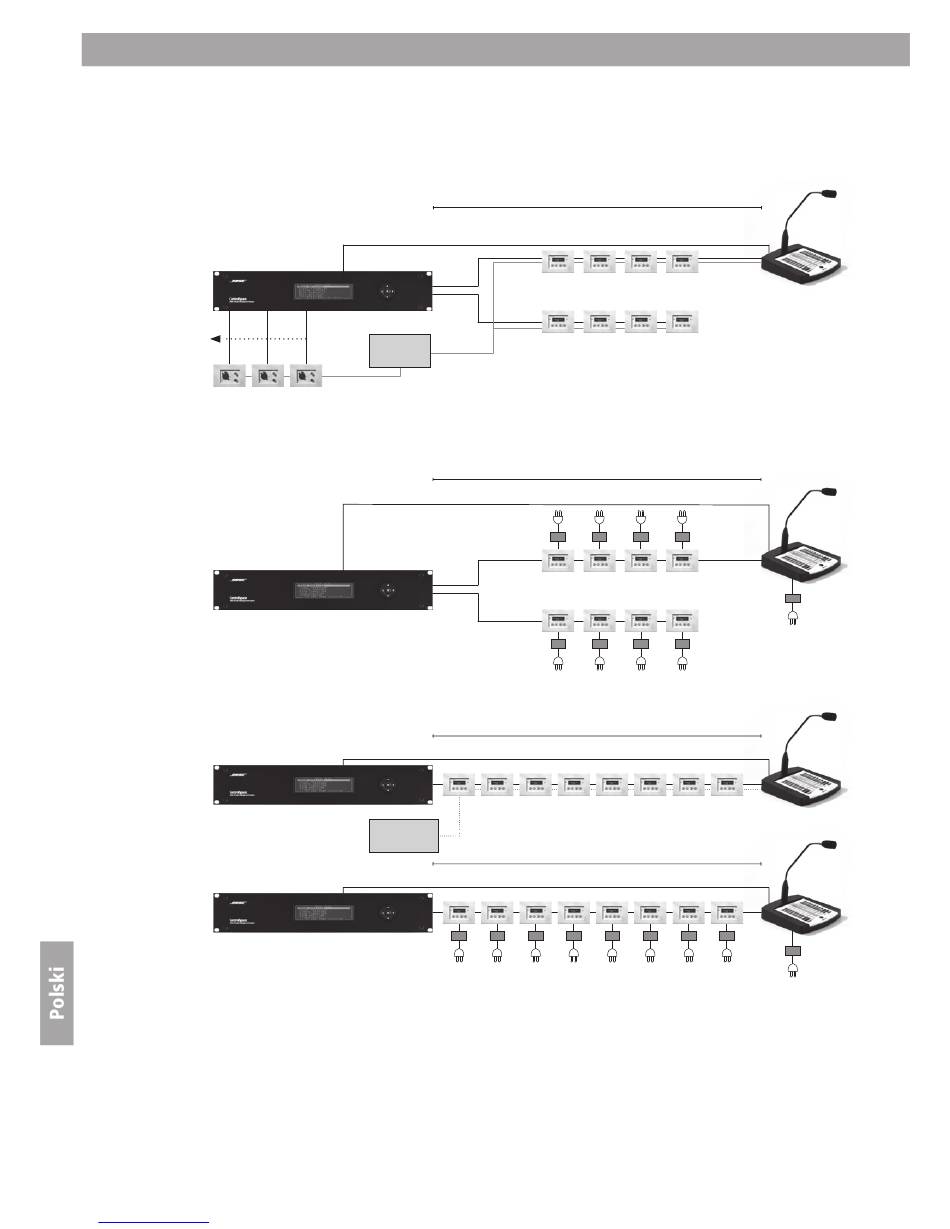

3.5 Schematy sytemu
Kabel audio/mikrofonowy
152 152
Downloaded from www.Manualslib.com
Dwie linie komunikacyjne RS485 i centralny zasilacz:
zasilacz
24VDC 2-7A
Dwie linie komunikacyjne RS485 i lokalne zasilacze:
Jednalinia komunikacyjna w konfiguracji łańcuchowej/RS485 ogranicza
maksymalną odległość:
zasilacz
24VDC 2-7A
Lub:
UWAGA:
*
Zworkę końcową należy umieścić na ostatnim interfejsie użytkownika (CS-WC lub CS-PP) znajdującym się na
końcu każdej linii komunikacyjnej RS485.
manuals search engine
Maks. 600 m (długość całkowita)
Kabel audio/mikrofonowy
RS-485
RS-485
Wejście 24 V
prądu stałego
Maks. 600 m (długość całkowita)
Kabel audio/mikrofonowy
Zasilacz
RS-485
RS-485
Zasilacz
Maks. 450 m
Kabel audio/mikrofonowy
Maks. 450 m
Kabel audio/mikrofonowy
*
*
*
Zasilacz
*
*
*
Zasilacz
