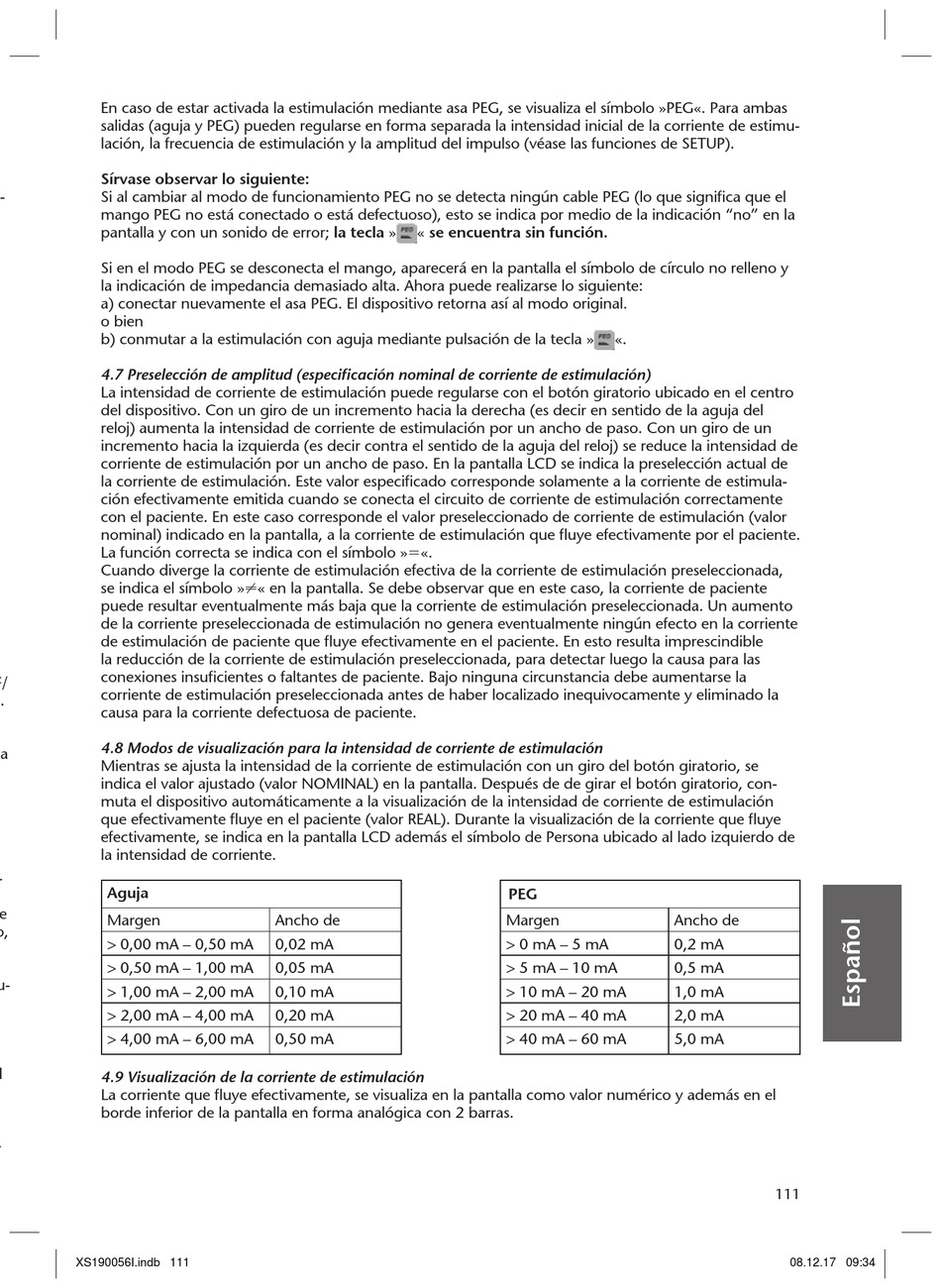

En caso de estar activada la estimulación mediante asa PEG, se visualiza el símbolo »PEG«. Para ambas
salidas (aguja y PEG) pueden regularse en forma separada la intensidad inicial de la corriente de estimu-
lación, la frecuencia de estimulación y la amplitud del impulso (véase las funciones de SETUP).
Sírvase observar lo siguiente:
n- Si al cambiar al modo de funcionamiento PEG no se detecta ningún cable PEG (lo que significa que el
mango PEG no está conectado o está defectuoso), esto se indica por medio de la indicación "no" en la
pantalla y con un sonido de error; la tecla »
Si en el modo PEG se desconecta el mango, aparecerá en la pantalla el símbolo de círculo no relleno y
la indicación de impedancia demasiado alta. Ahora puede realizarse lo siguiente:
a) conectar nuevamente el asa PEG. El dispositivo retorna así al modo original.
o bien
b) conmutar a la estimulación con aguja mediante pulsación de la tecla »
4.7 Preselección de amplitud (especificación nominal de corriente de estimulación)
La intensidad de corriente de estimulación puede regularse con el botón giratorio ubicado en el centro
del dispositivo. Con un giro de un incremento hacia la derecha (es decir en sentido de la aguja del
reloj) aumenta la intensidad de corriente de estimulación por un ancho de paso. Con un giro de un
incremento hacia la izquierda (es decir contra el sentido de la aguja del reloj) se reduce la intensidad de
corriente de estimulación por un ancho de paso. En la pantalla LCD se indica la preselección actual de
la corriente de estimulación. Este valor especificado corresponde solamente a la corriente de estimula-
ción efectivamente emitida cuando se conecta el circuito de corriente de estimulación correctamente
con el paciente. En este caso corresponde el valor preseleccionado de corriente de estimulación (valor
nominal) indicado en la pantalla, a la corriente de estimulación que fluye efectivamente por el paciente.
La función correcta se indica con el símbolo »5«.
Cuando diverge la corriente de estimulación efectiva de la corriente de estimulación preseleccionada,
se indica el símbolo »?« en la pantalla. Se debe observar que en este caso, la corriente de paciente
puede resultar eventualmente más baja que la corriente de estimulación preseleccionada. Un aumento
de la corriente preseleccionada de estimulación no genera eventualmente ningún efecto en la corriente
de estimulación de paciente que fluye efectivamente en el paciente. En esto resulta imprescindible
la reducción de la corriente de estimulación preseleccionada, para detectar luego la causa para las
conexiones insuficientes o faltantes de paciente. Bajo ninguna circunstancia debe aumentarse la
F/
corriente de estimulación preseleccionada antes de haber localizado inequivocamente y eliminado la
n.
causa para la corriente defectuosa de paciente.
4.8 Modos de visualización para la intensidad de corriente de estimulación
a
Mientras se ajusta la intensidad de la corriente de estimulación con un giro del botón giratorio, se
indica el valor ajustado (valor NOMINAL) en la pantalla. Después de de girar el botón giratorio, con-
muta el dispositivo automáticamente a la visualización de la intensidad de corriente de estimulación
que efectivamente fluye en el paciente (valor REAL). Durante la visualización de la corriente que fluye
efectivamente, se indica en la pantalla LCD además el símbolo de Persona ubicado al lado izquierdo de
la intensidad de corriente.
-
Aguja
e
Margen
o,
> 0,00 mA – 0,50 mA
> 0,50 mA – 1,00 mA
u-
> 1,00 mA – 2,00 mA
> 2,00 mA – 4,00 mA
> 4,00 mA – 6,00 mA
l
4.9 Visualización de la corriente de estimulación
La corriente que fluye efectivamente, se visualiza en la pantalla como valor numérico y además en el
borde inferior de la pantalla en forma analógica con 2 barras.
»
XS190056I.indb 111
« se encuentra sin función.
Ancho de
0,02 mA
0,05 mA
0,10 mA
0,20 mA
0,50 mA
«.
PEG
Margen Ancho de
> 0 mA – 5 mA 0,2 mA
> 5 mA – 10 mA 0,5 mA
> 10 mA – 20 mA 1,0 mA
> 20 mA – 40 mA 2,0 mA
> 40 mA – 60 mA 5,0 mA
