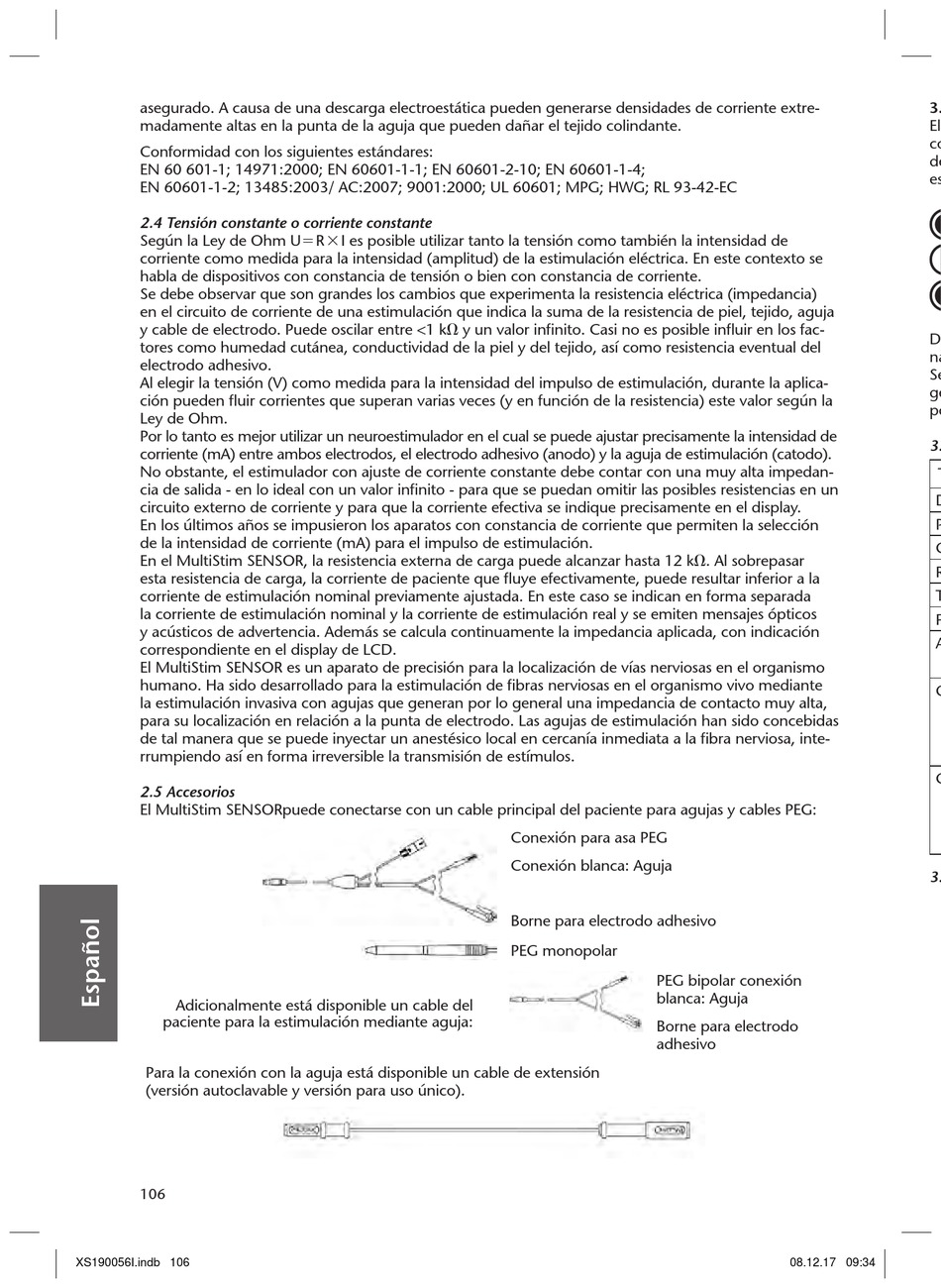

pajunk MultiStim SENSOR Gebrauchsanweisung Seite 106

asegurado. A causa de una descarga electroestática pueden generarse densidades de corriente extre-
madamente altas en la punta de la aguja que pueden dañar el tejido colindante.
Conformidad con los siguientes estándares:
EN 60 601-1; 14971:2000; EN 60601-1-1; EN 60601-2-10; EN 60601-1-4;
EN 60601-1-2; 13485:2003/ AC:2007; 9001:2000; UL 60601; MPG; HWG; RL 93-42-EC
2.4 Tensión constante o corriente constante
Según la Ley de Ohm U5R 3 I es posible utilizar tanto la tensión como también la intensidad de
corriente como medida para la intensidad (amplitud) de la estimulación eléctrica. En este contexto se
habla de dispositivos con constancia de tensión o bien con constancia de corriente.
Se debe observar que son grandes los cambios que experimenta la resistencia eléctrica (impedancia)
en el circuito de corriente de una estimulación que indica la suma de la resistencia de piel, tejido, aguja
y cable de electrodo. Puede oscilar entre <1 kV y un valor infinito. Casi no es posible influir en los fac-
tores como humedad cutánea, conductividad de la piel y del tejido, así como resistencia eventual del
electrodo adhesivo.
Al elegir la tensión (V) como medida para la intensidad del impulso de estimulación, durante la aplica-
ción pueden fluir corrientes que superan varias veces (y en función de la resistencia) este valor según la
Ley de Ohm.
Por lo tanto es mejor utilizar un neuroestimulador en el cual se puede ajustar precisamente la intensidad de
corriente (mA) entre ambos electrodos, el electrodo adhesivo (anodo) y la aguja de estimulación (catodo).
No obstante, el estimulador con ajuste de corriente constante debe contar con una muy alta impedan-
cia de salida - en lo ideal con un valor infinito - para que se puedan omitir las posibles resistencias en un
circuito externo de corriente y para que la corriente efectiva se indique precisamente en el display.
En los últimos años se impusieron los aparatos con constancia de corriente que permiten la selección
de la intensidad de corriente (mA) para el impulso de estimulación.
En el MultiStim SENSOR, la resistencia externa de carga puede alcanzar hasta 12 kV. Al sobrepasar
esta resistencia de carga, la corriente de paciente que fluye efectivamente, puede resultar inferior a la
corriente de estimulación nominal previamente ajustada. En este caso se indican en forma separada
la corriente de estimulación nominal y la corriente de estimulación real y se emiten mensajes ópticos
y acústicos de advertencia. Además se calcula continuamente la impedancia aplicada, con indicación
correspondiente en el display de LCD.
El MultiStim SENSOR es un aparato de precisión para la localización de vías nerviosas en el organismo
humano. Ha sido desarrollado para la estimulación de fibras nerviosas en el organismo vivo mediante
la estimulación invasiva con agujas que generan por lo general una impedancia de contacto muy alta,
para su localización en relación a la punta de electrodo. Las agujas de estimulación han sido concebidas
de tal manera que se puede inyectar un anestésico local en cercanía inmediata a la fibra nerviosa, inte-
rrumpiendo así en forma irreversible la transmisión de estímulos.
2.5 Accesorios
El MultiStim SENSORpuede conectarse con un cable principal del paciente para agujas y cables PEG:
Adicionalmente está disponible un cable del
paciente para la estimulación mediante aguja:
Para la conexión con la aguja está disponible un cable de extensión
(versión autoclavable y versión para uso único).
106
XS190056I.indb 106
Conexión para asa PEG
Conexión blanca: Aguja
Borne para electrodo adhesivo
PEG monopolar
PEG bipolar conexión
blanca: Aguja
Borne para electrodo
adhesivo
