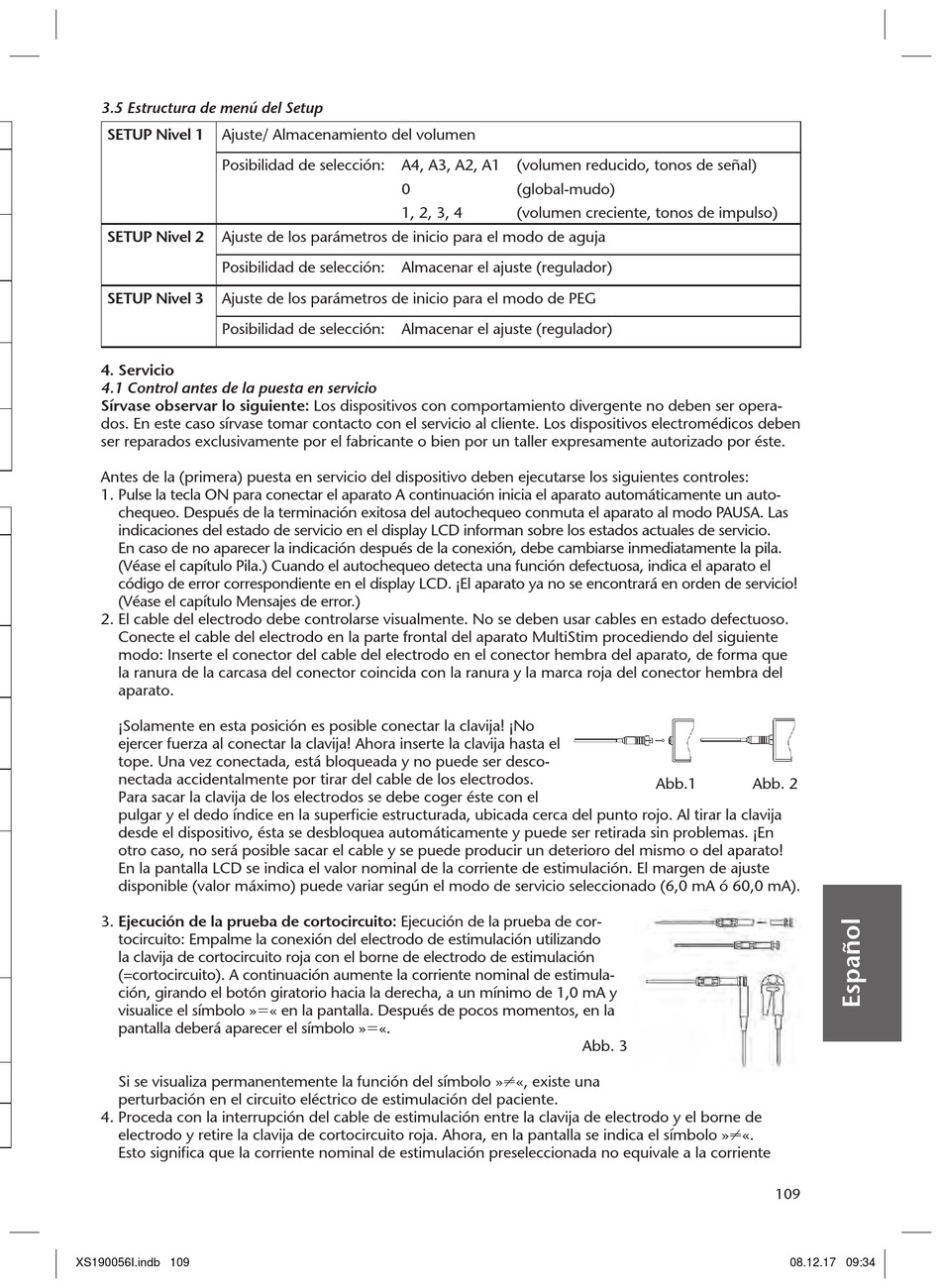

pajunk MultiStim SENSOR Gebrauchsanweisung Seite 109

3.5 Estructura de menú del Setup
SETUP Nivel 1
SETUP Nivel 2
SETUP Nivel 3
4. Servicio
4.1 Control antes de la puesta en servicio
Sírvase observar lo siguiente: Los dispositivos con comportamiento divergente no deben ser opera-
dos. En este caso sírvase tomar contacto con el servicio al cliente. Los dispositivos electromédicos deben
ser reparados exclusivamente por el fabricante o bien por un taller expresamente autorizado por éste.
Antes de la (primera) puesta en servicio del dispositivo deben ejecutarse los siguientes controles:
1. Pulse la tecla ON para conectar el aparato A continuación inicia el aparato automáticamente un auto-
chequeo. Después de la terminación exitosa del autochequeo conmuta el aparato al modo PAUSA. Las
indicaciones del estado de servicio en el display LCD informan sobre los estados actuales de servicio.
En caso de no aparecer la indicación después de la conexión, debe cambiarse inmediatamente la pila.
(Véase el capítulo Pila.) Cuando el autochequeo detecta una función defectuosa, indica el aparato el
código de error correspondiente en el display LCD. ¡El aparato ya no se encontrará en orden de servicio!
(Véase el capítulo Mensajes de error.)
2. El cable del electrodo debe controlarse visualmente. No se deben usar cables en estado defectuoso.
Conecte el cable del electrodo en la parte frontal del aparato MultiStim procediendo del siguiente
.
modo: Inserte el conector del cable del electrodo en el conector hembra del aparato, de forma que
la ranura de la carcasa del conector coincida con la ranura y la marca roja del conector hembra del
aparato.
¡Solamente en esta posición es posible conectar la clavija! ¡No
ejercer fuerza al conectar la clavija! Ahora inserte la clavija hasta el
tope. Una vez conectada, está bloqueada y no puede ser desco-
nectada accidentalmente por tirar del cable de los electrodos.
Para sacar la clavija de los electrodos se debe coger éste con el
pulgar y el dedo índice en la superficie estructurada, ubicada cerca del punto rojo. Al tirar la clavija
desde el dispositivo, ésta se desbloquea automáticamente y puede ser retirada sin problemas. ¡En
otro caso, no será posible sacar el cable y se puede producir un deterioro del mismo o del aparato!
En la pantalla LCD se indica el valor nominal de la corriente de estimulación. El margen de ajuste
disponible (valor máximo) puede variar según el modo de servicio seleccionado (6,0 mA ó 60,0 mA).
3. Ejecución de la prueba de cortocircuito: Ejecución de la prueba de cor-
tocircuito: Empalme la conexión del electrodo de estimulación utilizando
la clavija de cortocircuito roja con el borne de electrodo de estimulación
(=cortocircuito). A continuación aumente la corriente nominal de estimula-
ción, girando el botón giratorio hacia la derecha, a un mínimo de 1,0 mA y
visualice el símbolo »5« en la pantalla. Después de pocos momentos, en la
pantalla deberá aparecer el símbolo »5«.
Si se visualiza permanentemente la función del símbolo »?«, existe una
perturbación en el circuito eléctrico de estimulación del paciente.
4. Proceda con la interrupción del cable de estimulación entre la clavija de electrodo y el borne de
. electrodo y retire la clavija de cortocircuito roja. Ahora, en la pantalla se indica el símbolo »?«.
Esto significa que la corriente nominal de estimulación preseleccionada no equivale a la corriente
XS190056I.indb 109
Ajuste/ Almacenamiento del volumen
Posibilidad de selección: A4, A3, A2, A1 (volumen reducido, tonos de señal)
Ajuste de los parámetros de inicio para el modo de aguja
Posibilidad de selección: Almacenar el ajuste (regulador)
Ajuste de los parámetros de inicio para el modo de PEG
Posibilidad de selección: Almacenar el ajuste (regulador)
0 (global-mudo)
1, 2, 3, 4 (volumen creciente, tonos de impulso)
Abb.1 Abb. 2
Abb. 3
109
