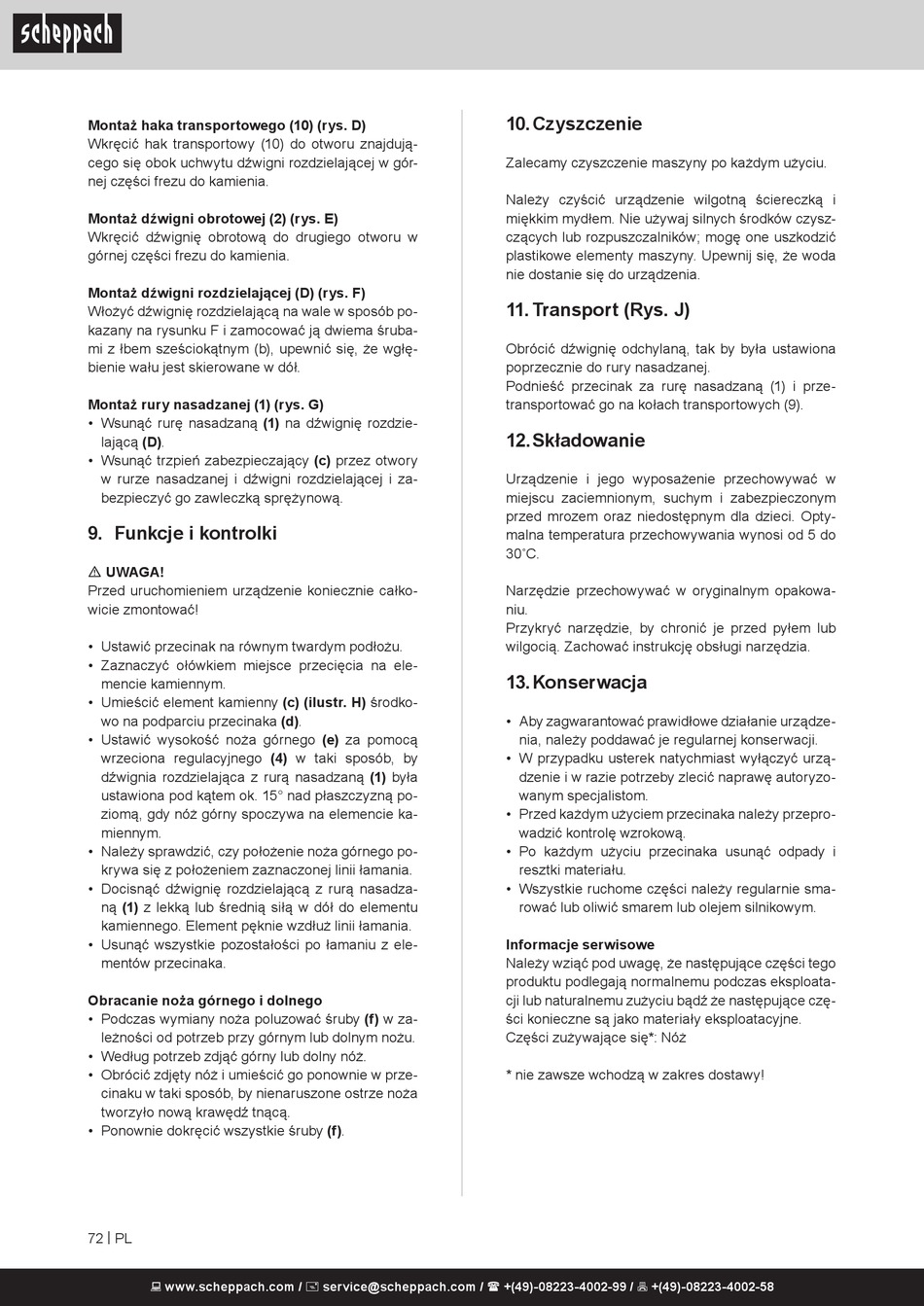

Montaż haka transportowego (10) (rys. D)
Wkręcić hak transportowy (10) do otworu znajdują-
cego się obok uchwytu dźwigni rozdzielającej w gór-
nej części frezu do kamienia.
Montaż dźwigni obrotowej (2) (rys. E)
Wkręcić dźwignię obrotową do drugiego otworu w
górnej części frezu do kamienia.
Montaż dźwigni rozdzielającej (D) (rys. F)
Włożyć dźwignię rozdzielającą na wale w sposób po-
kazany na rysunku F i zamocować ją dwiema śruba-
mi z łbem sześciokątnym (b), upewnić się, że wgłę-
bienie wału jest skierowane w dół.
Montaż rury nasadzanej (1) (rys. G)
• Wsunąć rurę nasadzaną (1) na dźwignię rozdzie-
lającą (D).
• Wsunąć trzpień zabezpieczający (c) przez otwory
w rurze nasadzanej i dźwigni rozdzielającej i za-
bezpieczyć go zawleczką sprężynową.

9. Funkcje i kontrolki

m UWAGA!
Przed uruchomieniem urządzenie koniecznie całko-
wicie zmontować!
• Ustawić przecinak na równym twardym podłożu.
• Zaznaczyć ołówkiem miejsce przecięcia na ele-
mencie kamiennym.
• Umieścić element kamienny (c) (ilustr. H) środko-
wo na podparciu przecinaka (d).
• Ustawić wysokość noża górnego (e) za pomocą
wrzeciona regulacyjnego (4) w taki sposób, by
dźwignia rozdzielająca z rurą nasadzaną (1) była
ustawiona pod kątem ok. 15° nad płaszczyzną po-
ziomą, gdy nóż górny spoczywa na elemencie ka-
miennym.
• Należy sprawdzić, czy położenie noża górnego po-
krywa się z położeniem zaznaczonej linii łamania.
• Docisnąć dźwignię rozdzielającą z rurą nasadza-
ną (1) z lekką lub średnią siłą w dół do elementu
kamiennego. Element pęknie wzdłuż linii łamania.
• Usunąć wszystkie pozostałości po łamaniu z ele-
mentów przecinaka.
Obracanie noża górnego i dolnego
• Podczas wymiany noża poluzować śruby (f) w za-
leżności od potrzeb przy górnym lub dolnym nożu.
• Według potrzeb zdjąć górny lub dolny nóż.
• Obrócić zdjęty nóż i umieścić go ponownie w prze-
cinaku w taki sposób, by nienaruszone ostrze noża
tworzyło nową krawędź tnącą.
• Ponownie dokręcić wszystkie śruby (f).
72 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Czyszczenie

Zalecamy czyszczenie maszyny po każdym użyciu.
Należy czyścić urządzenie wilgotną ściereczką i
miękkim mydłem. Nie używaj silnych środków czysz-
czących lub rozpuszczalników; mogę one uszkodzić
plastikowe elementy maszyny. Upewnij się, że woda
nie dostanie się do urządzenia.

11. Transport (Rys. J)

Obrócić dźwignię odchylaną, tak by była ustawiona
poprzecznie do rury nasadzanej.
Podnieść przecinak za rurę nasadzaną (1) i prze-
transportować go na kołach transportowych (9).
12. Składowanie
Urządzenie i jego wyposażenie przechowywać w
miejscu zaciemnionym, suchym i zabezpieczonym
przed mrozem oraz niedostępnym dla dzieci. Opty-
malna temperatura przechowywania wynosi od 5 do
30˚C.
Narzędzie przechowywać w oryginalnym opakowa-
niu.
Przykryć narzędzie, by chronić je przed pyłem lub
wilgocią. Zachować instrukcję obsługi narzędzia.

13. Konserwacja

• Aby zagwarantować prawidłowe działanie urządze-
nia, należy poddawać je regularnej konserwacji.
• W przypadku usterek natychmiast wyłączyć urzą-
dzenie i w razie potrzeby zlecić naprawę autoryzo-
wanym specjalistom.
• Przed każdym użyciem przecinaka należy przepro-
wadzić kontrolę wzrokową.
• Po każdym użyciu przecinaka usunąć odpady i
resztki materiału.
• Wszystkie ruchome części należy regularnie sma-
rować lub oliwić smarem lub olejem silnikowym.
Informacje serwisowe
Należy wziąć pod uwagę, że następujące części tego
produktu podlegają normalnemu podczas eksploata-
cji lub naturalnemu zużyciu bądź że następujące czę-
ści konieczne są jako materiały eksploatacyjne.
Części zużywające się*: Nóż
* nie zawsze wchodzą w zakres dostawy!
