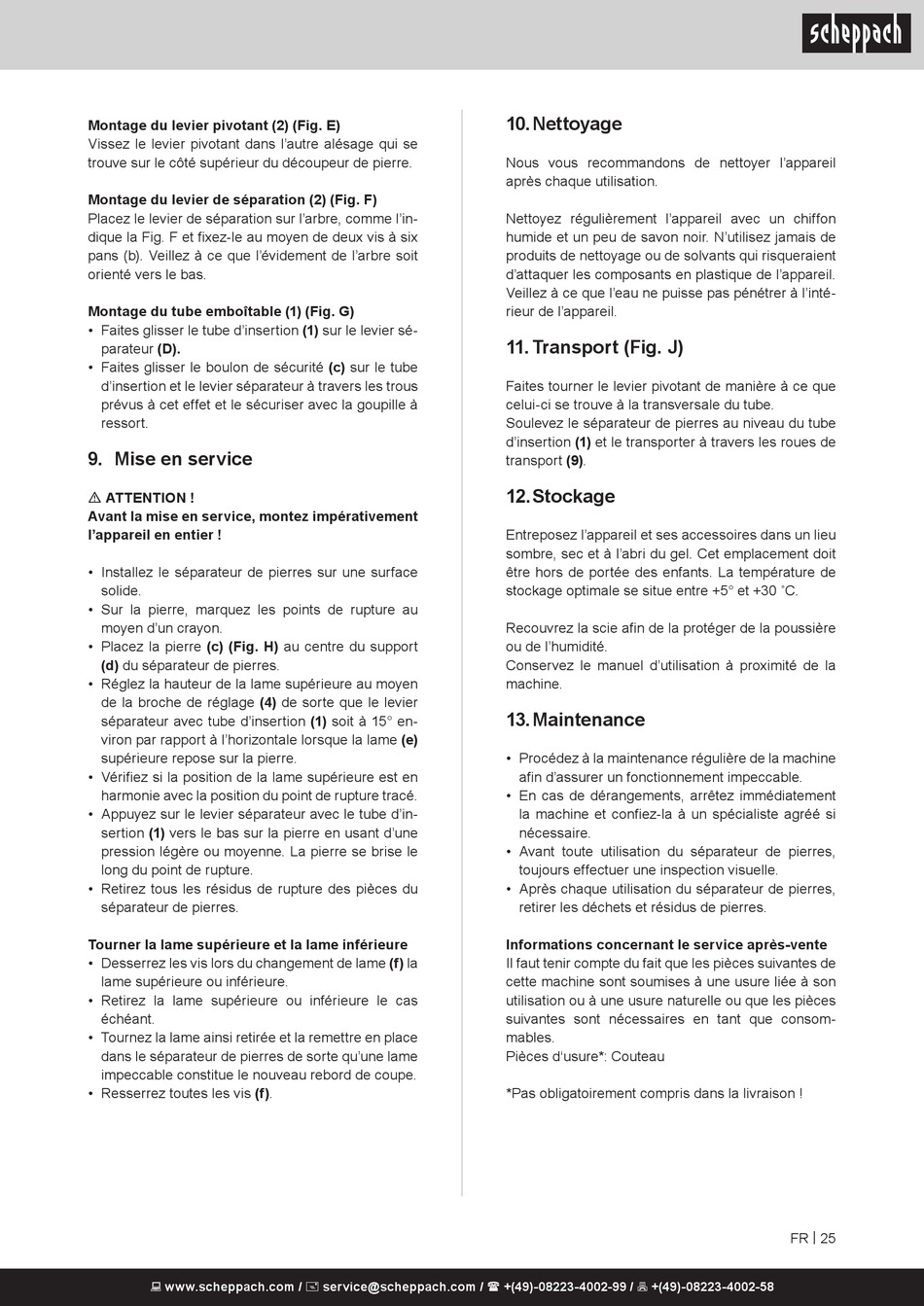

Montage du levier pivotant (2) (Fig. E)
Vissez le levier pivotant dans l'autre alésage qui se
trouve sur le côté supérieur du découpeur de pierre.
Montage du levier de séparation (2) (Fig. F)
Placez le levier de séparation sur l'arbre, comme l'in-
dique la Fig. F et fixez-le au moyen de deux vis à six
pans (b). Veillez à ce que l'évidement de l'arbre soit
orienté vers le bas.
Montage du tube emboîtable (1) (Fig. G)
• Faites glisser le tube d'insertion (1) sur le levier sé-
parateur (D).
• Faites glisser le boulon de sécurité (c) sur le tube
d'insertion et le levier séparateur à travers les trous
prévus à cet effet et le sécuriser avec la goupille à
ressort.

9. Mise en service

m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
• Installez le séparateur de pierres sur une surface
solide.
• Sur la pierre, marquez les points de rupture au
moyen d'un crayon.
• Placez la pierre (c) (Fig. H) au centre du support
(d) du séparateur de pierres.
• Réglez la hauteur de la lame supérieure au moyen
de la broche de réglage (4) de sorte que le levier
séparateur avec tube d'insertion (1) soit à 15° en-
viron par rapport à l'horizontale lorsque la lame (e)
supérieure repose sur la pierre.
• Vérifiez si la position de la lame supérieure est en
harmonie avec la position du point de rupture tracé.
• Appuyez sur le levier séparateur avec le tube d'in-
sertion (1) vers le bas sur la pierre en usant d'une
pression légère ou moyenne. La pierre se brise le
long du point de rupture.
• Retirez tous les résidus de rupture des pièces du
séparateur de pierres.
Tourner la lame supérieure et la lame inférieure
• Desserrez les vis lors du changement de lame (f) la
lame supérieure ou inférieure.
• Retirez la lame supérieure ou inférieure le cas
échéant.
• Tournez la lame ainsi retirée et la remettre en place
dans le séparateur de pierres de sorte qu'une lame
impeccable constitue le nouveau rebord de coupe.
• Resserrez toutes les vis (f).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Nettoyage

Nous vous recommandons de nettoyer l'appareil
après chaque utilisation.
Nettoyez régulièrement l'appareil avec un chiffon
humide et un peu de savon noir. N'utilisez jamais de
produits de nettoyage ou de solvants qui risqueraient
d'attaquer les composants en plastique de l'appareil.
Veillez à ce que l'eau ne puisse pas pénétrer à l'inté-
rieur de l'appareil.

11. Transport (Fig. J)

Faites tourner le levier pivotant de manière à ce que
celui-ci se trouve à la transversale du tube.
Soulevez le séparateur de pierres au niveau du tube
d'insertion (1) et le transporter à travers les roues de
transport (9).

12. Stockage

Entreposez l'appareil et ses accessoires dans un lieu
sombre, sec et à l'abri du gel. Cet emplacement doit
être hors de portée des enfants. La température de
stockage optimale se situe entre +5° et +30 ˚C.
Recouvrez la scie afin de la protéger de la poussière
ou de l'humidité.
Conservez le manuel d'utilisation à proximité de la
machine.

13. Maintenance

• Procédez à la maintenance régulière de la machine
afin d'assurer un fonctionnement impeccable.
• En cas de dérangements, arrêtez immédiatement
la machine et confiez-la à un spécialiste agréé si
nécessaire.
• Avant toute utilisation du séparateur de pierres,
toujours effectuer une inspection visuelle.
• Après chaque utilisation du séparateur de pierres,
retirer les déchets et résidus de pierres.
Informations concernant le service après-vente
Il faut tenir compte du fait que les pièces suivantes de
cette machine sont soumises à une usure liée à son
utilisation ou à une usure naturelle ou que les pièces
suivantes sont nécessaires en tant que consom-
mables.
Pièces d'usure*: Couteau
*Pas obligatoirement compris dans la livraison !
FR | 25
