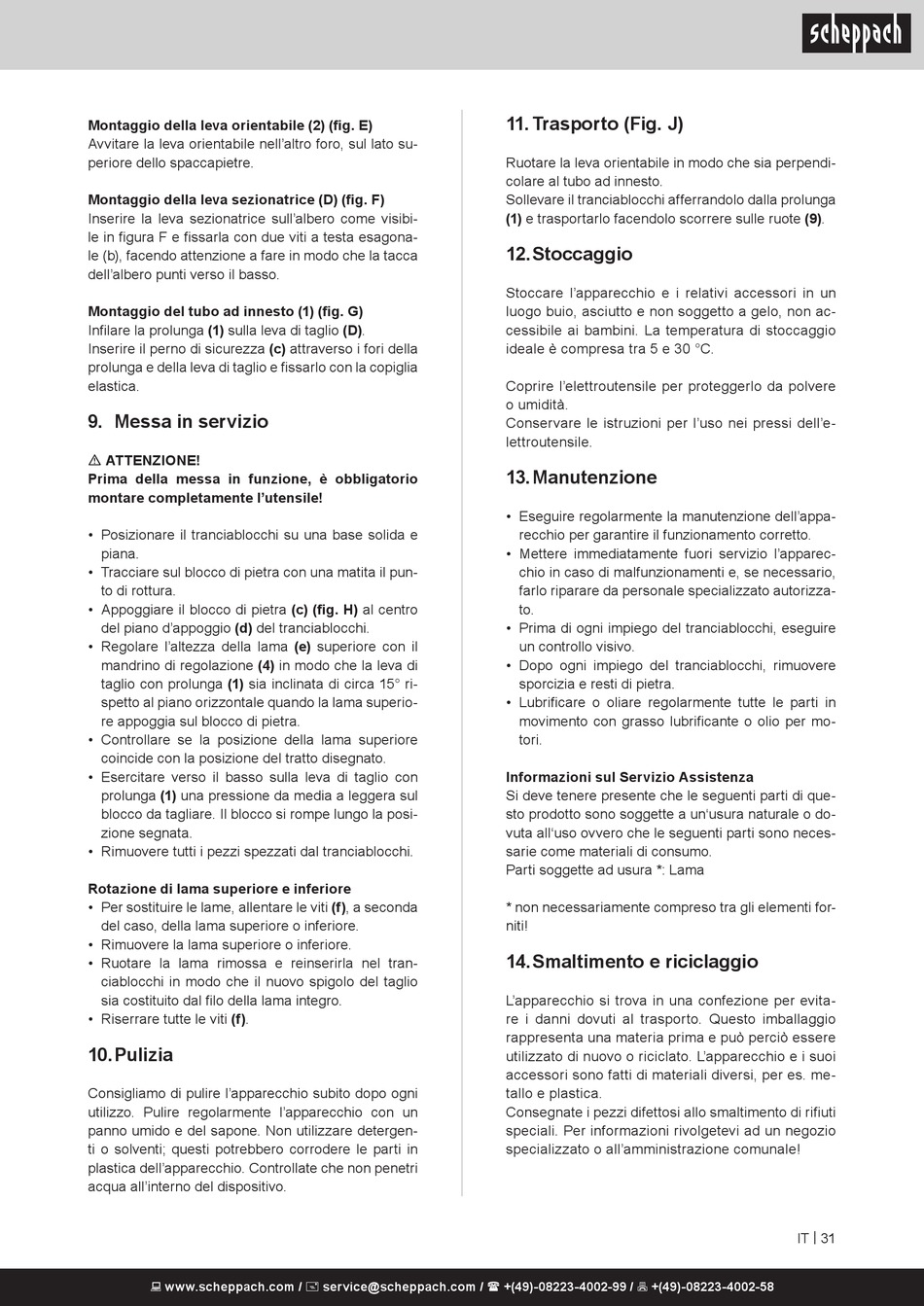

Montaggio della leva orientabile (2) (fig. E)
Avvitare la leva orientabile nell'altro foro, sul lato su-
periore dello spaccapietre.
Montaggio della leva sezionatrice (D) (fig. F)
Inserire la leva sezionatrice sull'albero come visibi-
le in figura F e fissarla con due viti a testa esagona-
le (b), facendo attenzione a fare in modo che la tacca
dell'albero punti verso il basso.
Montaggio del tubo ad innesto (1) (fig. G)
Infilare la prolunga (1) sulla leva di taglio (D).
Inserire il perno di sicurezza (c) attraverso i fori della
prolunga e della leva di taglio e fissarlo con la copiglia
elastica.

9. Messa in servizio

m ATTENZIONE!
Prima della messa in funzione, è obbligatorio
montare completamente l'utensile!
• Posizionare il tranciablocchi su una base solida e
piana.
• Tracciare sul blocco di pietra con una matita il pun-
to di rottura.
• Appoggiare il blocco di pietra (c) (fig. H) al centro
del piano d'appoggio (d) del tranciablocchi.
• Regolare l'altezza della lama (e) superiore con il
mandrino di regolazione (4) in modo che la leva di
taglio con prolunga (1) sia inclinata di circa 15° ri-
spetto al piano orizzontale quando la lama superio-
re appoggia sul blocco di pietra.
• Controllare se la posizione della lama superiore
coincide con la posizione del tratto disegnato.
• Esercitare verso il basso sulla leva di taglio con
prolunga (1) una pressione da media a leggera sul
blocco da tagliare. Il blocco si rompe lungo la posi-
zione segnata.
• Rimuovere tutti i pezzi spezzati dal tranciablocchi.
Rotazione di lama superiore e inferiore
• Per sostituire le lame, allentare le viti (f), a seconda
del caso, della lama superiore o inferiore.
• Rimuovere la lama superiore o inferiore.
• Ruotare la lama rimossa e reinserirla nel tran-
ciablocchi in modo che il nuovo spigolo del taglio
sia costituito dal filo della lama integro.
• Riserrare tutte le viti (f).

10. Pulizia

Consigliamo di pulire l'apparecchio subito dopo ogni
utilizzo. Pulire regolarmente l'apparecchio con un
panno umido e del sapone. Non utilizzare detergen-
ti o solventi; questi potrebbero corrodere le parti in
plastica dell'apparecchio. Controllate che non penetri
acqua all'interno del dispositivo.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

11. Trasporto (Fig. J)

Ruotare la leva orientabile in modo che sia perpendi-
colare al tubo ad innesto.
Sollevare il tranciablocchi afferrandolo dalla prolunga
(1) e trasportarlo facendolo scorrere sulle ruote (9).

12. Stoccaggio

Stoccare l'apparecchio e i relativi accessori in un
luogo buio, asciutto e non soggetto a gelo, non ac-
cessibile ai bambini. La temperatura di stoccaggio
ideale è compresa tra 5 e 30 °C.
Coprire l'elettroutensile per proteggerlo da polvere
o umidità.
Conservare le istruzioni per l'uso nei pressi dell'e-
lettroutensile.

13. Manutenzione

• Eseguire regolarmente la manutenzione dell'appa-
recchio per garantire il funzionamento corretto.
• Mettere immediatamente fuori servizio l'apparec-
chio in caso di malfunzionamenti e, se necessario,
farlo riparare da personale specializzato autorizza-
to.
• Prima di ogni impiego del tranciablocchi, eseguire
un controllo visivo.
• Dopo ogni impiego del tranciablocchi, rimuovere
sporcizia e resti di pietra.
• Lubrificare o oliare regolarmente tutte le parti in
movimento con grasso lubrificante o olio per mo-
tori.
Informazioni sul Servizio Assistenza
Si deve tenere presente che le seguenti parti di que-
sto prodotto sono soggette a un'usura naturale o do-
vuta all'uso ovvero che le seguenti parti sono neces-
sarie come materiali di consumo.
Parti soggette ad usura *: Lama
* non necessariamente compreso tra gli elementi for-
niti!

14. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evita-
re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere
utilizzato di nuovo o riciclato. L'apparecchio e i suoi
accessori sono fatti di materiali diversi, per es. me-
tallo e plastica.
Consegnate i pezzi difettosi allo smaltimento di rifiuti
speciali. Per informazioni rivolgetevi ad un negozio
specializzato o all'amministrazione comunale!
