M A E D A Raupenkran
STEUERGEHÄUSE
[1]
Dies ist die Haupteinheit des R/C-Empfängers.

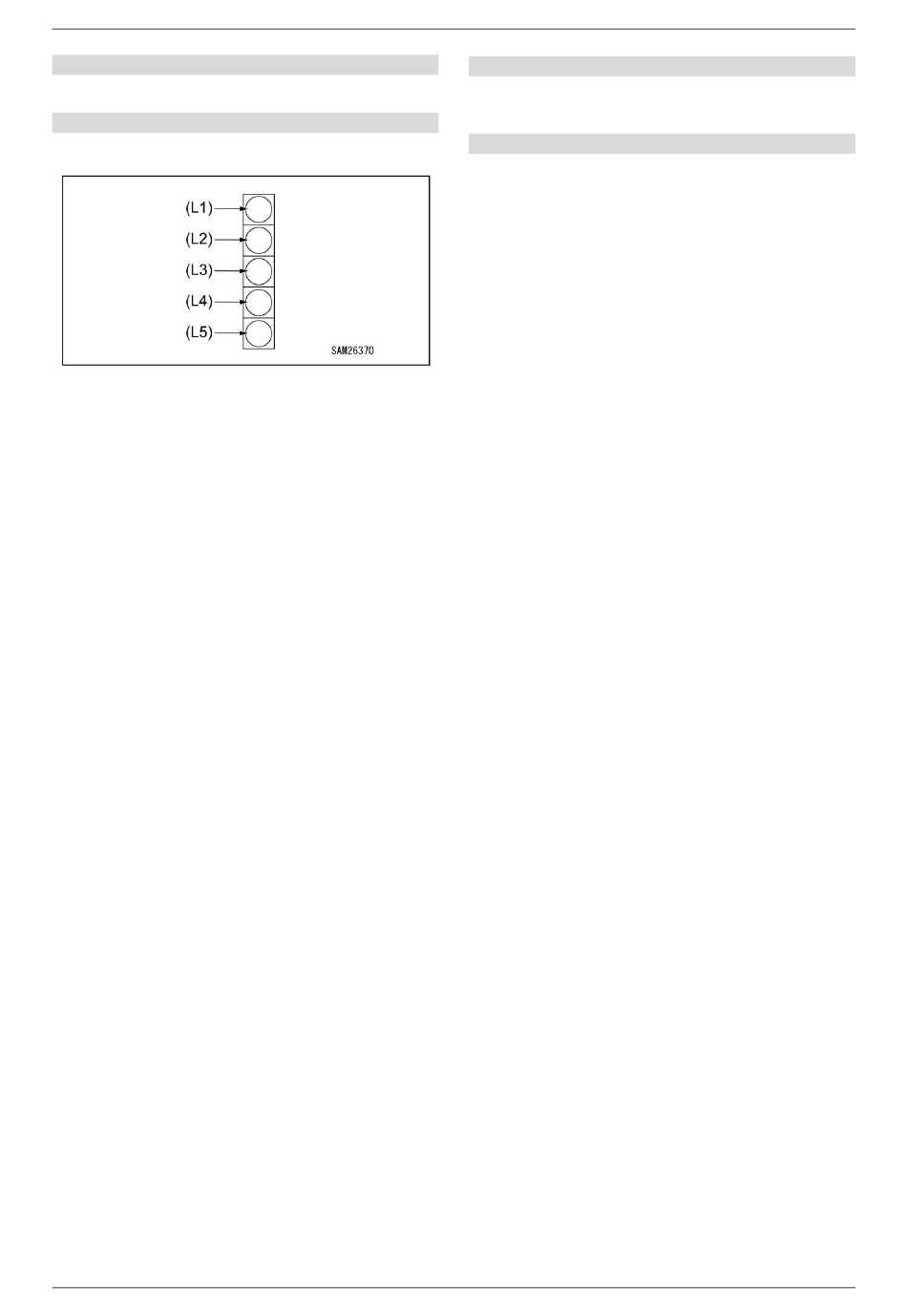

[2] LED-MONITOR
Zeigt den Kommunikationsstatus zwischen Empfänger
und Sender durch eine Reihe von LEDs an.
(L1) Empfängerstromversorgung (Gelb)
Die Stromversorgung des Empfängers ist
▪ Ein:
eingeschaltet.
Aus: Die Stromversorgung des Empfängers ist
▪
ausgeschaltet.
(L2) Senderleistung (Rot)
▪ Ein: Die Kommunikation zwischen Sender und
Empfänger wird nicht hergestellt.
(L3) Senderleistung (Grün)
Notaus-Status des R/C-Geräts (L4)
▪ Ein:
Bedienhebeleingabe (Grün)
▪ Ein: Bedienhebeleingabe aktiv
Aus: Keine Bedienhebeleingabe (L5)
▪
Datenübertragung (Gelb)
Der Empfänger überträgt Daten an den
Ein:
▪
Sender.
Aus: Der Empfänger überträgt keine bestimmten
▪
Daten an den Sender.

Wenn die Empfängerstromversorgung-LED
(L1) nicht leuchtet, leuchtet keine der anderen
LEDs auf.

Unter normalen Umständen leuchten die
Senderleistung-LEDs (L2) und (L3) nicht
gleichzeitig auf.
7/2020 CC1908S-1 Funkfernbedienung
[3] ANTENNENKABEL
Dieses Kabel verbindet die Empfangsantenne mit dem
Steuergehäuse.
[4] FUNKFERNBEDIENUNGSKABEL
Dieses Kabel verbindet das Steuergehäuse mit der
Maschinensteuerung.
