4.1 SENDER

4.1
SENDER

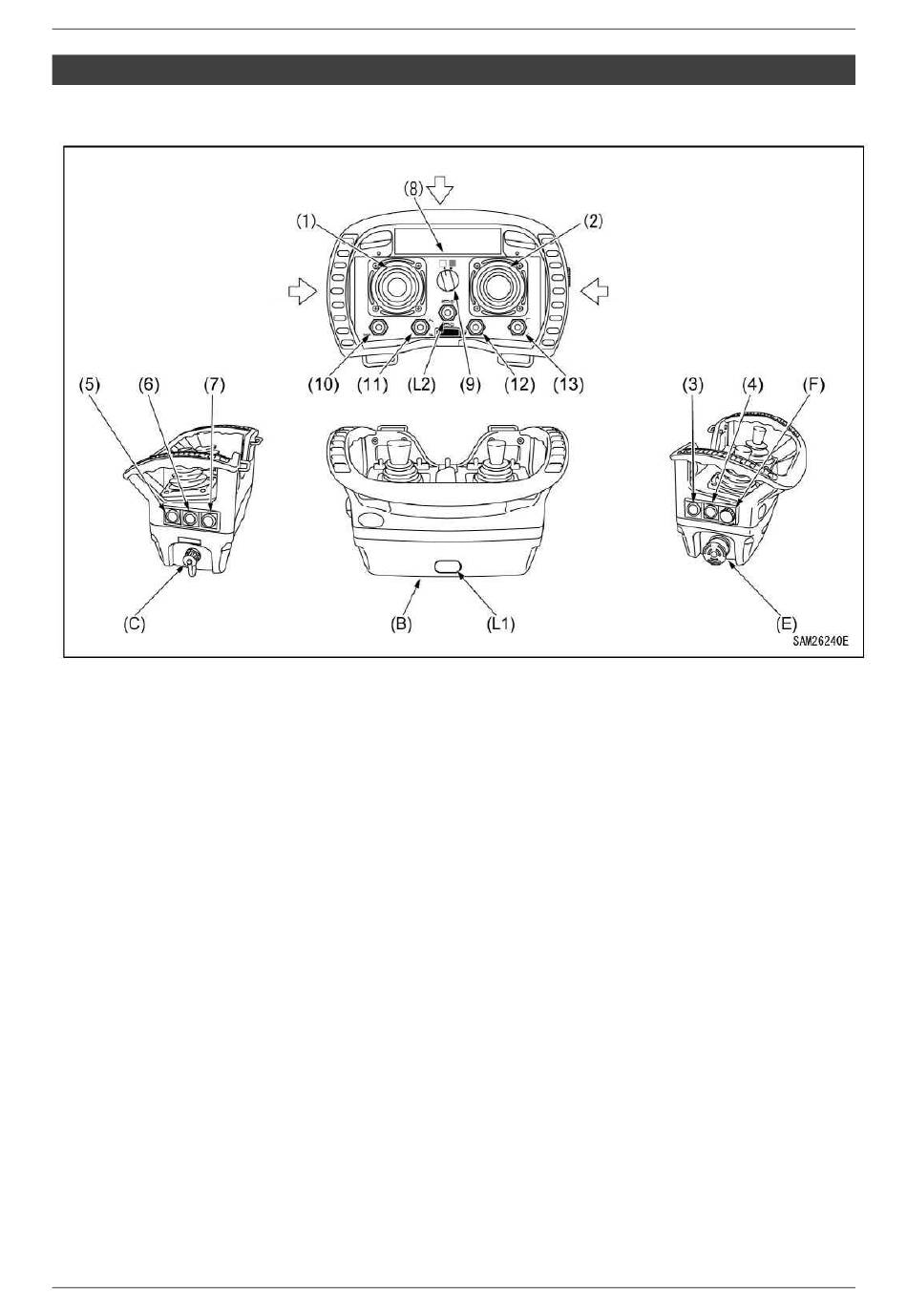

4.1.1 BEZEICHNUNGEN VON BEDIENTEILEN

Linke Seite
Linke Seite
(1) Linker Bedienhebel
(2) Rechter Bedienhebel
(3) Sender-Stromversorgungsschalter
(4) Motorstart-/Stoppschalter
(5) Optionsschalter
(6) Ausleger heben Umgehungsschalter
(7) Hupenknopf
(8) Fahrmodus/Kranbetrieb-Wahlschalter
(9) Schalter zur Motordrehzahlregelung
(10) Kran-Schrittgeschwindigkeitsschalter
4-2
Vorn
Vorn
(11) Winden-/Fahrgeschwindigkeitswahlschalter
1. Gang/2. Gang
(12) Haken-Verstauenschalter
(13) Ausleger-/Fly-Jib-Betrieb Wahlschalter
(B) Batterie
(C) Kabelanschlussbuchse
(E) Notausschalter/Sender-
Stromversorgungsausschalter
(F) Anzeige-Bedienungsschalter (L1) LED-Leuchte
(vorne)
(L2) LED-Leuchte (Bedienfeld)
7/2020 CC1908S-1 Funkfernbedienung
M A E D A Raupenkran
Rechte Seite
Rechte Seite
